Вхідний контроль.
Які фігури відносять до геометричних тіл?
а. призма, піраміда, циліндр, конус, сфера, тор.
б. прямокутник, трикутник, чотирикутник, багатокутник.
в. багатогранник
2. В основі піраміди лежить:
а. трикутник;
б.багатокутник;
в. коло;
3. Бокові грані піраміди:
а. еліпси;
б. трикутники;
в. чотирикутники.
4. При побудові циліндру, що лежить в основі?
а. чотирикутник;
б. коло;
в. трикутник;
5. Фронтальною проекцією конуса є:
а. чотирикутник;
б. трикутник;
в. еліпс.

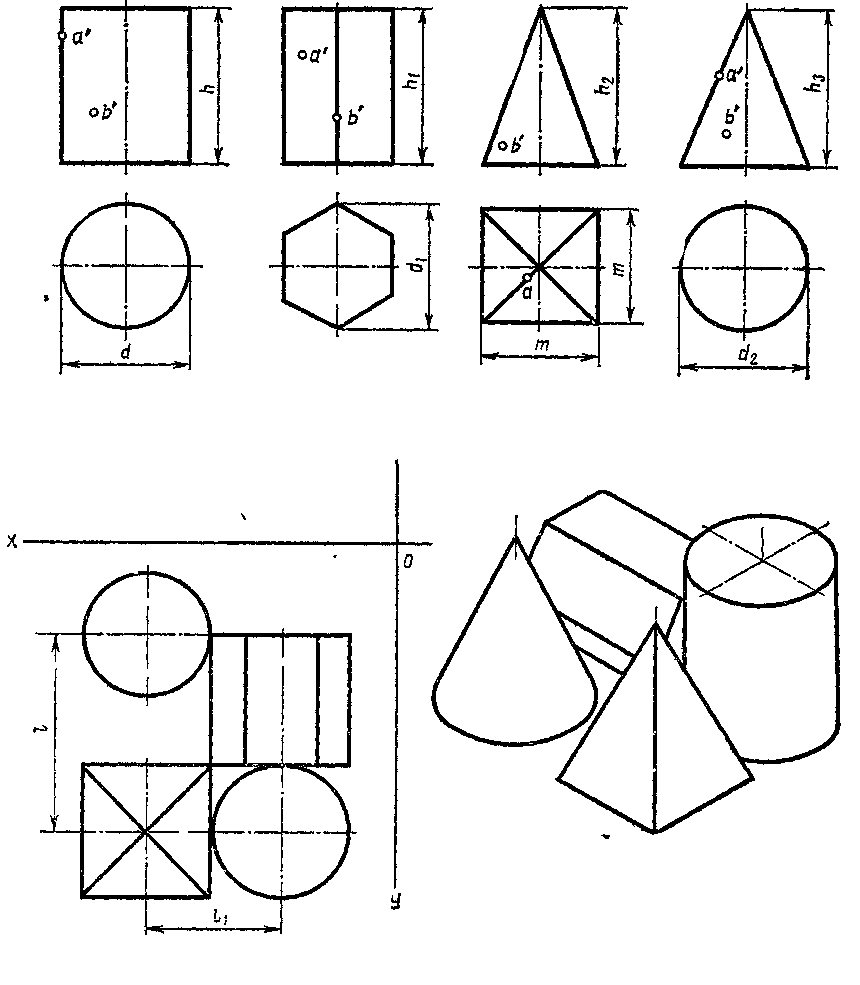

Завдання № 1 .
Побудувати в трьох проекціях геометричні тіла. Знайти проекції точок, які розташовані на їх поверхні.
№ варіанта |
Розміри, мм |
|||||||
d |
d1 |
d2 |
m |
h |
h1 |
h2 |
h3 |
|
1 |
40 |
50 |
40 |
40 |
50 |
60 |
60 |
60 |
2 |
40 |
40 |
40 |
50 |
70 |
60 |
60 |
70 |
3 |
50 |
40 |
50 |
40 |
70 |
60 |
70 |
60 |
Методичні вказівки до виконання завдання.
За розмірами наведеними в таблиці, побудувати проекції геометричних тіл.
Спочатку будують горизонтальну проекцію фігури, потім проводять лінії зв’язку на фронтальну площину проекцій. Далі координатним способом визначають профільну проекцію фігури.
Наступний етап – побудова проекцій точок, довільно розміщених на фронтальній або горизонтальній проекціях геометричних тіл. Їх будують відповідно з правилами побудови точки на комплексному кресленні:
а) горизонтальна і фронтальна проекції точки завжди розміщені на горизонтальній лінії зв’язку, перпендикулярній до вісі проекцій Ох;
б) фронтальна і профільна проекції точки завжди розміщені на горизонтальній лінії зв’язку, перпендикулярній до вісі проекцій Оz;
в) горизонтальна і профільна проекції точки завжди розташовані на лініях зв’язку, які перетинаються на бісектрисі куті у1Оу3 (постійній прямій креслення).
2.Вихідний контроль.
Продовжіть речення (із колонки А виберіть правильне твердження в колонці Б):
А |
Відповідь |
Б |
1.Проекція – |
|
А. Це означає побудувати його зображення на площині. |
2. Лінія зв’язку – |
|
Б. Прямі, паралельні одній із площин проекцій. |
3. Проекціюючі прямі–
|
|
В. Це зображення предмета, «відкинуте» на площину за допомогою променів.
|
4. Прямими рівня називаються |
|
Г. Якщо дві прямі у просторі не паралельні між собою і не перетинаються |
5. Слідами прямої називаються
|
|
Д. Пряма, яка з’єднує дві проекції точки на комплексному кресленні |
6. Прямі, які перехрещуються
|
|
Ж. Точки перетину прямої з площинами проекцій |
7. Спроекціювати предмет на площину |
|
З. Це прямі, перпендикулярні до однієї з площин проекцій, тобто паралельні двом іншим площинам. |
Після виконання роботи студент повинен
Знати: правила побудови проекцій геометричних тіл.
Вміти: вміти побудувати проекції геометричних тіл.
Завдання додому:
Повторити конспект лекцій
Інструкційна карта
Лабораторна робота № 8
Тема: Побудова комплексного креслення по аксонометричному зображенню.
Мета: вміти побудувати комплексне креслення по аксонометричному зображенню.
Матеріально-технічне обладнання: інструкційна карта до виконання лабораторної роботи, креслярська дошка, олівці, папір формату А-4, лінійка.
Література.
1.Баранова Л. А., Панкевич А. П. Основы черчения: Учебник для техникумов. – М.: Высшая школа, 1978.– 287 с.
2.Є. А.Антонович, Я. В. Василишин, В. А. Шпільчак. Креслення: Навчальний посібник /За ред. Проф. Є.А. Антоновича. – Львів: Світ, 2006. – С. 52-55
3.Хаскин А. М. Черчение. – К.: Вища школа, 1985.– 447с.
Правила техніки безпеки та організації робочого місця.
1.Дошка для креслення повинна бути стійкою, нахиленою під кутом
20-300 до горизонту.
2.Під час роботи на креслярській дошці не повинно бути нічого лишнього, непотрібного, в даний момент для виконання креслення.
3.Руки повинні бути чистими, щоб не загрязнити креслення.
4.Кнопки, циркулі, заточки для олівців повинні знаходитись в окремому пеналі.
Зміст та послідовність виконання роботи.
