Тема 1.1 Конструирование программного обеспечения

Проектирование программного обеспечения начинается, собственно, с его конструирования, которое определяет стра­тегию для его внутреннего проектирования - для этапа прог­раммирования. Заметим, что этот этап выполняется без исполь­зования языка программирования, но с ориентацией на опреде­ленный программный инструмент разработки ПО.

В процессе конструирования программного изделия осу­ществляют:

- функциональную декомпозициюрешаемой задачи, на основе которой определяется архитектура системы, представляющей задачу;

- внешнее проектированиепрограммного обеспечения, выра­жающееся в форме его внешнего взаимодействия с пользо­вателем;

- проектирование базы данных, если это необходимо;

- проектирование архитектурыпрограммного обеспечения, т.е. определение множества объектов или модулей, функционально связанных с решаемой задачей, включая сопряжения между ними и требования к ним.

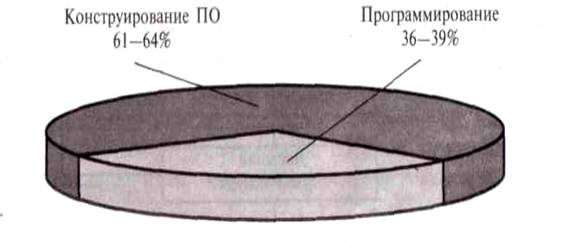

Рис. 1

Одной  из  наиболее  опасных  болезней  жизненного  цикла  разработки  программного  изделия  является  синдром  ползущего проекта или оползня. Он проявляется, когда конструирование программного изделия проведено неполно и недостаточно; невер­но сконструированы отдельные аспекты проекта.

В этом случае, по мере создания программного обеспечения, пользователи, рассматривая работу отдельных готовых ветвей программы, будут просить внести некоторые усовершенство­вания, ссылаясь на неясные описания этого участка проекта во внешней спецификации.

Постепенно программная система будет приобретать вид огромного динозавра в заплатках. Поскольку глобальные изме­нения уже разработанных частей программы производить будет нельзя, а изменения и усовершенствования в нее внести надо.

Данная ситуация в первую очередь приведет к перерасходу временного лимита на создание отдельных частей проекта и нестабильности работы программного обеспечения из-за иска­жения или выпадения отдельных функциональных конструкций из общей строгой схемы всего проекта.

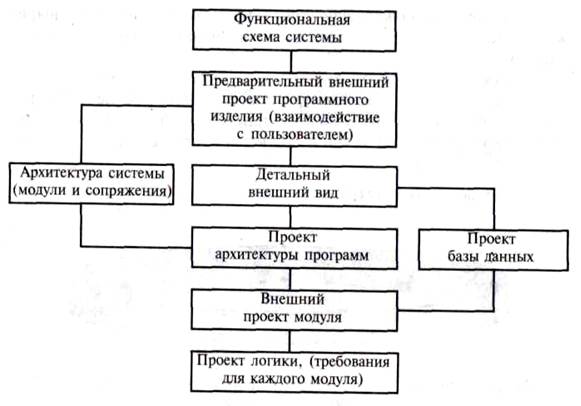

Основные принципы проектирования программного обеспе­чения можно представить в виде следующей схемы:

Рис. 2

Предварительный  внешний  проект  высокого  уровня  предполагает определение взаимодействия будущего программного продукта с внешним миром (обычно с пользователем), но не рассматривает многие его мельчащие детали, такие как форматы ввода-вывода. Последнее уточняется в детальном внешнем проек­тировании.

Методологии разработки по (модели процесса)

Процесс разработки программного обеспечения (англ. software development process, software process) — структура, согласно которой построена разработка программного обеспечения (ПО). Существует несколько моделей такого процесса (методологий разработки ПО), каждая из которых описывает свой подход, в виде задач и/или деятельности, которые имеют место в ходе процесса.

Выделяют следующие основные модели процесса или методологии разработки ПО:

Модель водопада (каскадная) Итеративная разработка RUP

Гибкие методологии

CMMI

Для успешного выполнения ИТ-проекта недостаточно выбрать эффективные технологии и средства разработки, обеспечить необходимый бюджет и найти квалифицированных разработчиков. В любой организации существуют правила и методики, по которым участники проекта (заказчики, аналитики, разработчики, тестеры, технические писатели) распределяют между собой задачи, взаимодействуют друг с другом, создают проектные артефакты (спецификации, исходный код, документацию). Эти правила могут быть четко организованными или хаотичными, быть формально документированными или существовать в головах проектной команды, но в любом случае именно их совокупность называется процессом разработки.

Процесс – частный случай более общего понятия методологии разработки ПО. Примерами методологий являются структурное программирование или объектно-ориентированный анализ и дизайн.
