4.5.Выделение влаги, газов и пыли

4.5.1. Количество газов и паров, проникающих через неплотности

технологических аппаратов и трубопроводов, работающих под давлением, вычисляется по ориентировочной формуле Н.Н. Репина:

(4.7)

где - коэффициент запаса, учитывающий степень износа оборудования, ( = 1…2);

с – коэффициент, зависящий от давления газов или паров в аппаратуре( таблица);

V – внутренний объем аппаратуры и коммуникаций, находящихся под давлением, м³;

М – молекулярная масса газов или паров в аппаратуре;

Т – абсолютная температура паров или газов, находящихся в аппаратуре, К.

4.5.2. Количество газов, выделяющихся при электросварочных работах, следует принимать по таблице:

Таблица 4 - Количество газов, выделяющихся при электросварочных работах [31].

Марка электрода и флюса	Общее количество аэрозолей, г/кг	Содержание вредных веществ в смеси сварочных газов и аэрозолей, г/кг
		Марганца и его оксидов	Фтористого водорода	Окиси никеля
Электродуговая сварка (ручным способом)
Электрод АНО-4	5,95	0,59	-	-
Электродуговая сварка или наплавка флюсом (автоматическим или полуавтоматическим способом)
Флюс ФЦ-11	0,03	0,007	0,02	-

4.6. Расчет воздухообменов

Вентиляционные системы здания и их производительность выбирают в результате расчета воздухообмена. Последовательность расчета требуемого воздухообмена следующая:

1) задаются параметры приточного и удаляемого воздуха;

2) определяют требуемый воздухообмен для заданного периода по вредным выделениям;

3) выбирается максимальный воздухообмен из всех расчетов по разным факторам [31].

В помещениях с тепло - и влаговыделениями воздухообмен определяется по Id-диаграмме (Приложение В). Расчет воздухообменов в помещениях сводится к построению процессов изменения параметров воздуха в помещении.

4.7. Выбор системы вентиляции

Для подбора вентилятора необходимо рассчитать воздухообмен по нормативной кратности, которая определяется по формуле:

(4.16.)

где К_Pmin – минимальная кратность воздухообмена, 1/ч.

V_P – расчетный обьем помещения, м³.

Согласно СНиП 41-01-2003 Отопление, вентиляция и кондиционирование К_Pmin = 4 1/ч

Подставив величины в формулу (4.16.), получаем необходимый

воздухообмен.

Исходя из данных, приведенных в разделе 3 целесообразней выбрать

осевой вентилятор ВО 06-300 (ЗАО «Укрмашприбор», Украина).

Для подбора воздуховодов используем рис.5.

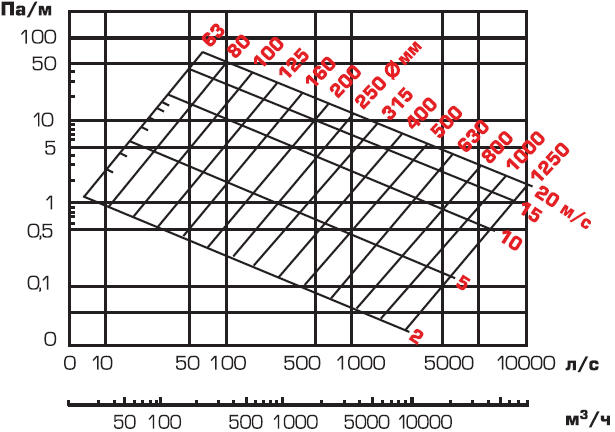

Рисунок 5 – Потери давления в круглых воздуховодах [28].

Необходимый воздухообмен 3800 м³/ч, скорость 10 м/с. На пересечении этих линий определяем диаметр воздуховода, он равен 315 мм.

Выбираем гибкий алюминевый воздуховод фирмы Diaflex DFA 315 длиной 16,5 м.

Расположение вентиляционной системы и газоанализаторов и аксонометрическая схема находятся на плакате 5, 6.
