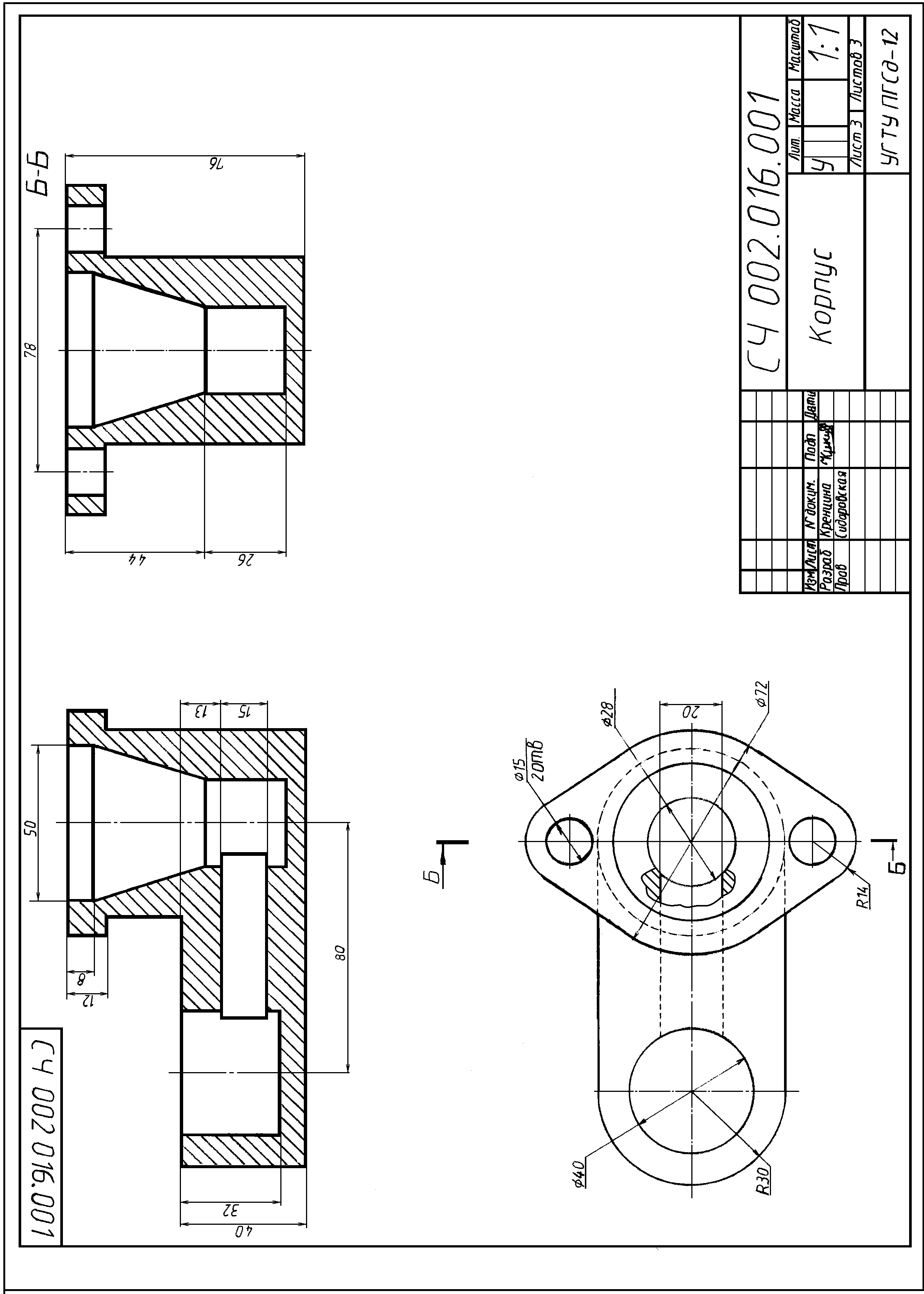

Условности и упрощения

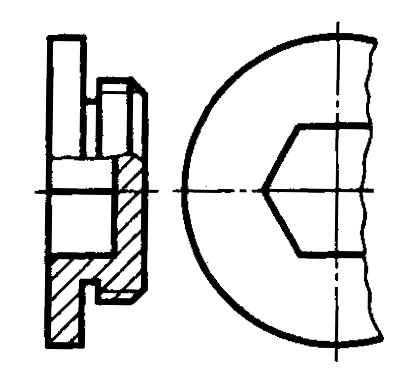

Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения или немного более половины изображения с проведением в последнем случае линии обрыва.

Рис. 5.14. Изображение симметричного разреза

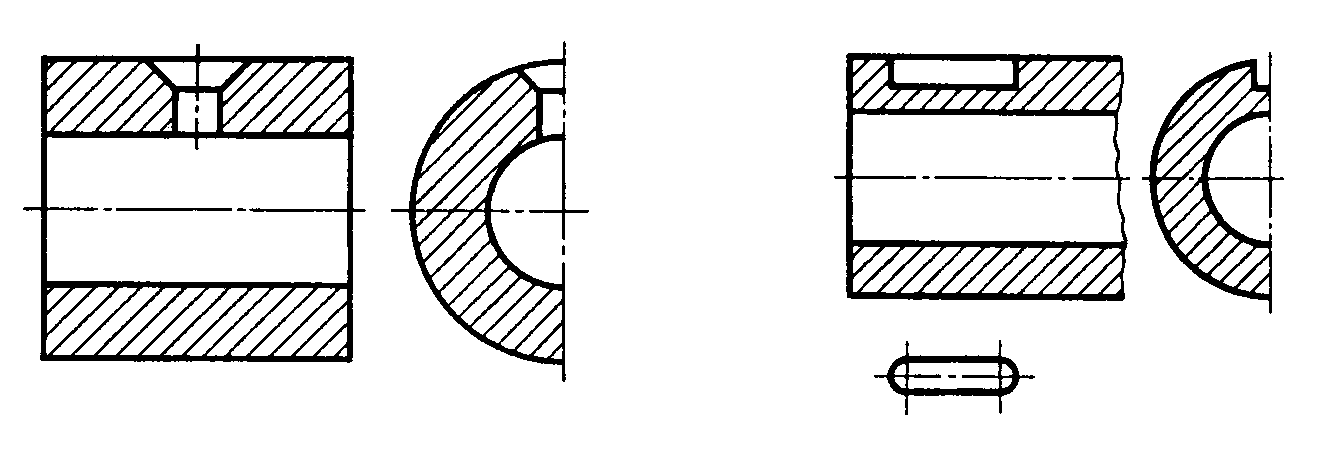

Допускаются упрощения, подобные указанным на рис.5.14

Рис. 5.15. Допускаемые упрощения

Такие детали, как винты, болты, заклёпки, шпонки, непустотелые валы, рукоятки и т.п. при продольном разрезе показывают нерассечёнными (незаштриховывают). Шарики всегда показывают нерассечёнными.

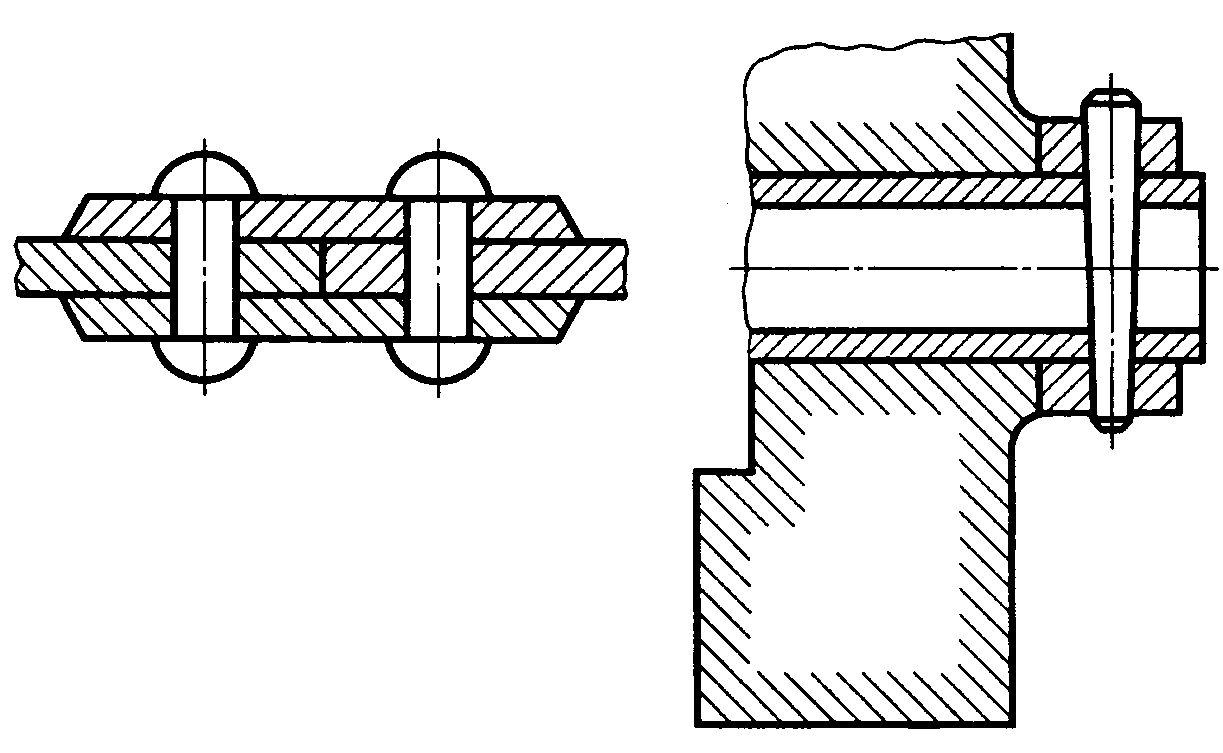

Рис. 5.16. Заклёпки и штифты в разрезе

Такие элементы, как спицы маховиков, шкивов, зубья зубчатых колёс и т.п.

показывают незаштрихованными.

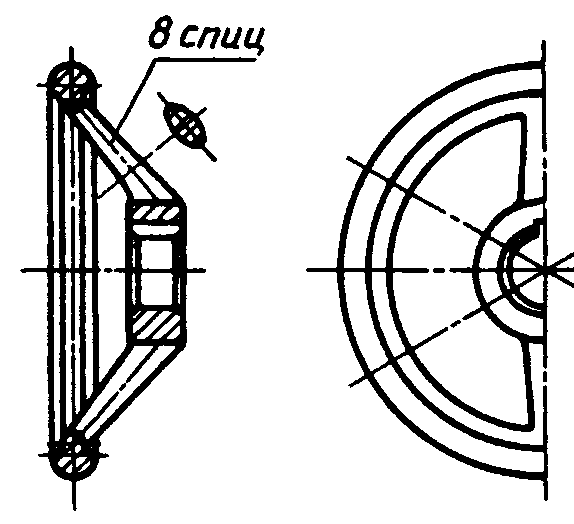

Рис. 5.17. Спицы маховиков в разрезе

Тонкие стенки типа рёбер жёсткости показывают незаштрихованныма, если секущая плоскость направлена вдоль оси или длинной стороны тонкой стенки. Если в подобных элементах детали имеется местное сверление, углубление и т.п., то делают местный разрез

Рис. 5.17. Ребро жёсткости в разрезе

Для упрощения чертежей или сокращения количества изображений допускается изображать в разрезе отверстия во фланцах, когда они не попадают в секущую плоскость.

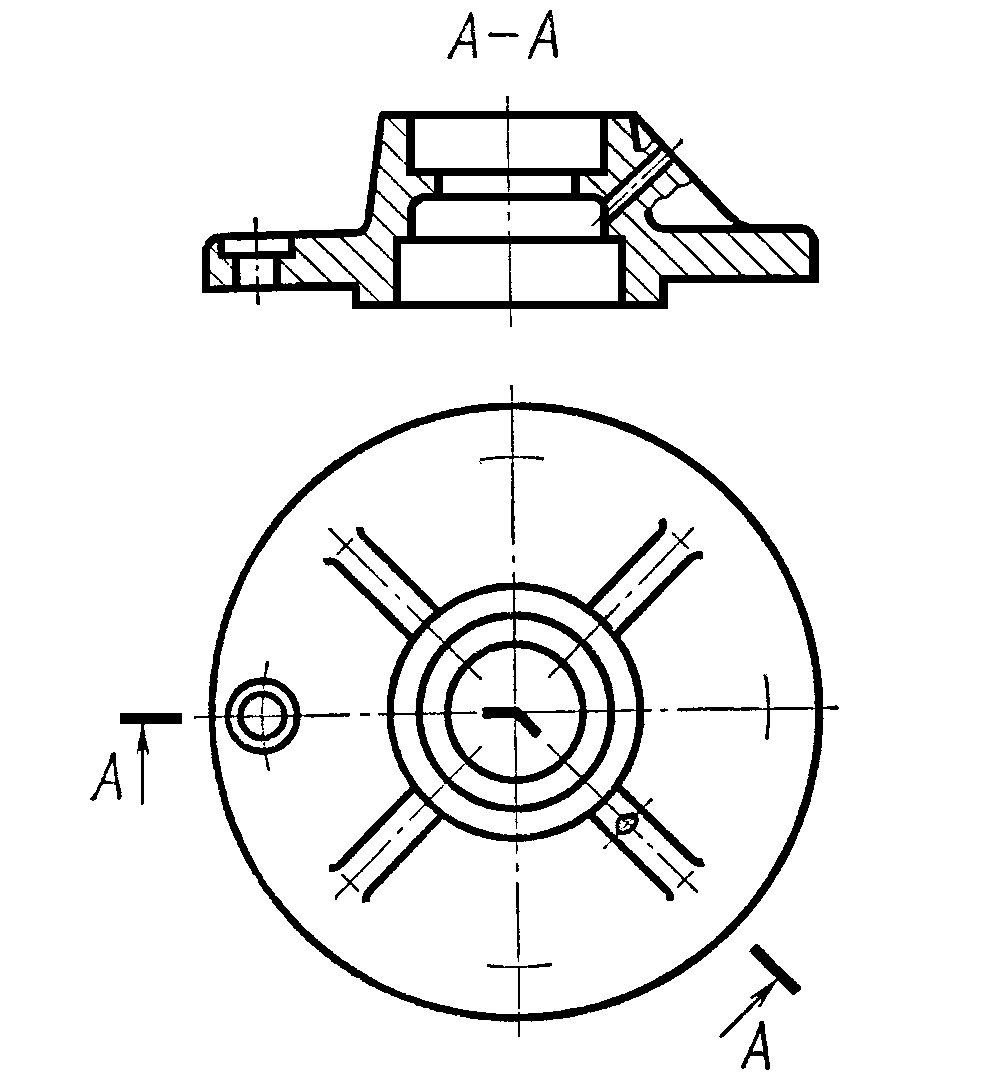

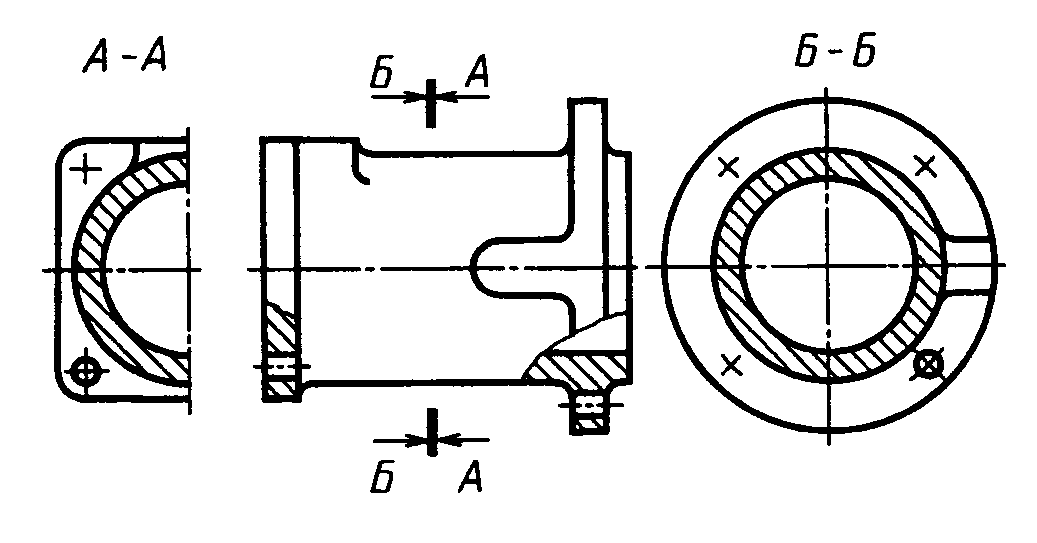

Рис. 5.18. Отверстия во фланцах

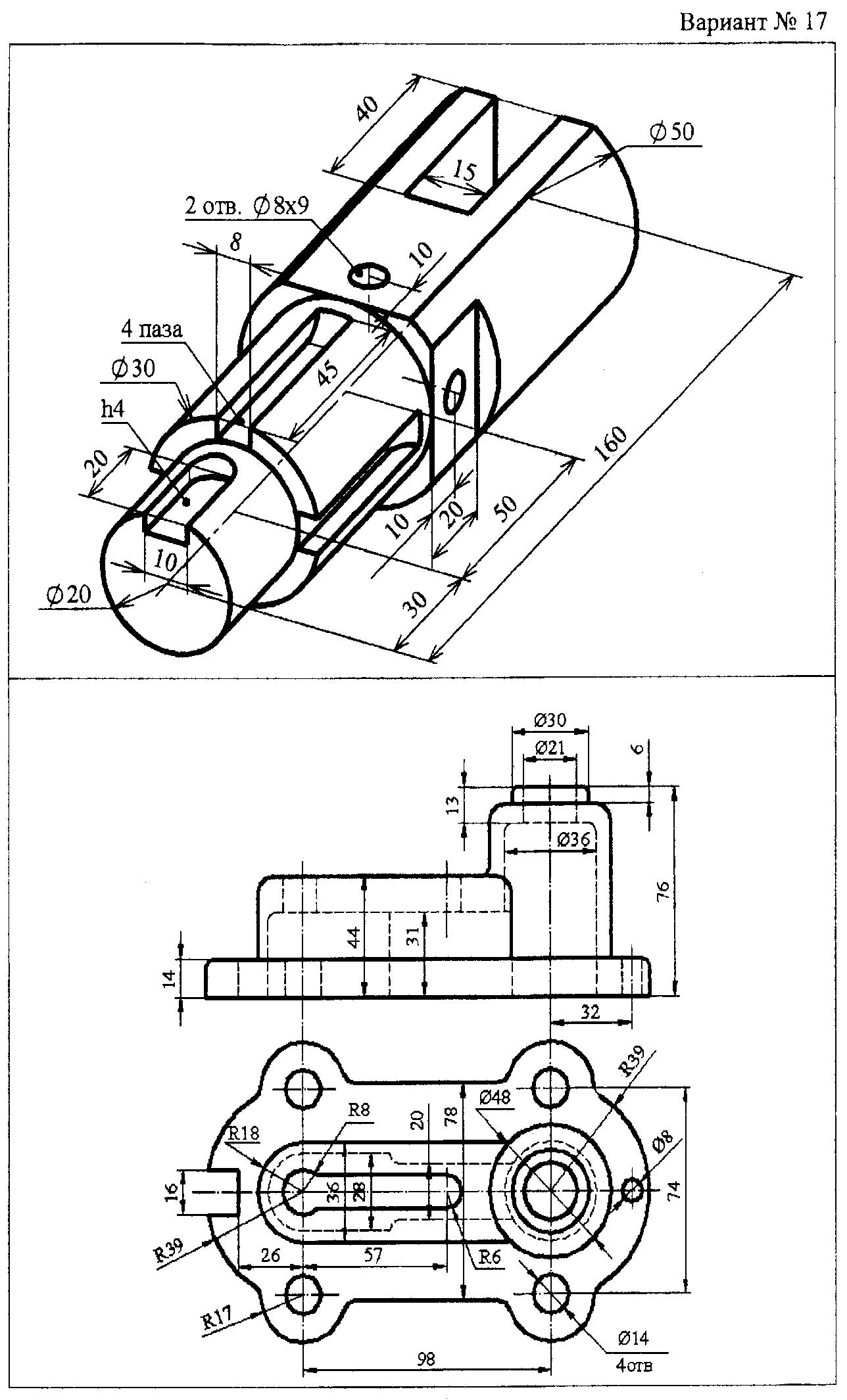

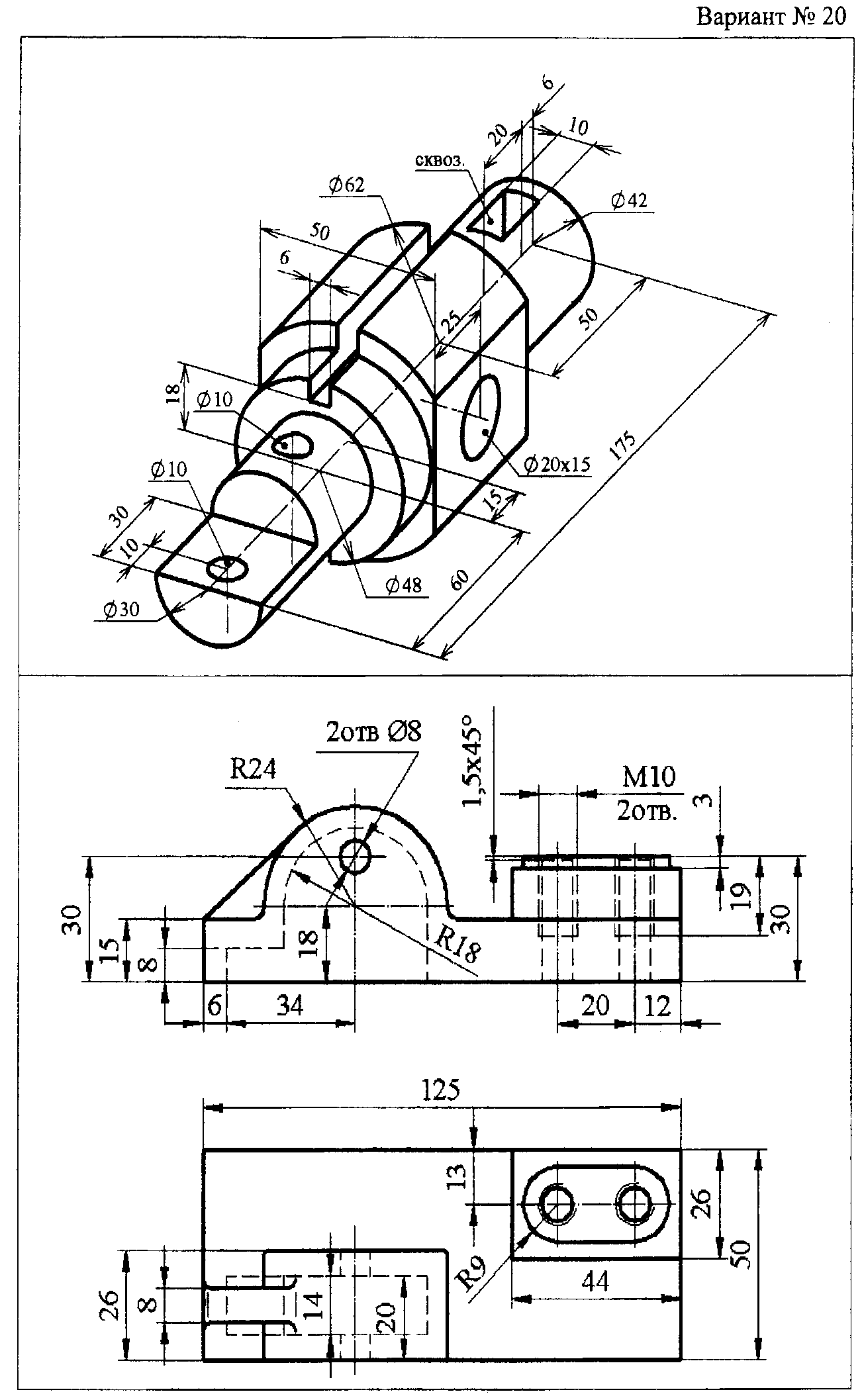

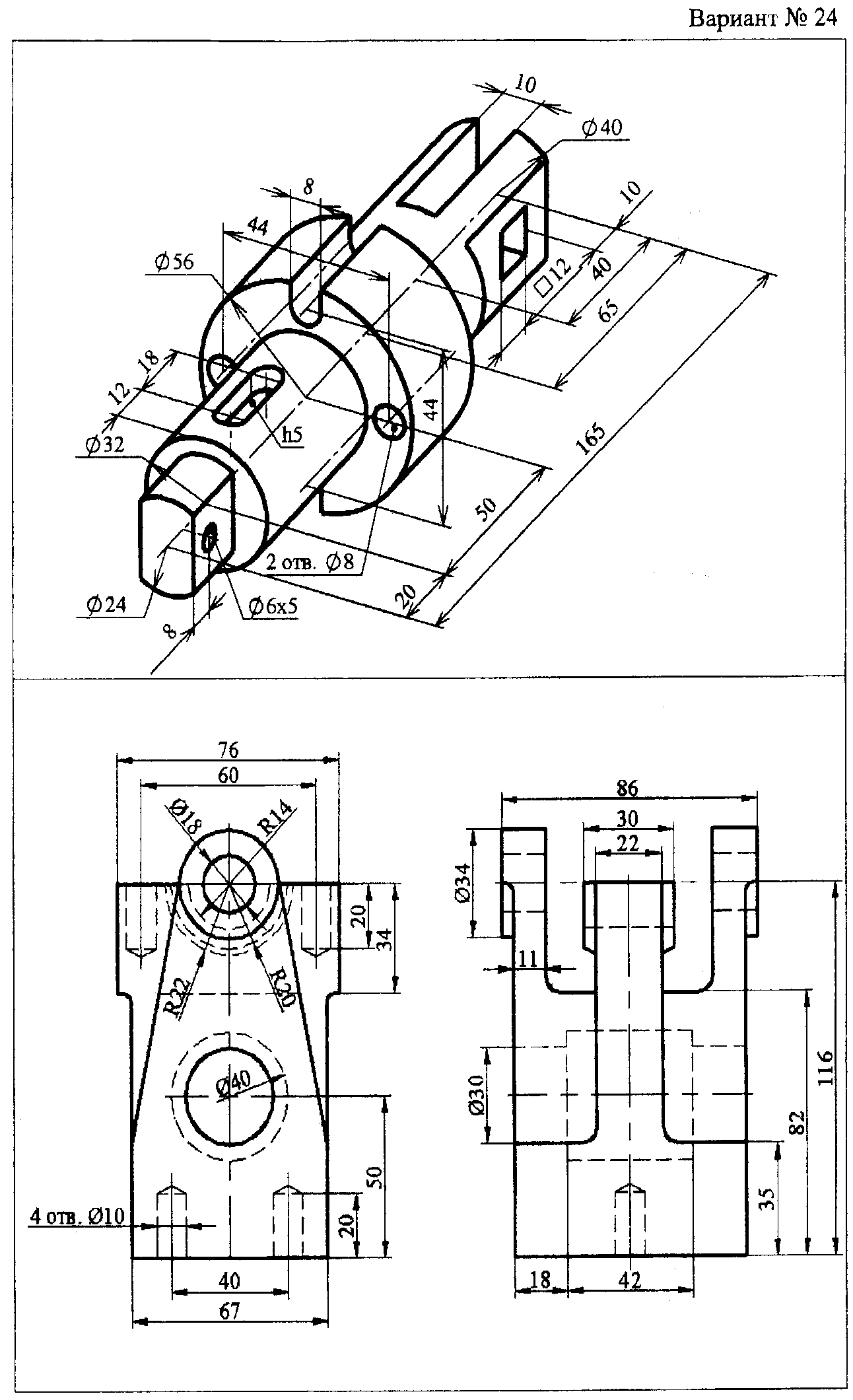

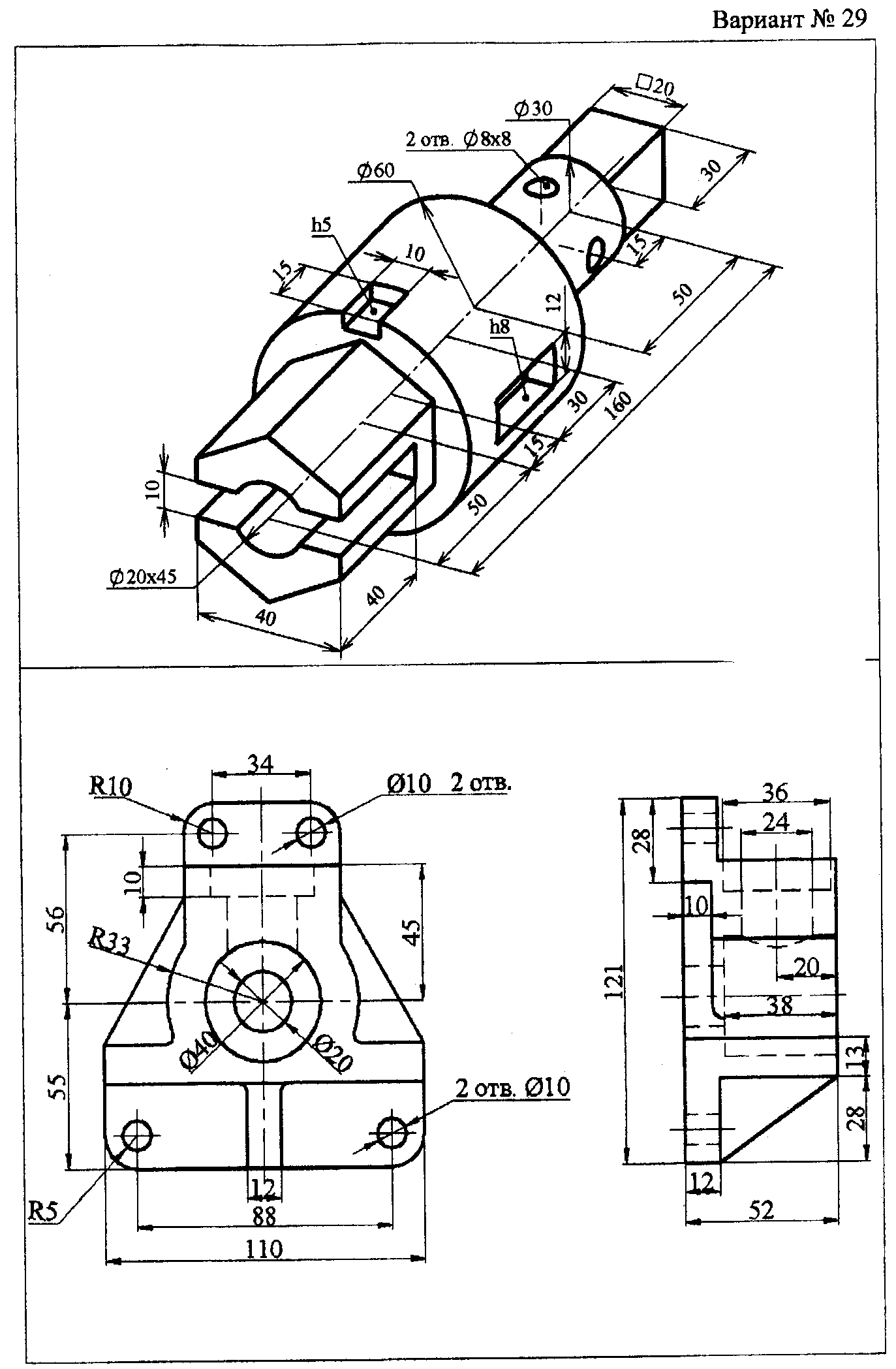

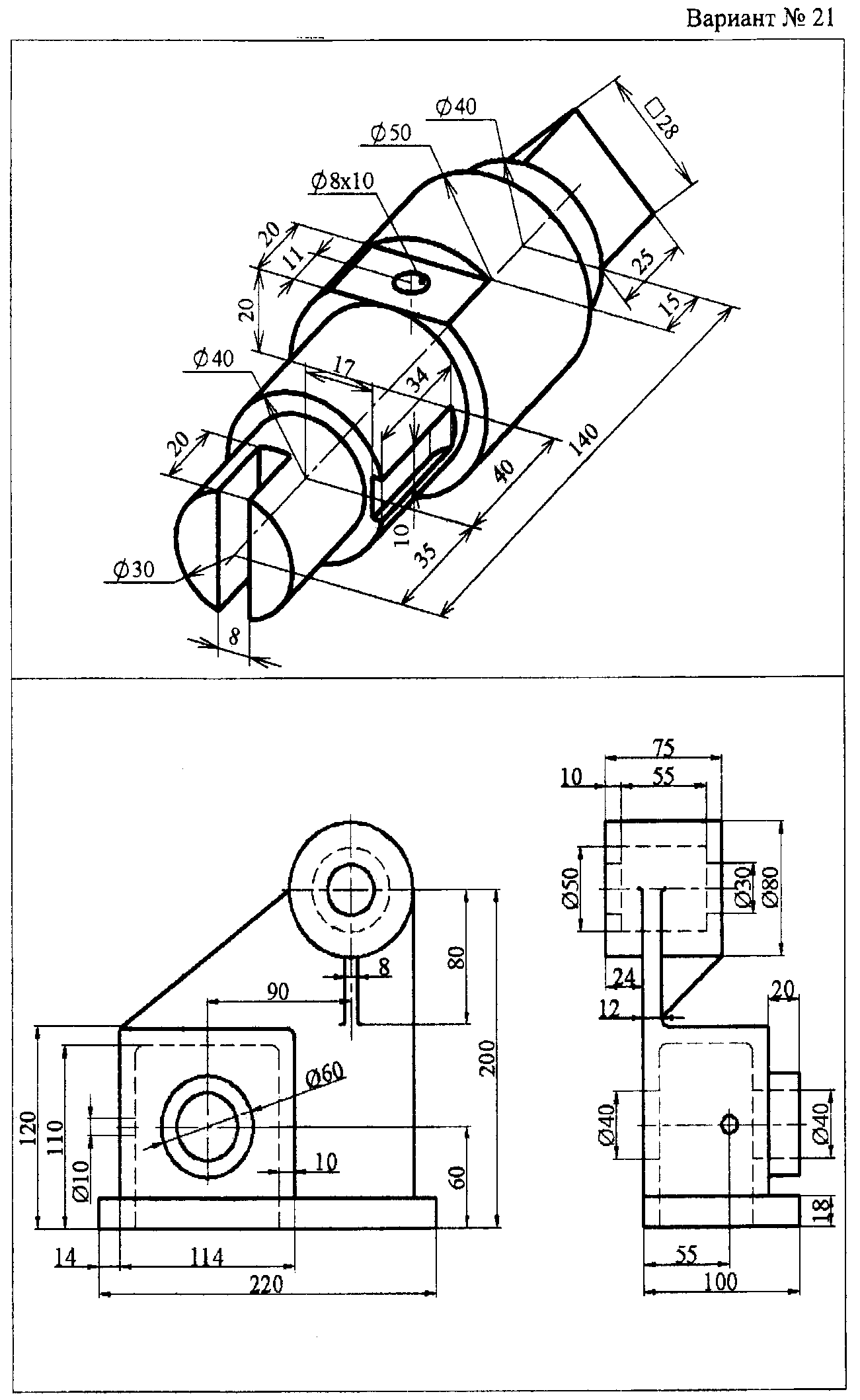

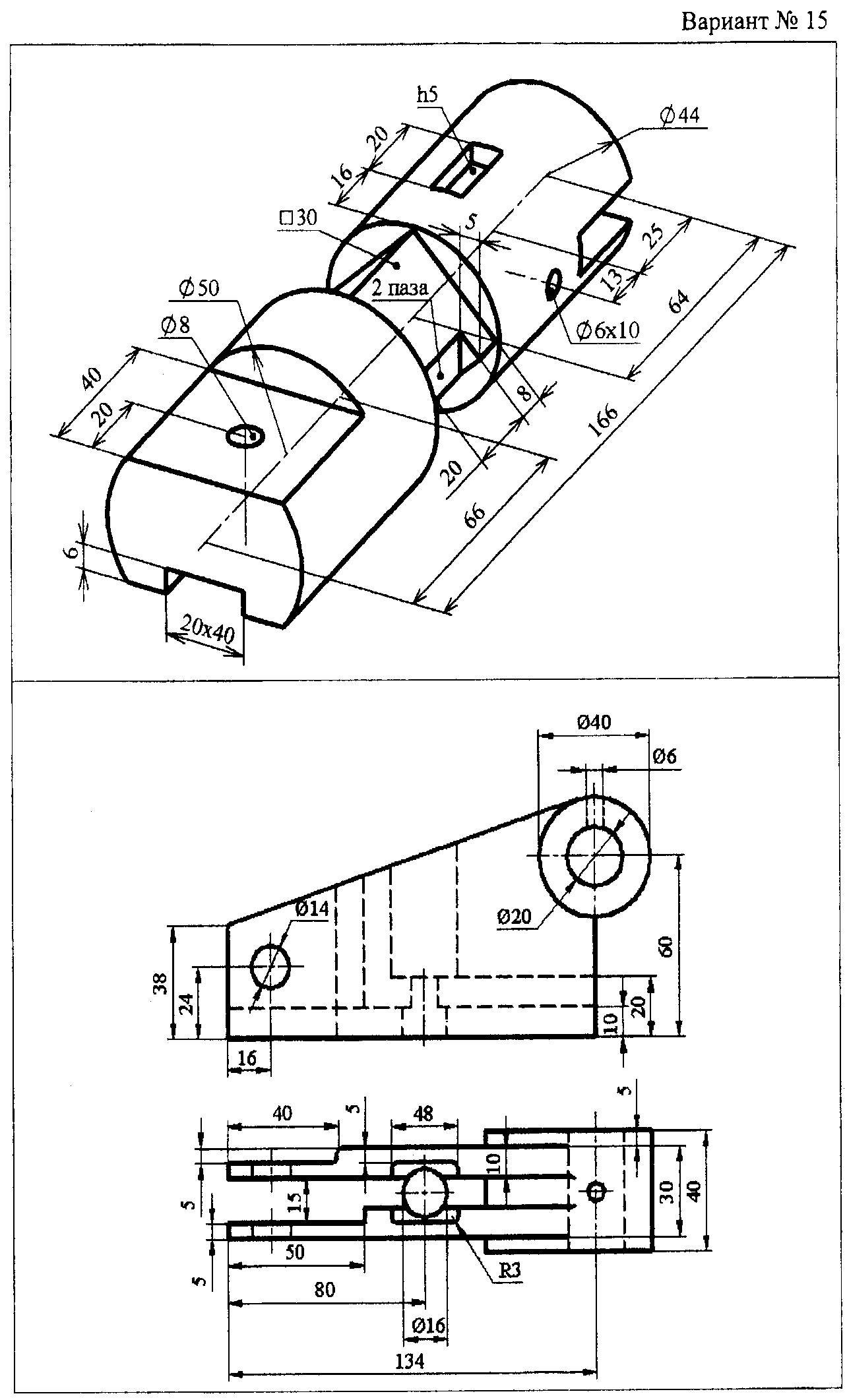

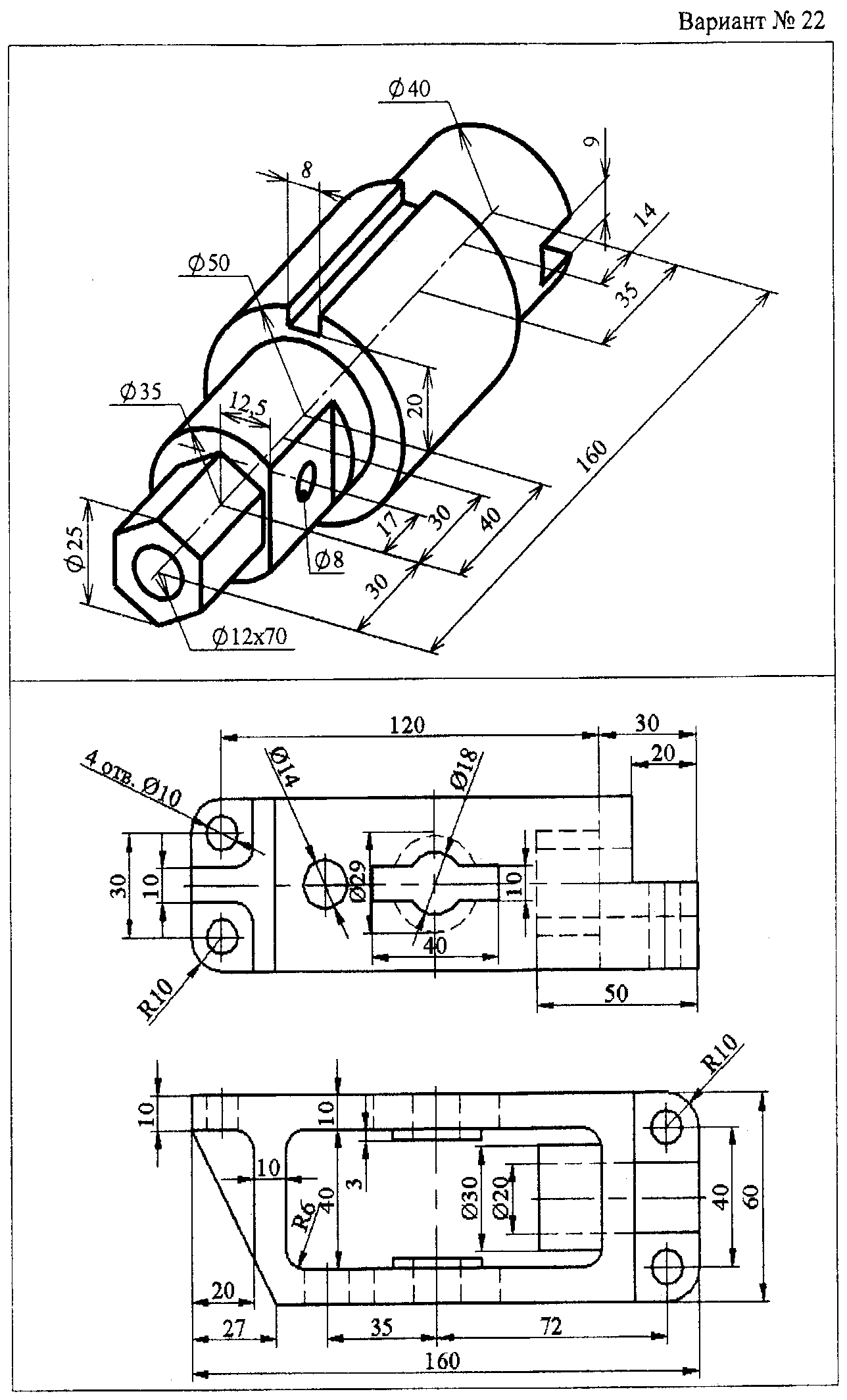

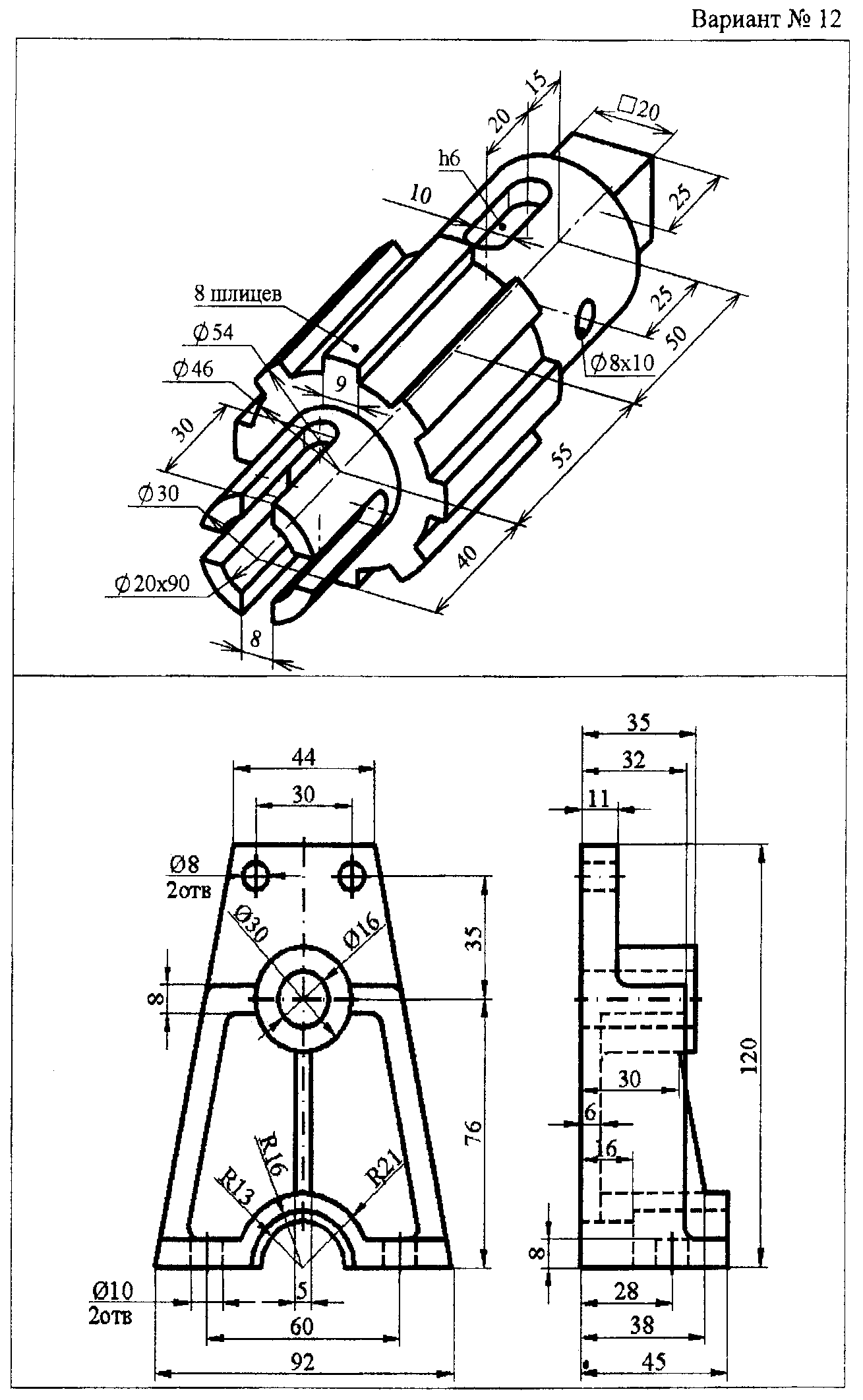

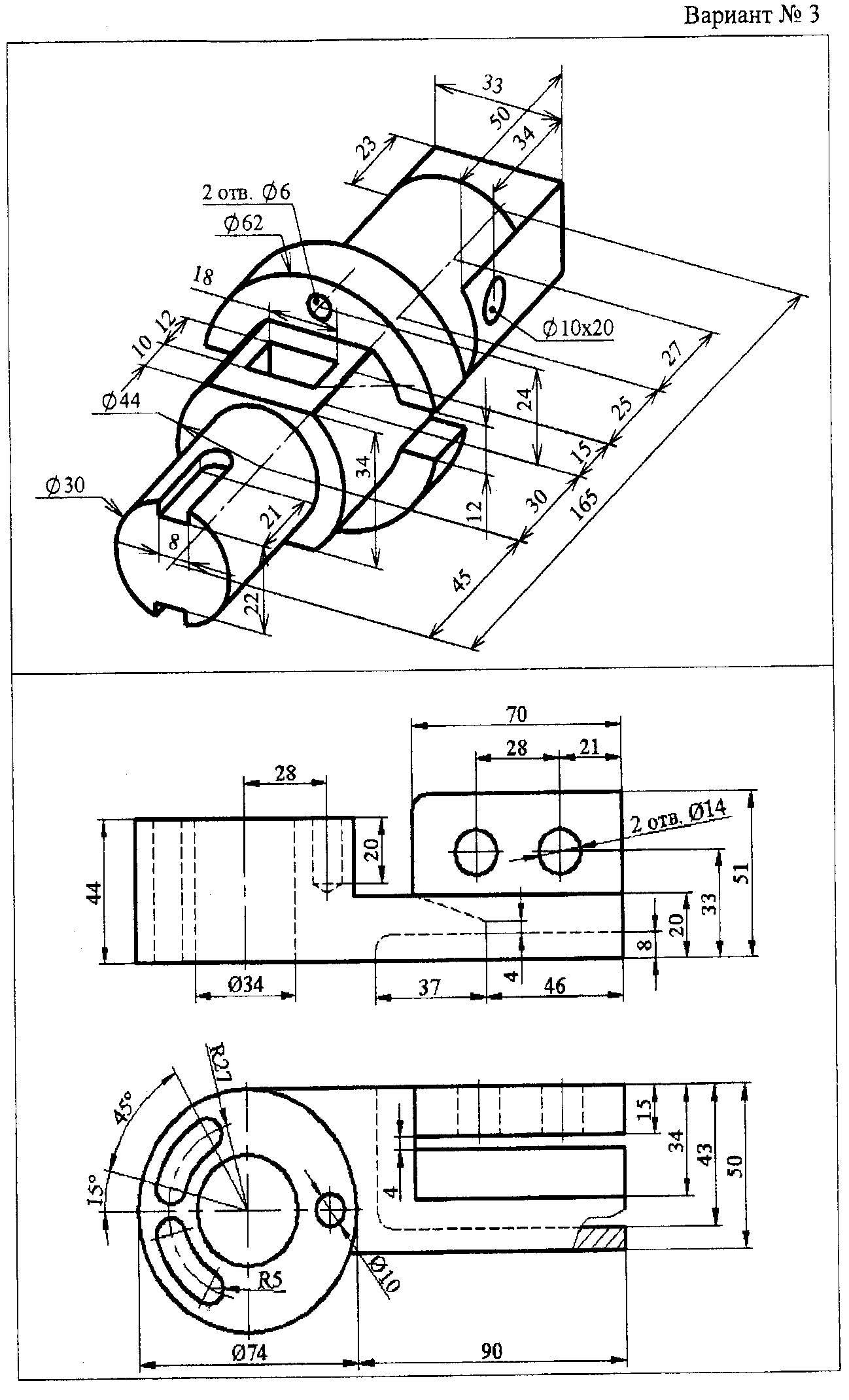

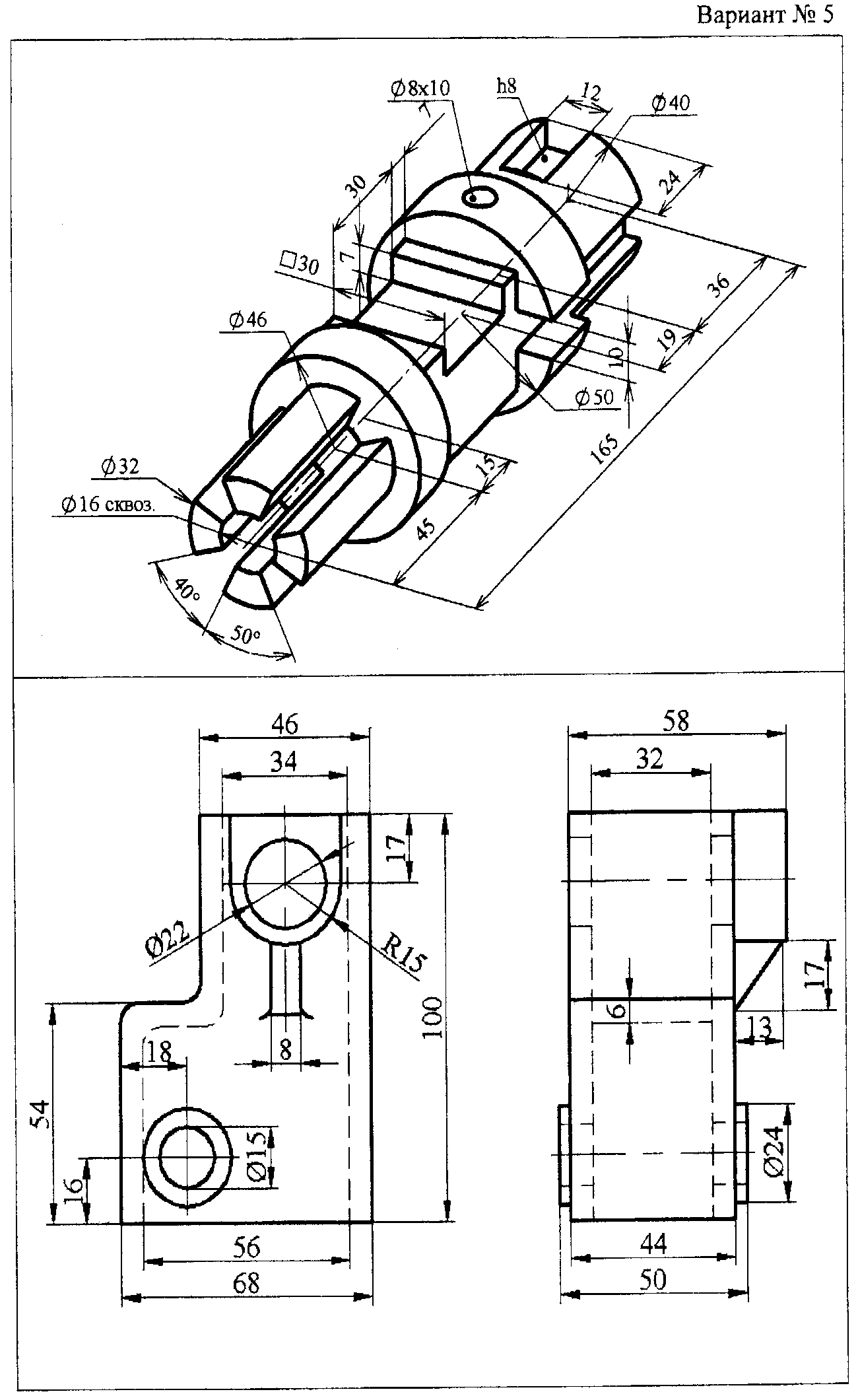

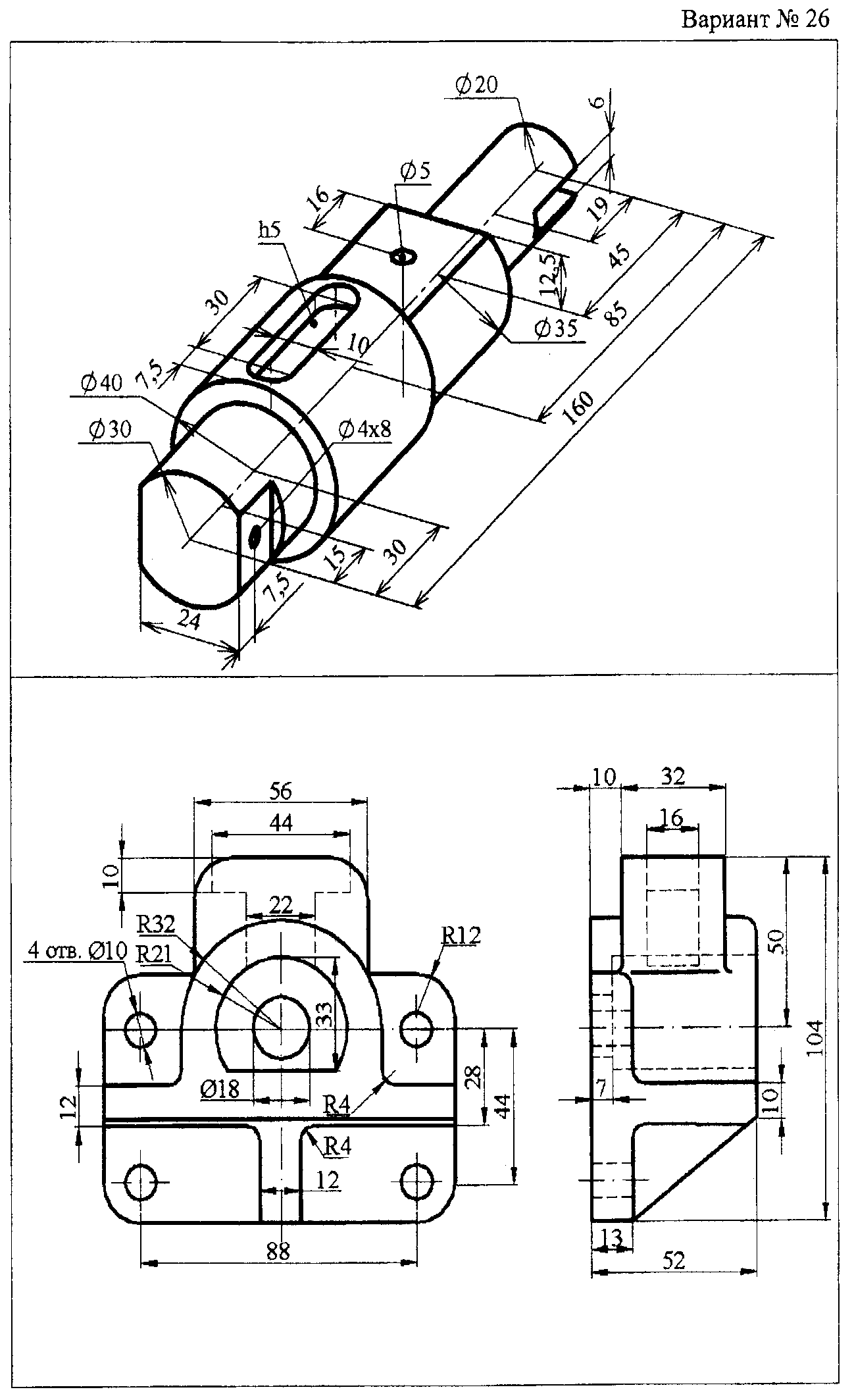

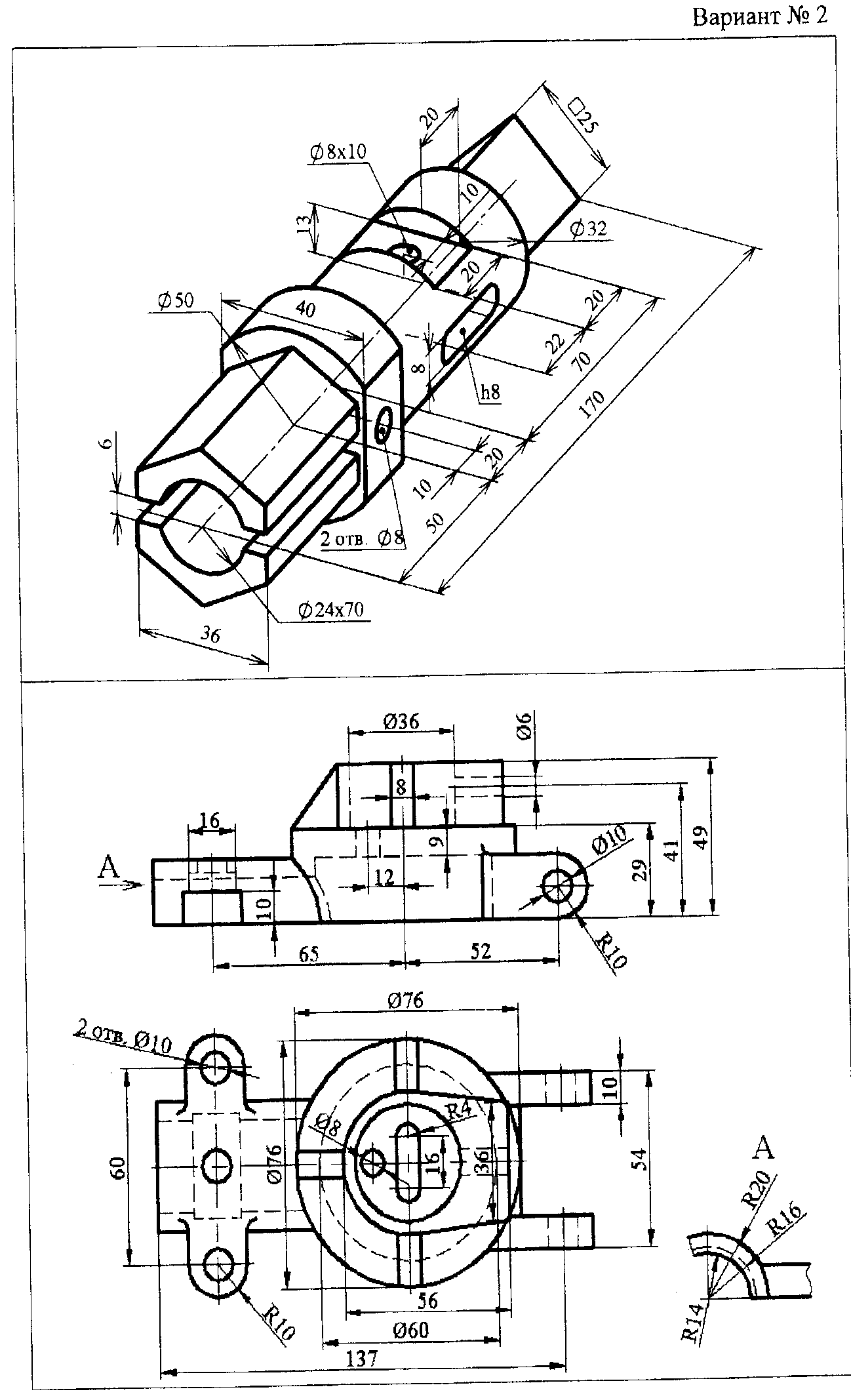

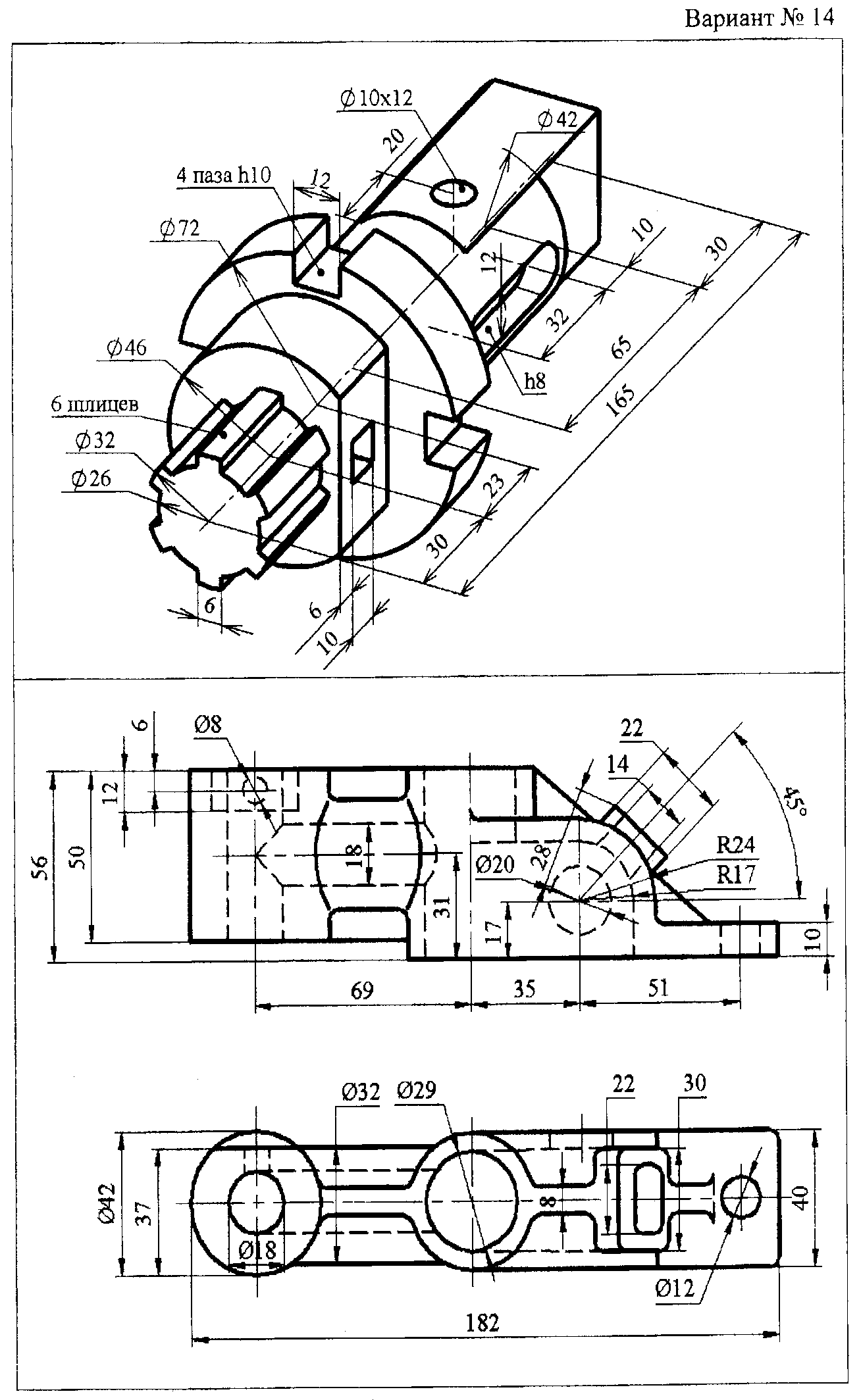

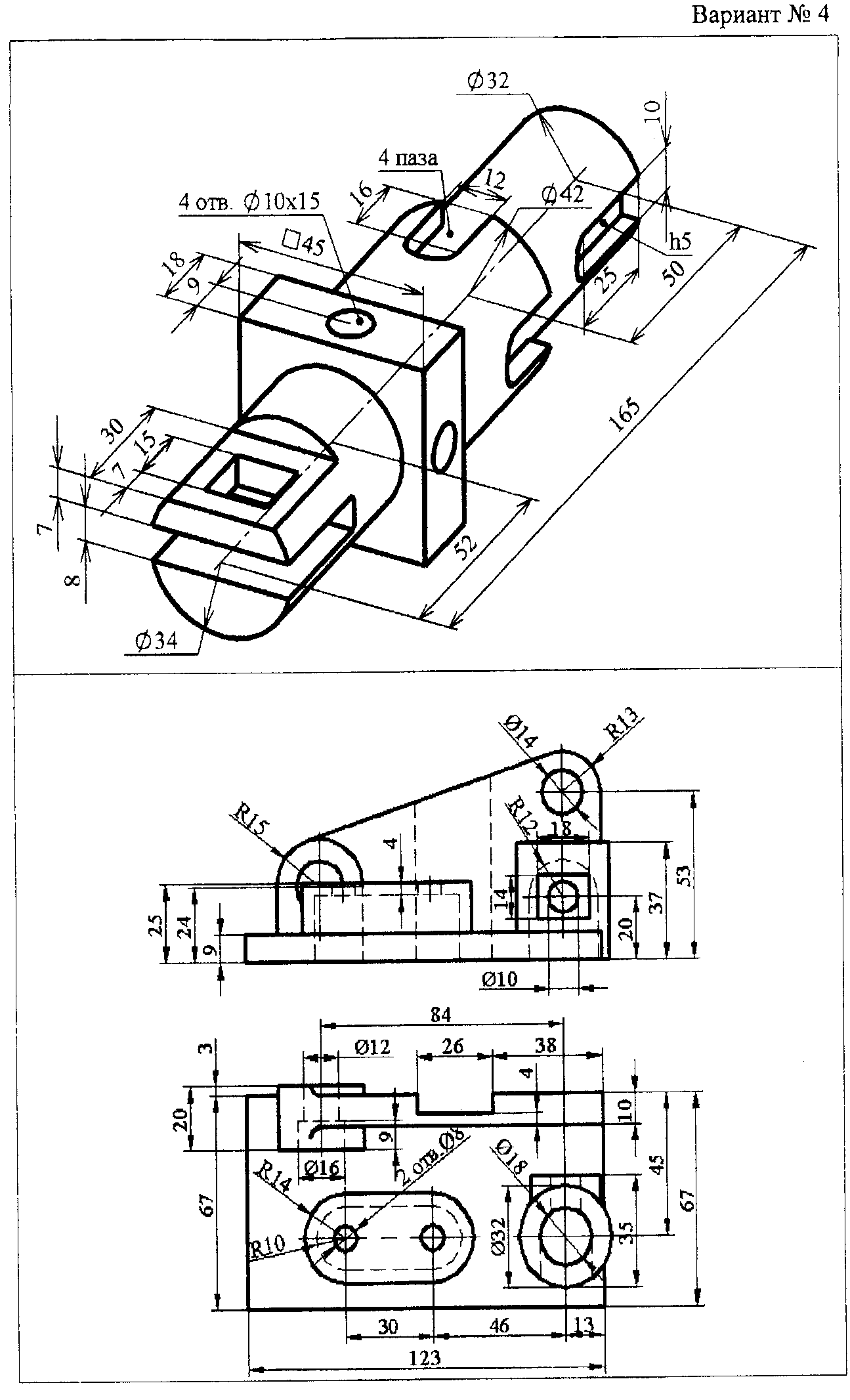

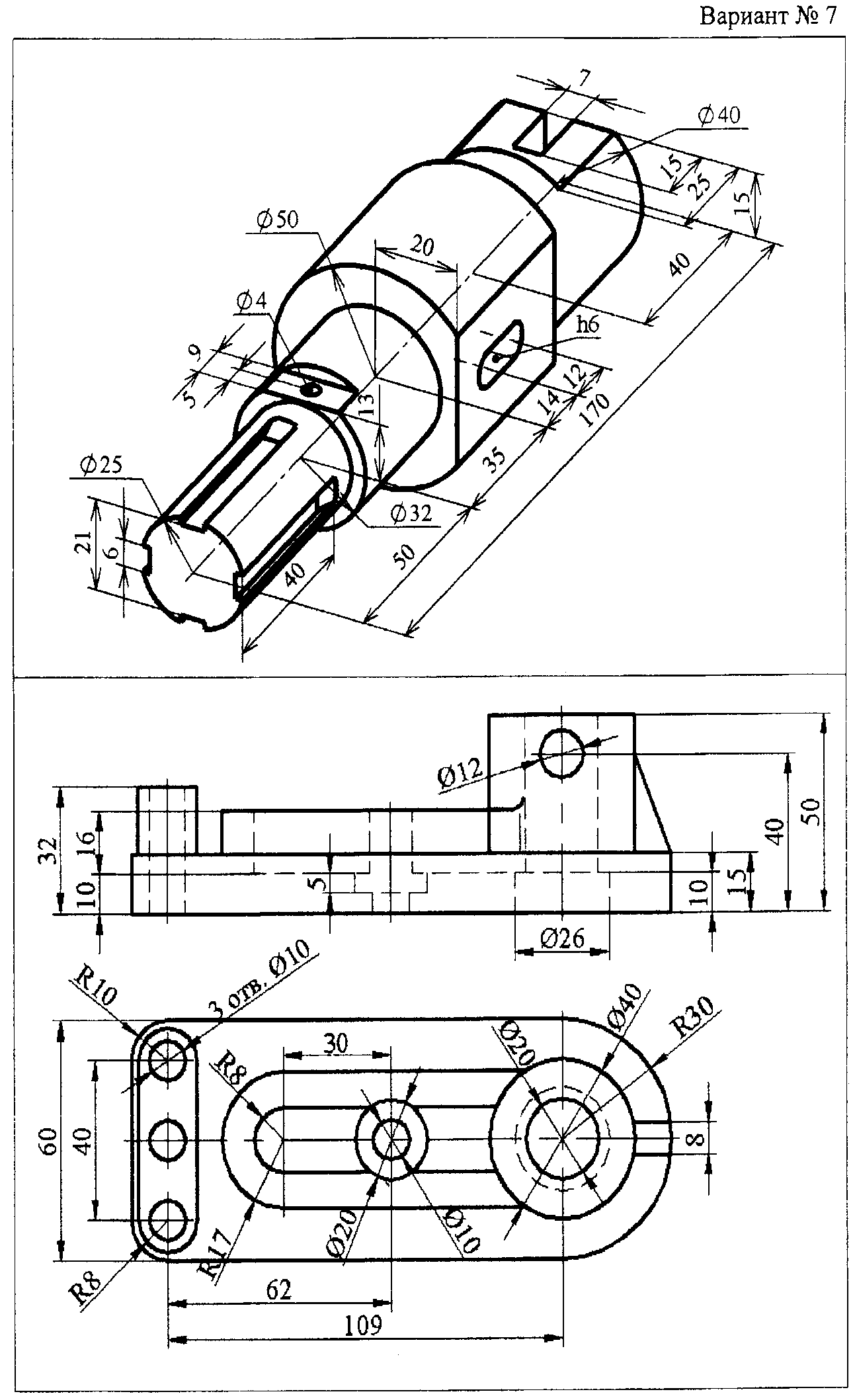

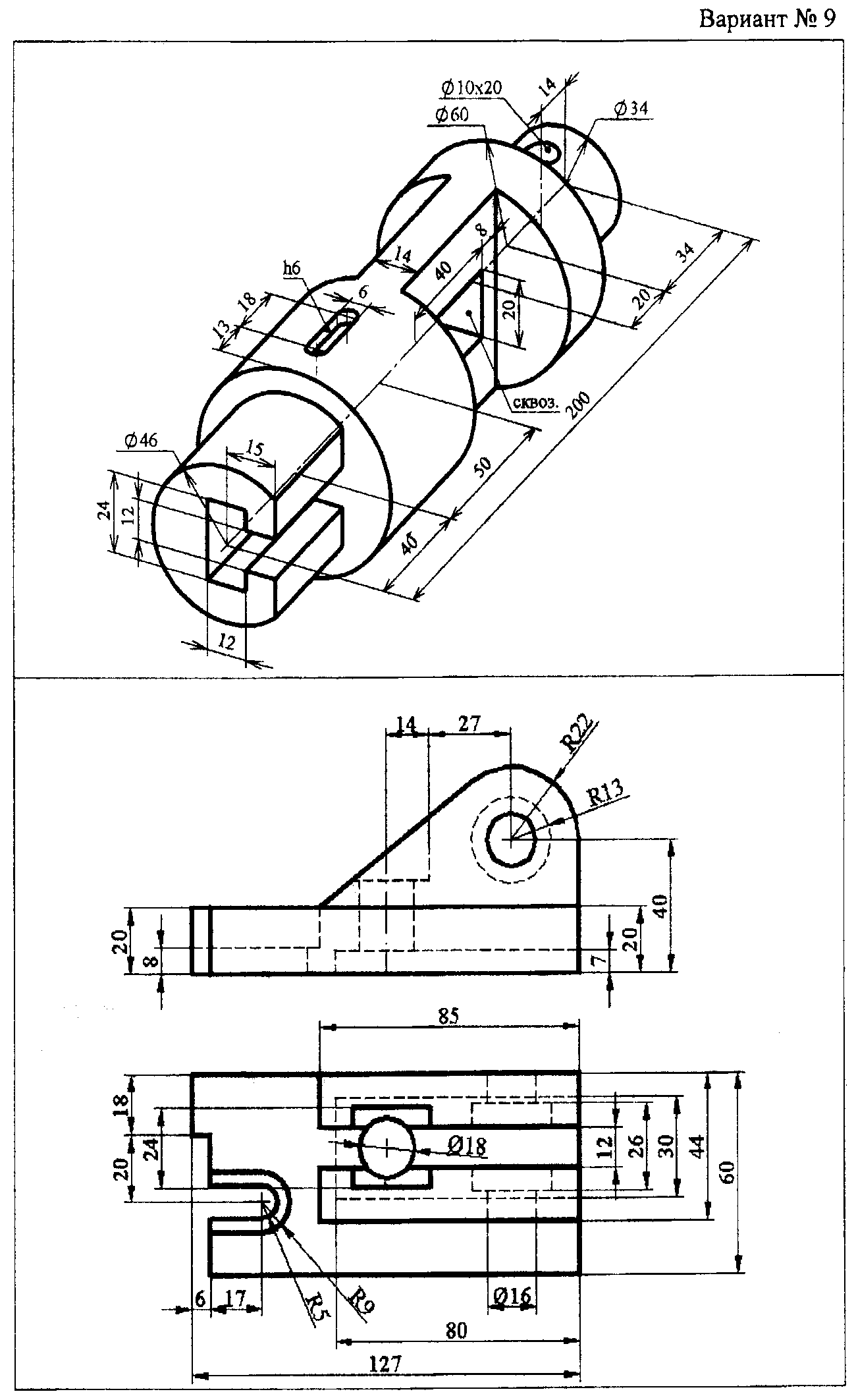

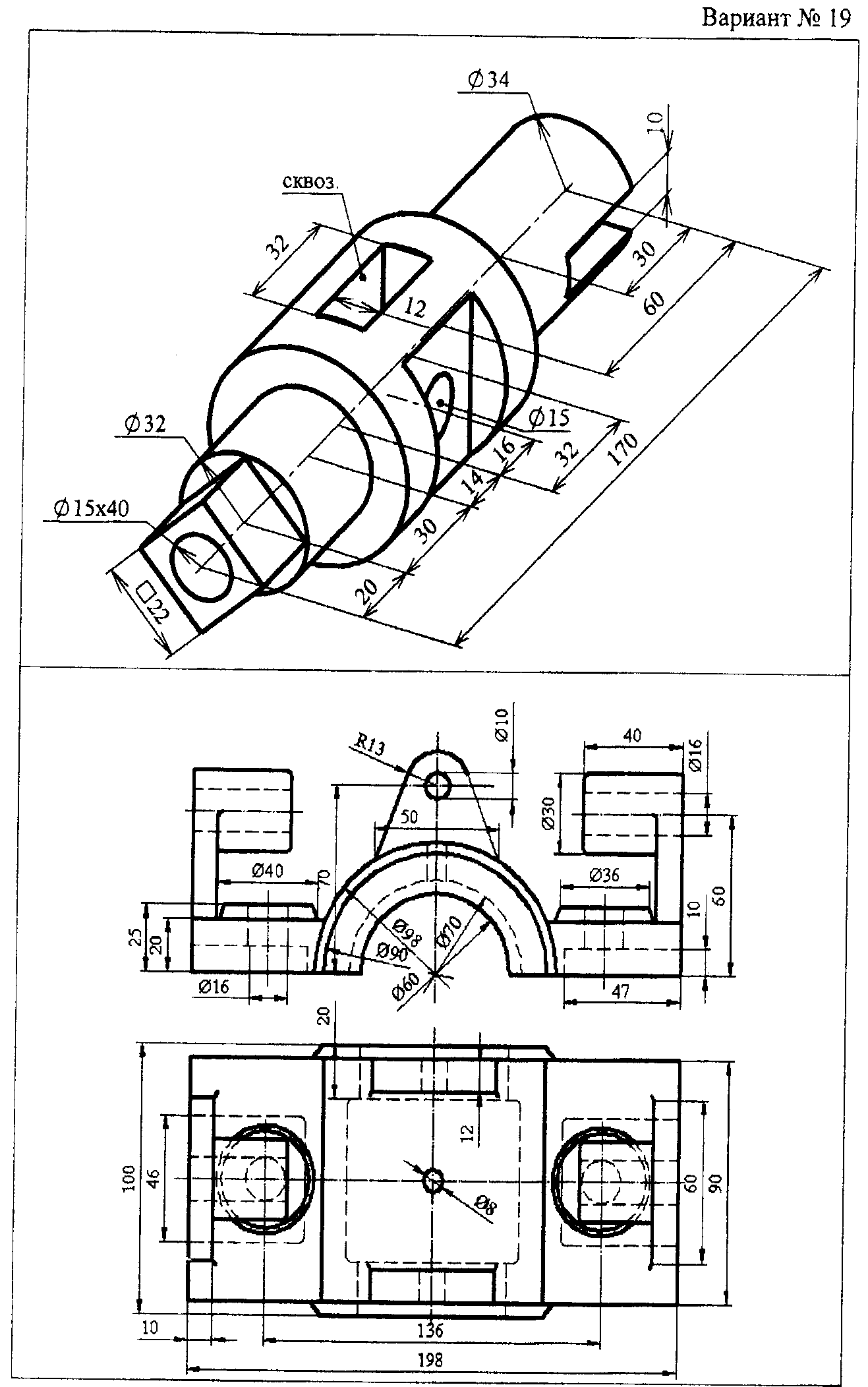

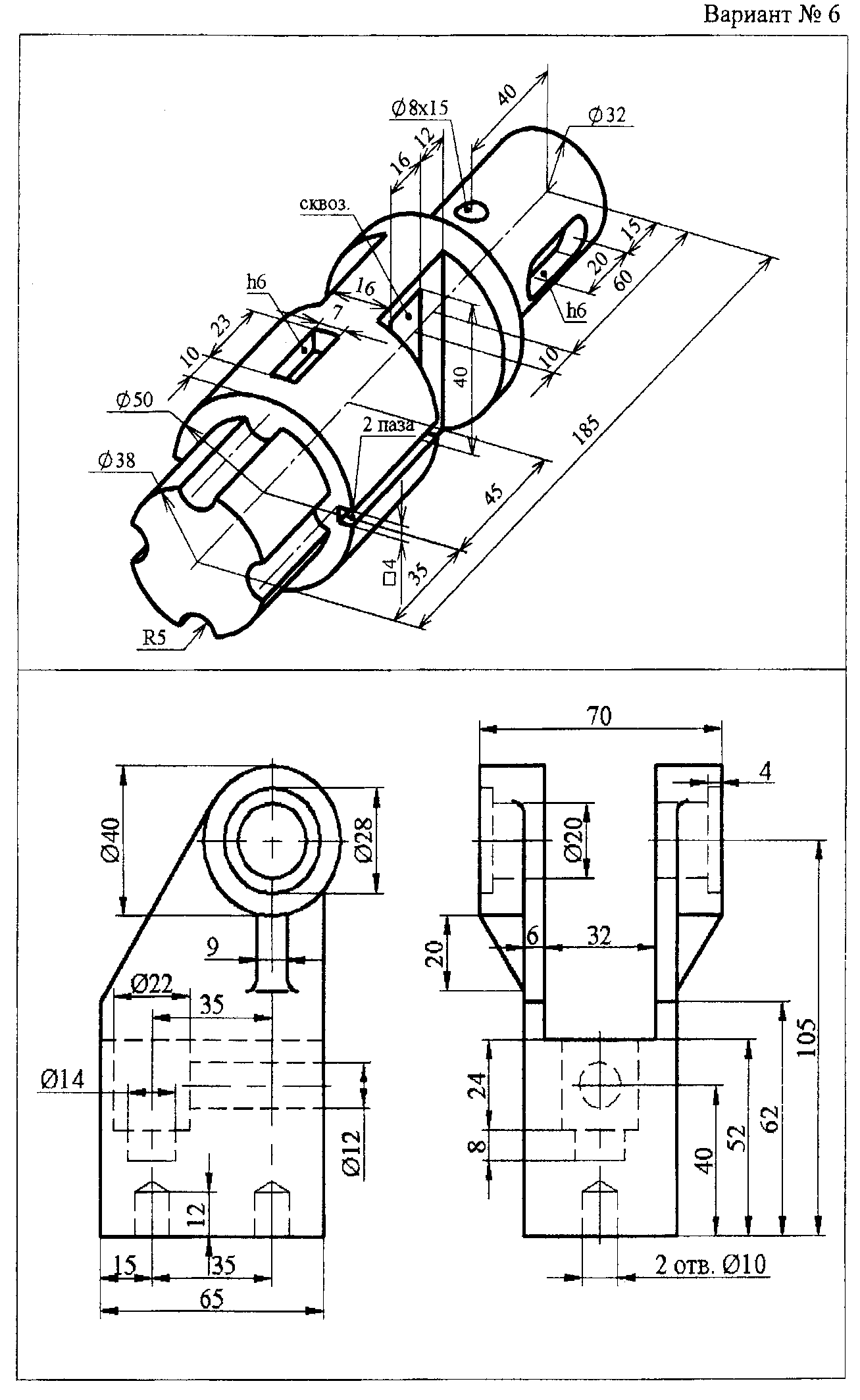

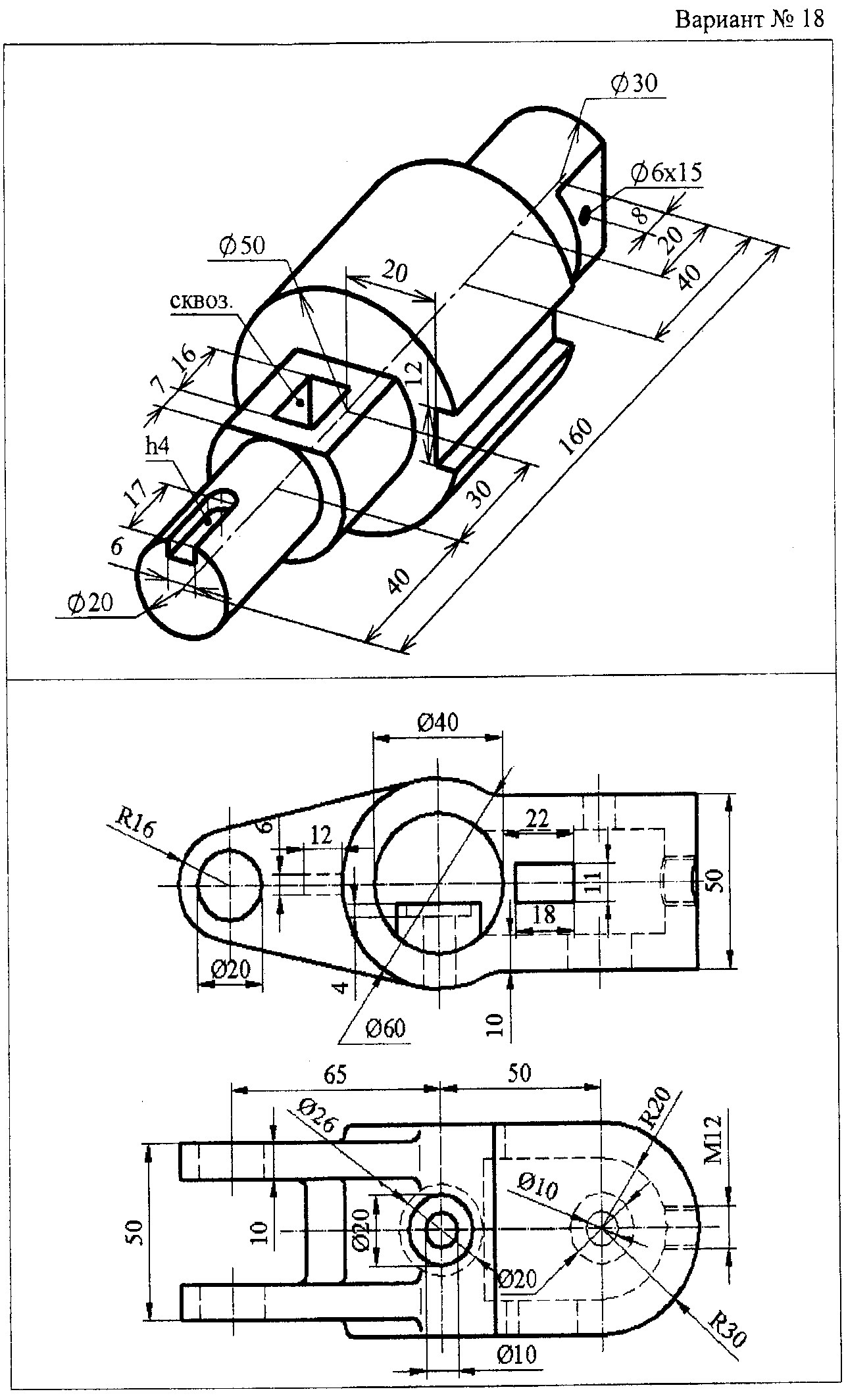

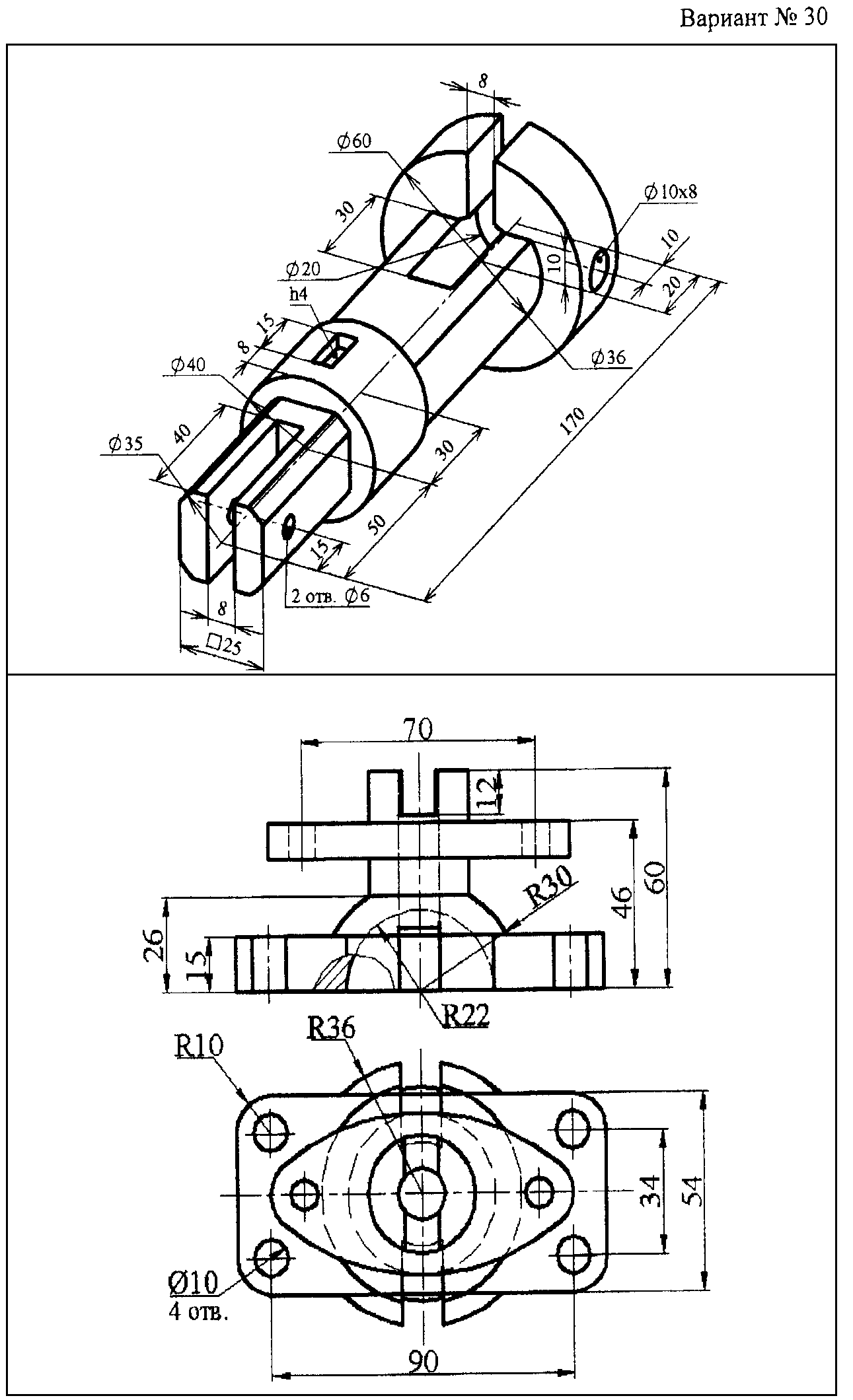

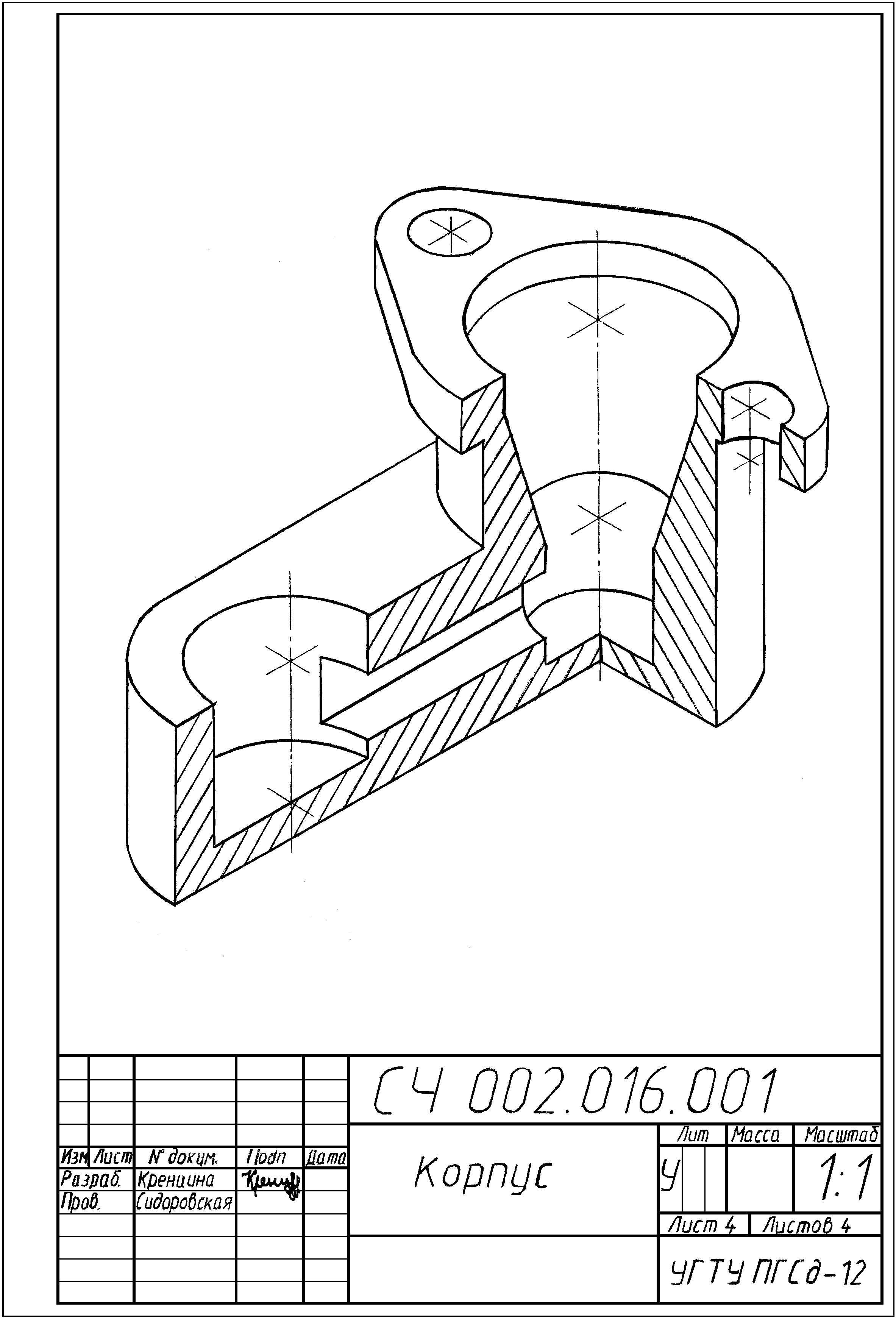

6. Вопросы для самопроверки

1. Какое изображение называется разрезом? 2. Классификация разрезов в зависимости от количества секущих плоскостей. 3. Классификация простых разрезов в зависимости от положения секущей плоскости по отношению к плоскостям проекций. 4. На какие разрезы подразделяются простые вертикальные разрезы? 5. Какие разрезы называют продольными, а какие поперечными? 6. Как обозначаются разрезы на чертежах? 7. В каких случаях разрешается соединять половину вида с половиной соответствующего разреза и что служит границей между ними? 8. В каких случаях разрезы не обозначают? 9. Чем отличается ломаный разрез от ступенчатого? 10. Каковы правила выполнения ступенчатого и ломаного разрезов? 11. Назначение и изображение местного разреза? 12. Какое изображение называют сечением? 13. Какие бывают виды сечений?

14. Какой толщиной линий показывают на чертеже контур вынесенного и наложенного сечений?

15. Когда сечение не обозначается?

16. В каких случаях сечение заменяют разрезом?

17. Какие детали показывают на чертеже нерассечёнными? Какие элементы деталей показывают на чертежах не заштрихованными?

7. Библиографический список

1. Каминский В. П. Строительное черчение: учебник для вузов /В. П. Каминский, О. В. Георгиевский, Б. В. Будасов. – М.:ООО Издательство «Архитектура – С», 2004 – 456 с.

2. Георгиевский О. В. Правила выполнения архитектурно–строительных чертежей: справочное пособие – М., АСТ, Астрель, 2005. – 104 с.

3. ГОСТ ЕСКД. Общие правила выполнения чертежей.– М., 2001.
