§ 3. Боевая работа в условиях помех

При применении противником активных и пассивных помех рас­чет станции обязан принимать меры для своевременного обнаруже­ния целей, непрерывного слежения за ними и определения коорди­нат независимо от интенсивности помех.

Для быстрого и по возможности полного устранения воздействия помех на РЛС расчет станции обязан:

знать особенности отображения различных помех на экранах индикаторов;

уметь отличить помехи, создаваемые противником, от помех, связанных с атмосферными явлениями;

знать направление и характер постоянных или периодических помех, создаваемых местными источниками (телецентрами);

знать способы и средства защиты от помех, умело и своевремен­но применять их при боевой работе.

На экранах ИКО шумовые помехи наблюдаются в виде яркой засветки развертки в определенном секторе. При приближении ис­точника помех величина засвеченного сектора возрастает. При ма­лом удалении источника помех от станции и достаточно большой его мощности может засвечиваться весь экран индикатора.

Синхронная импульсная (ответная) помеха наблюдается на экране ИКО в виде ярко засвеченных широких дужек. При прибли­жении постановщика помех к станции интенсивность свечения экра­нов увеличивается, помеха принимается не только главным лепест­ком, но и боковыми и задними лепестками диаграммы направленно­сти. На экранах индикатора ответные помехи имеют такой же вид, как и отраженные от цели сигналы. При увеличении яркости свече­ния экрана отдельные серии импульсов могут сливаться, образуя полосу засветов.

Ответные помехи распознаются по следующим признакам: отраженные от цели сигналы пульсируют, а яркость помех оста­ется неизменной;

при изменении частоты повторения станции отметки помех по­являются на других дальностях.

Пассивные помехи на индикаторах кругового обзора наблюда­ются в виде ярко светящихся пятен или полос, располагающихся по маршруту цели.

Отражения от местных предметов наблюдаются в центре экрана в виде ярко светящейся сплошной засветки или отдельных пятен.

Несинхронные импульсные помехи создаются радиолокационны­ми станциями, работающими на одинаковых рабочих частотах. При небольшом удалении источника помех от станции помехи имеют вид сплошных спиралей, проходящих через весь экран. По мере увели­чения расстояния между РЛС помехи имеют вид отрезков спира­лей (рис. 15.2).

При наличии активных помех первый оператор обязан: определить на экране ИКО тип помех и степень их воздействия на РЛС;

доложить начальнику станции (смены): «АКТИВНЫЕ ПО­МЕХИ».

При слабой и средней интенсивности помех первый оператор обязан:

изменить ручками УСИЛЕНИЕ на блоках видеосигналов (блок 24) и УПЧ (блок 148) усиление приемника и режим работы ИКО в целях ослабления влияния помех;

установить тумблер ШАРУ-БЕЗ ШАРУ СДУ на блоке 148 в положение ШАРУ и шлицем ШАРУ подобрать такой уровень Усиления, чтобы цели были различимы на фоне шумов;

Рис. 14.2. Вид экрана при воздействии на РЛС несинхронных импульсных помех

установить переключатель рода работы на сервоусилитиле АПЧ (блок 42) в положение ВЫКЛ. и ручкой НАСТРОЙКА блока УВЧ (блок 115) отстроить приемник в пределах диапазона работы АПЧ; если цель просматривается на фоне помех, оператор докладывает: «ЦЕЛЬ 00 В АКТИВНЫХ ПОМЕХАХ НАБЛЮДАЮ».

Рис. 14.3. Вид экрана при воздействии на РЛС активных помех.

При интенсивной помехе, когда изменение усиления приемника и режима ИКО не позволяет обнаружить цель на фоне помехи, оператор докладывает начальнику станции (смены): «ЦЕЛЬ В АКТИВНЫХ ПОМЕХАХ НЕ НАБЛЮДАЮ», определяет средний азимут и сектор помех и докладывает: «АЗИМУТ 000, СЕКТОР 000 ГРАДУСОВ» (рис. 15.3) или «ПОМЕХИ ПО ВСЕМУ ЭК­РАНУ».

По команде с КП: «ПЕРЕЙТИ НА ЗАПАСНУЮ ЧАСТОТУ» выключатель ЗАП. ГЕНЕР.— ВЫКЛЮЧЕНО на пульте перестройки оператор устанавливает в положение ВЫКЛЮЧЕНО и поочередно нажимает кнопки 2,-3, 4-го каналов. При перестройке РЛС на частоту 2, 3, 4-го каналов определяет не подавленный по­мехами канал, после чего выключатель на блоке 44 устанавливает в положение ЗАП. ГЕНЕР.

При получении с КП указания о выдаче пеленга постановщика активных шумовых помех оператор обязан в строго определенное время выдавать на КП средний азимут сектора засвета за счет приема по основному лепестку; если в зоне обзора станции не­сколько постановщиков помех, то пеленги постановщиков помех оператор выдает в строго определенной последовательности.

При воздействии на РЛС несинхронных импульсных помех пе­реключатель рода работы на входном блоке ЧПК (блок 31) не­обходимо установить в положение I.

При применении противником пассивных помех оператор до­кладывает начальнику станции: «ПАССИВНЫЕ ПОМЕХИ».

При слабой интенсивности помех первый оператор должен уста­новить на блоке видеосигналов (блок 24) тумблер КОНТРАСТ­НО в верхнее положение; при наблюдении отметок от целей до­ложить: «ЦЕЛЬ 00 В ПАССИВНЫХ ПОМЕХАХ НАБЛЮДАЮ».

При сильной интенсивности помех, когда невозможна проводка целей на фоне помехи (рис. 15.4) оператор обязан установить:

переключатель рода работы на блоке 31 — в положение II;

ручкой АЗИМ. ПОМ. I (блок 58) стрелку — на средний ази­мут помехи;

переключатель КОНТР.—СТРОБ I —СТРОБ I + II (блок 58) — в положение СТРОБ I, а ручку ШИРИНА ПОМЕХИ —в крайнее правое положение;

переключатель МАСШТАБ на блоке 21 — в положение 50 ЗА-ДЕРЖ-, а переключатель рода работы —в положение ЭЗ+М + 3;

ручки НАЧАЛО ПОМЕХИ и СТРОБ ДИПОЛЬНЫЕ на блоке стробов — в положение, соответствующее началу дальности и про­тяженности помехи; при этом в застробированном участке пассив­ная помеха должна скомпенсироваться. Если пассивная помеха будет перемещаться под действием ветра, то в зоне строба будут наблюдаться остатки от помех. Для их компенсации необходимо:

установить ручкой АЗИМУТ (на блоке 143) красную стрелку на середину азимута наблюдаемой помехи;

совместить ручкой УСТ. НУЛЯ на блоке 143 черную стрелку с красной;

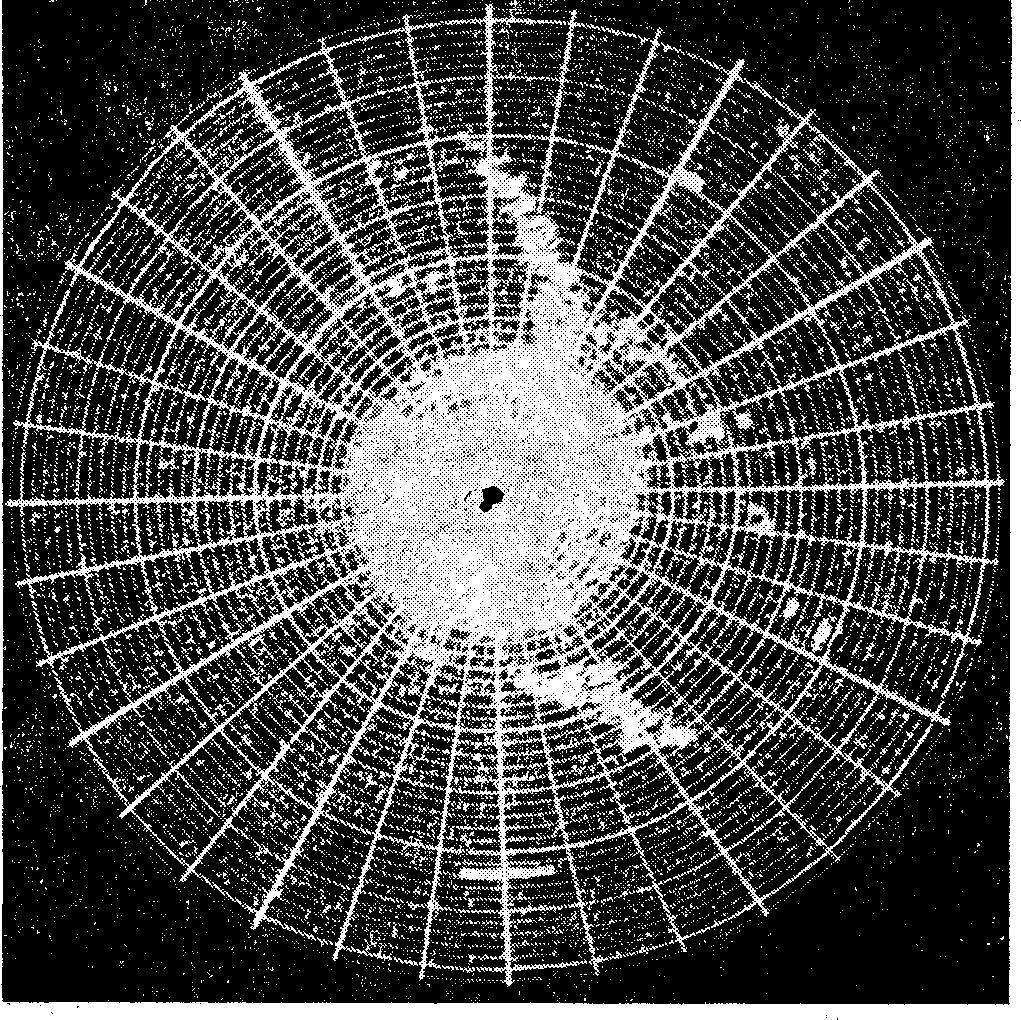

Рис. 14.4. Вид экрана ИКО при воздействии на РЛС пассивных помех

установить скорость вращения антенны 2 об/мин и переклю­чатель ВРАЩЕНИЕ —УСТ. АЗИМ. на блоке 143 перевести в по­ложение УСТ. АЗИМ.;

после установки антенны на заданный азимут ручкой КОМ-ПЕНСАЦ. I на блоке 143 добиться минимума пассивной помехи по экрану блока 21;

для устранения остатков ручкой УСИЛЕНИЕ на блоке видео­сигналов (блок 24) подобрать наилучшее выделение полезных сигналов на экране ИКО;

включить вращение антенны, установив переключатель ВРА­ЩЕНИЕ—УСТ. АЗИМ. на блоке 143 в положение ВРАЩЕНИЕ, и ручкой ШИРИНА ПОМЕХ на блоке 58 выбрать необходимую ширину строба.

Если ширина помехи по азимуту велика, то скорость ветра необходимо скомпенсировать на крайних азимутах участков по­мехи, для чего:

установить антенну на левый край помехи и ручкой УСТ. НУЛЯ на блоке 143 совместить черную стрелку с красной;

ручкой КОМПЕНСАЦ. I на блоке 143 добиться минимума пас­сивной помехи;

установить антенну на правый край помехи;

ручкой КОМПЕНСАЦ. II добиться минимума пассивной по­мехи;

включив вращение антенны, ручкой УСИЛЕНИЕ на блоке 24 добиться нужного выделения полезных сигналов.

При наличии в зоне обнаружения двух участков пассивных по­мех компенсация их производится так же, как и в случае протя­женной по азимуту помехи, при этом необходимо установить руч­ку АЗИМ. ЛОМ. II на блоке 58 на средний азимут второй помехи, а переключатель КОНТР.—СТРОБ I —СТРОБ 1 + 11 — в положе­ние CTPOБ I + II.

Для надежности обнаружения и проводки целей в зоне дейст­вия пассивных помех необходимо переключатель ЗАПУСК на блоке 25 периодически устанавливать из положения СИММЕТР. в положение НЕСИММЕТР. и обратно, исключая влияние «сле­пых» скоростей.

При воздействии на станцию сильных активных или пассивных помех, когда отстроиться от них не удается, запрещается выклю­чать станцию, так как в ряде случаев даже в условиях помех большой интенсивности может появиться возможность обнаруже­ния и сопровождения целей. Кроме того, непрекращающаяся ра­бота станций не дает возможности противнику судить об эффек­тивности помех. В этом случае оператор определяет и передает координаты участков, забитых помехами, осуществляет разведку интенсивности помех по всему диапазону, а также ведет наблю­дение за целями, выходящими из зоны помех, и докладывает: «ИЗ ЗОНЫ ПОМЕХ ВЫШЛА ЦЕЛЬ 00, 000 (азимут), 000 (даль­ность)».
