§ 4. Контроль функционирования аппаратуры с-119

Для включения стойки 12 аппаратуры С-119 необходимо:

на стойке 12 выключатель ВЕНТИЛЯТОР установить в положе­ние ВКЛ.;

выключатель ПИТАНИЕ на пульте включения установить в по­ложение ПИТАНИЕ;

проверить величину питающего напряжения и переключателем МЕНЬШЕ — БОЛЬШЕ установить 220±5 В на блоке 205.

На блоке 202:

переключатель СЛЕЖЕН. — ВЫКЛ. — ИМИТАТ. установить в положение СЛЕЖЕН.;

выключатель ПСП установить в положение ПСП, при этом за­горается лампочка НАКАЛ;

спустя 1—1,5 мин после включения накала выключатель АНОД установить в положение АНОД, при этом загорается лампочка АНОД.

Проверка прохождения сигналов с П-14Ф на индикатор ИА-02 производится в комплексе с высотомером ПРВ-11.

§ 5. Аппаратура дистанционного управления (аду)

При применении противником оружия массового поражения боевая работа радиотехнических подразделений будет проходить в условиях длительного радиоактивного, химического и бактериологического (биологического) заражения. Радиотехнические подразделения будут подвергаться как непосредственному огнево­му воздействию, так и косвенному поражению, когда противник наносит удар по близко расположенным от них объектам.

Выход из строя личного состава, боевой техники и нарушение управления подразделениями может привести к потере боеспособ­ности. Одним из основных мероприятий, направленных на повы­шение живучести радиотехнических подразделений и позволяю­щих осуществлять непрерывно боевую работу в течение спада уровней радиации до безопасных значений, является применение на РЛС аппаратуры дистанционного управления. При наличии АДУ расчет РЛС может вести боевую работу, находясь в защи­щенном КП на удалении до 1000 м от аппаратных прицепов АП-1 и АП-2.

В состав АДУ входят:

пульт дистанционного управления (блок 187), размещенный в аппаратном прицепе АП-3 (рис. 10.5);

блок коммутации (блок 186), размещенный в стойке 103 аппа­ратного прицепа АП-1 (рис. 10.6).

С пульта дистанционного управления (ПДУ) производятся следующие операции (рис. 10.7):

включение и выключение питания РЛС при поданном первич­ном напряжении на блок 167;

переключение мощности передающего устройства 50—100%;

сброс перегрузки по цепям АНОД +14 кВ генераторной лампы и модулятора, по цепям накала модуляторных ламп и питания си­стемы вентиляции и СВСА, а также повторное включение станции;

включение, выключение и переключение скорости вращения антенны;

установка антенны на заданный азимут;

переключение зон обнаружения (ВЕРХ. или НИЖН.);

включение автоматического переключения зон обнаружения через один оборот антенны;

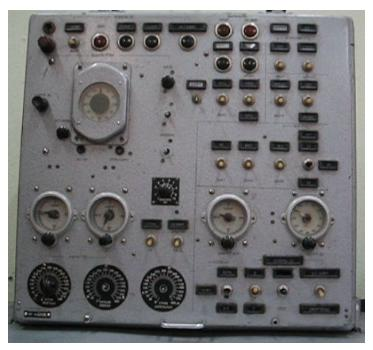

Рис. 10.5. Передняя панель пульта дистанционного управления .

Рис. 10.6. Передняя панель блока коммутации.

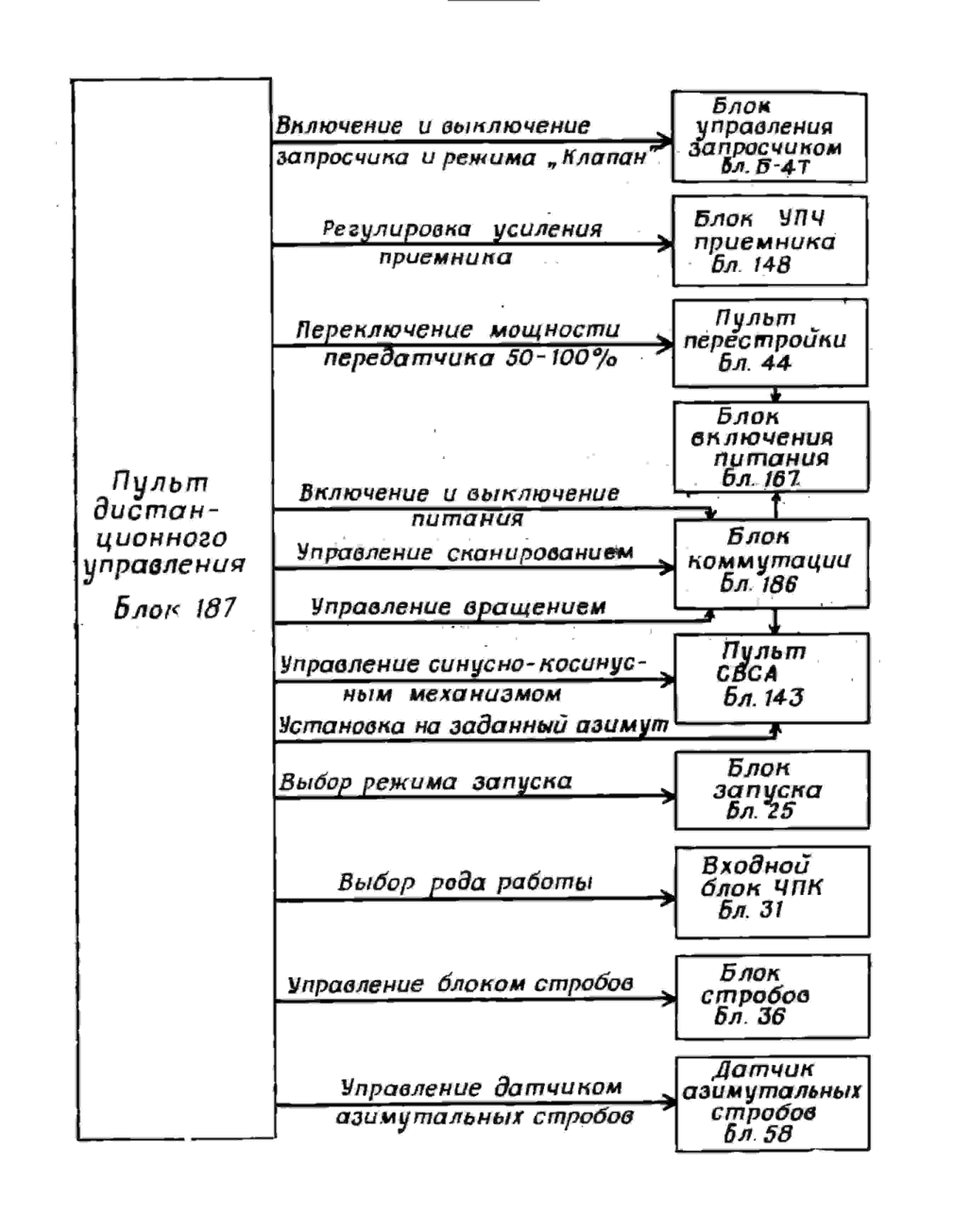

Рис. 10.7. Структурная схема АДУ.

выбор азимута автоматического переключения зон обнару­жения;

выбор рода работы аппаратуры защиты от помех;

установка зон когерентного и амплитудного каналов (управ­ление работой блоков 36 и 58);

компенсация скорости перемещения пассивной помехи под дей­ствием ветра;

выбор режима запуска (симметричный или несимметричный);

включение и выключение питания и синхронно-следящего при­вода запросчика;

управление режимами работы запросчика («с клапаном» или «без клапана»);

регулировка усиления приемника.

Команды с пульта дистанционного управления поступают на исполнительные элементы управляемых блоков (блоки 25, 31, 36, 38, 58, 143, 44, 148, 167 и аппаратуру запросчика) непосредствен­но или после декодирования в блоке 186. Сигналы об исполнении команд или включении соответствующего режима поступают не­посредственно с управляемых блоков на пульт дистанционного управления либо после кодирования в блоке 186.

Кодирование команд и сигналов управления обеспечивает уп­лотнение каналов связи между пультом дистанционного управле­ния и управляемой аппаратурой РЛС. Кодирование команд или сигналов управления осуществляется путем передачи двух команд, (сигналов) по одной линии связи в виде постоянных напряжении разной полярности.
