Принцип работы аппаратуры с-14
Принцип работы аппаратуры рассмотрим по функциональной схеме (рис. 10.2).
С входного блока сопряжения (блок 126) каждой РЛС замешанные попарно сигналы ЭХО + ЗАПУСК, М. ОТМ + СЕВЕР, A3. ОТМ. + ЗАПРОС по кабельной линии поступают на пульт управления и сигнализации (блок 1). Одновременно на пульт управления через щит сигнализации (блок 4) от блока сельсинов-датчиков (блок 5) или имитатора вращения (блок 6) подается напряжение ССП. С пульта управления напряжение ССП от РЛС, работающей в боевом режиме, подается на три выхода и далее на сопрягаемые системы, а от РЛС, работающей в имитаторном режиме, — на один выход. С четвертого выхода от РЛС, работающей в боевом режиме, напряжение ССП подается для внешней синхронизации по вращению РЛС П-12НП при сопряжении ее с РЛС П-14Ф.
С блока управления и сигнализации видеосигналы от обеих РЛС через переключатель СТАНЦИЯ 1—2 подаются на выходной блок сопряжения (блок 2). В выходном блоке сопряжения сигналы, поступающие с РЛС, разделяются, усиливаются и подаются на три выхода с РЛС, работающей в боевом режиме, и на один выход с РЛС, работающей в имитаторном режиме.
На выходной блок сопряжения с сопрягаемых систем через разъемы Ф33 и Ф34 могут подаваться импульсы бланкирования и импульсы запуска. В выходном блоке импульсы усиливаются и через блок управления импульсы запуска подаются на обе РЛС, а импульс бланкирования только на РЛС, работающую в боевом режиме.
Сигнализация на пульте управления о том, что ВЫСОКОЕ ВКЛЮЧЕНО, ВЫСОКОЕ ВЫКЛЮЧЕНО, ИЗЛУЧЕНИЕ ЕСТЬ, ИЗЛУЧЕНИЯ НЕТ, включение и выключение опознавания, а также управление системой перестройки станции возможно только с РЛС, работающей в боевом режиме. Сигнализация на КП о готовности РЛС к боевой работе СТАНЦИЯ ГОТОВА, СТАНЦИЯ НЕ ГОТОВА производится от обеих РЛС, т. е. независимо от положения переключателя СТАНЦИЯ 1—2.
Стабилизированные напряжения +200 В и —150 В вырабатываются в блоке 3.

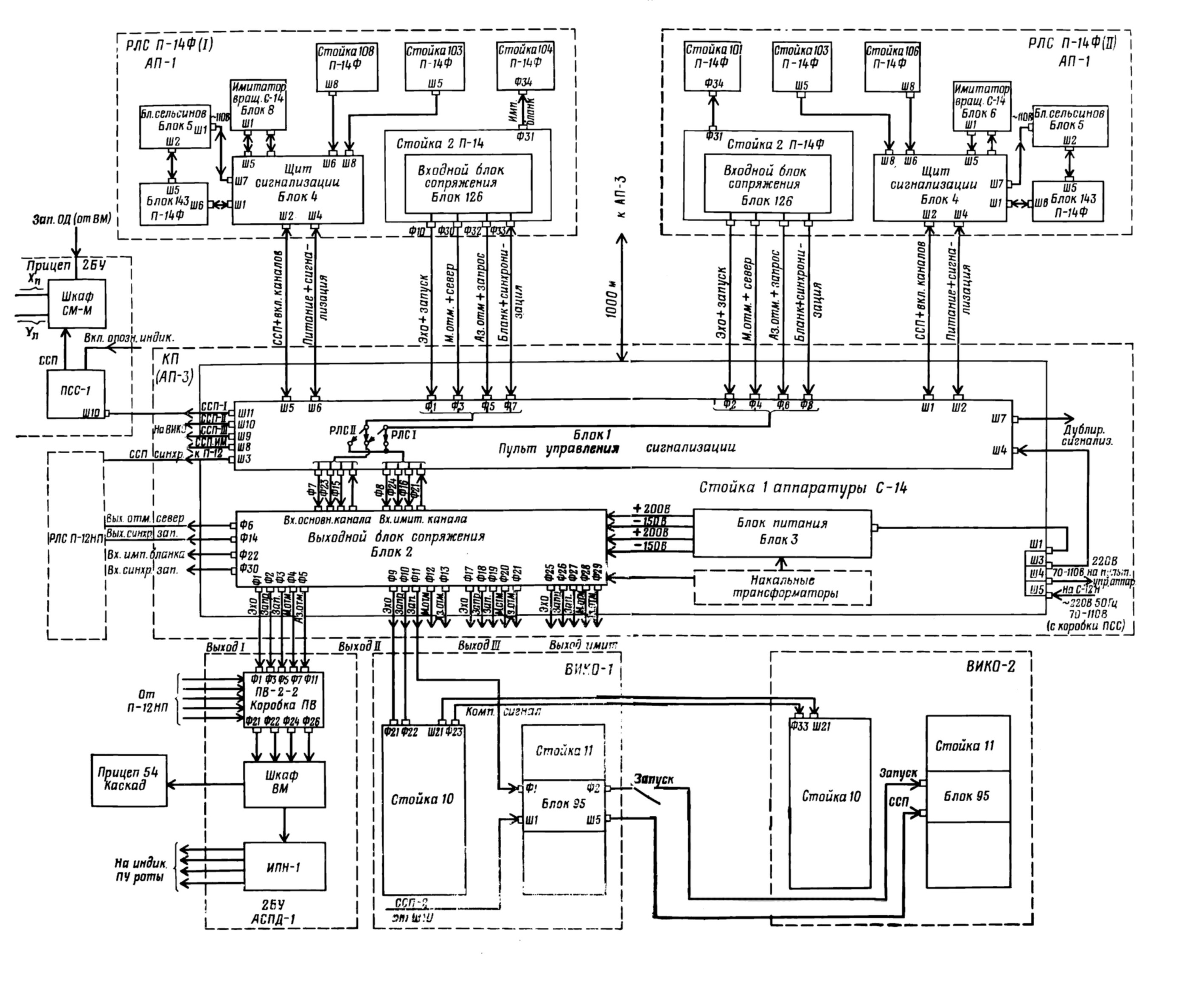

Рис. 10.2. Функциональная схема аппаратуры С-14.
§ 2. Контроль функционирования аппаратуры с-14
Для включения аппаратуры С-14 необходимо произвести следующие операции.
На блоке 4 установить:
переключатель ИМИТАТОР — РАБОТА — в положение РАБОТА;
переключатель СКОРОСТЬ ВРАЩЕНИЯ — в положение 2 ОБ/МИН, если РЛС работает в имитаторном режиме.
На блоке 1 выключатель ПИТАНИЕ установить в положение ПИТАНИЕ.
На блоке 3:
выключатели НАКАЛ обоих каналов установить в положение ВКЛЮЧЕНО;
через 1—1,5 мин после включения накала выключатели АНОД установить в положение ВКЛЮЧЕНО. При этом должны загореться сигнальные лампочки.
Для проверки цепей управления и сигнализации необходимо проделать следующие операции.
На блоке 1 нажать кнопку КОНТРОЛЬ, при этом должны загореться лампочки всех табло.
На блоке 4 переключатель СТАНЦИЯ, поочередно устанавливая в положение ГОТОВА или НЕ ГОТОВА, убедиться, что на блоке 1 загораются соответствующие табло.
На блоке 1 нажать кнопку ВКЛЮЧИТЬ СТАНЦИЮ, при этом на блоке 4 должно загореться табло ВКЛЮЧИТЬ СТАНЦИЮ, а в блоке 167 включится сирена. При нажатии на блоке 4 кнопки КОМАНДА ПРИНЯТА выключается сирена в блоке 167, а на блоке 1 загорается табло ПРИНЯТО.
При включении на передатчик высокого 50% на блоке 4 загорается табло ВЫСОКОЕ ВКЛЮЧЕНО, а на блоке 1 табло ИЗЛУЧЕНИЯ НЕТ.
При включении на передатчик высокого 100% на блоках 1 и 4 загораются табло ИЗЛУЧЕНИЕ ЕСТЬ.
При установке выключателя ИЗЛУЧЕНИЕ 1 на блоке 1 в нижнее положение должны погаснуть табло ИЗЛУЧЕНИЕ ЕСТЬ на блоках 1 и 4.
На блоке 1 переключатель СТАНЦИЯ 1—2 установить в положение 2 и проверить цепи управления и сигнализации с РЛС № 2 в соответствии с вышеизложенной методикой.
Проверка прохождения видеосигналов и напряжения ССП с РЛС производится по отображению сигналов на экранах индикаторов и вращению развертки.
