Проверка режима установки антенны на заданный азимут
включить I скорость вращения антенны (2 об/мин);
ручкой АЗИМУТ установить красную стрелку азимутального прибора на азимут контрольного местного предмета или точно на СЕВЕР (0°);
переключатель УСТ. АЗИМ. — ВРАЩЕНИЕ установить в положение УСТ. АЗИМ.
Антенна РЛС (развертка на ИКО) должна остановиться в направлении КМП или СЕВЕР.
При вращении ручки АЗИМУТ влево и вправо антенна РЛС (развертка ИКО) должна плавно вращаться и останавливаться в направлении азимута красной стрелки азимутального прибора с точностью не хуже ±6°.
Переключатель УСТ. АЗИМ. — ВРАЩЕНИЕ установить в положение ВРАЩЕНИЕ и убедиться, что антенна начинает вращаться со скоростью 2 об/мин.
Проверка режима сканирования
На блоке 143:
переключатель ЗОНА установить в положение В — Н;
по загоранию сигнальных лампочек ВЕРХ и НИЖН., а также по срабатыванию реле убедиться, что на заданном азимуте, установленном ручкой АЗИМУТ В — Н, происходит переключение зон обнаружения;
переключатель ЗОНА установить в положение НИЖН.
Глава 10 аппаратура сопряжения и дистанционного управления
§ 1. Аппаратура сопряжения с-14
Аппаратура С-14 предназначена для сопряжения одной или двух РЛС П-14Ф с аппаратурой КП, а также для обеспечения синхронной работы по запуску и вращению РЛС П-12НП от РЛС П-14Ф.
Аппаратура обеспечивает:
а) передачу с РЛС на КП:
сигналов о готовности РЛС к включению, о включении высокого напряжения и о наличии излучения;
радиолокационных сигналов и угла поворота антенны;
импульсов запуска, сигналов ССП, отметки СЕВЕР при сопряжении с РЛС П-12НП;
б) передачу с КП на РЛС: импульсов синхронизации; импульсов бланкирования;
в) дистанционное управление с КП:
включением и выключением излучения РЛС;
включением запроса;
переключением частот;
переключением на работу от одной из двух РЛС П-14Ф.
Кроме того, аппаратура обеспечивает одновременную работу двух РЛС П-14Ф, при этом от одной РЛС, работающей в боевом режиме, обеспечиваются три выхода, а от РЛС, работающей в имитационном режиме, — один выход.
Состав аппаратуры с-14
С-14 включает в себя два комплекта аппаратуры, устанавливаемые на каждой РЛС, и один комплект аппаратуры, устанавливаемый на КП.
В состав каждого комплекта, устанавливаемого на РЛС, входят:
щит сигнализации (блок 4), с которого осуществляется сигнализация о готовности РЛС к боевой работе, прием команд с КП и включение имитатора вращения антенны;

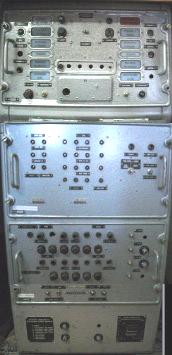

Рис. 10.1. Вид стойки сопряжения С-14.
имитатор вращения (блок 6), который предназначен для имитации вращения антенны РЛС при тренировке расчета.
В состав комплекта, устанавливаемого на КП, входят (рис. 10.1):
пульт управления и сигнализации (блок 1), с которого осуществляется переключение РЛС, подача команд на включение РЛС, включение и выключение излучения и запроса, управление перестройкой РЛС, а также отображение сигналов о готовности РЛС к боевой работе, о включении высокого напряжения и наличии излучения;
выходной блок сопряжения (блок 2), в котором осуществляются усиление сигналов, приходящих с РЛС, их разделение и подача на выходы, а также замешивание импульсов запуска и бланкирования, поступающих с КП;
блок питания (блок 3) для получения стабилизированных напряжений + 200 В и —150 В, питающих выходной блок сопряжения.
