Ручное вращение

При установке выключателя В1 в положение РУЧНОЕ со схемы коммутации отключается напряжение +26 В. Через замкнувшиеся контакты 1—3 выключателя В1 +26 В подается на электромагнит­ные муфты ЭМ5 и ЭМ4, которые включают кинематическую цепь вращения от двигателей переменного тока. Валы двигателей пере­менного тока приводятся в движение рукояткой и через включен­ные электромагнитные муфты ЭМ5 и ЭМ4 производится вращение антенны.

§ 3. Управление сканированием антенны

Устройство управления сканированием предназначено для ком­мутации излучателей облучателя антенны при формировании штатной и высотной зон обнаружения.

Коммутация осуществляется с помощью схемы, формирующей команды управления электромагнитными приводами облучателя антенны (рис. 9.4).

В состав схемы входят:

сельсин-трансформатор в блоке 143 или в блоке 187 при дистан­ционном управлении;

фазочувствительный выпрямитель;

несимметричный триггер;

релейная схема управления.

При установке переключателя ЗОНА на пульте управления СВСА в положение НИЖН. напряжение +26 В на релейную схему не подается. Схема будет находиться в таком состоянии, что на электромагнитные приводы будет подаваться команда на формирование штатной зоны обнаружения и энергия от передатчика бу­дет распределяться между двумя излучателями.

При установке переключателя ЗОНА на блоке 143 в положение ВЕРХ на релейную схему будет подаваться напряжение +26 В и схема перейдет в другое состояние. В этом случае на электромаг­нитные приводы будет подаваться команда на формирование высот­ной зоны обнаружения и энергия от передатчика будет распреде­ляться между тремя излучателями.

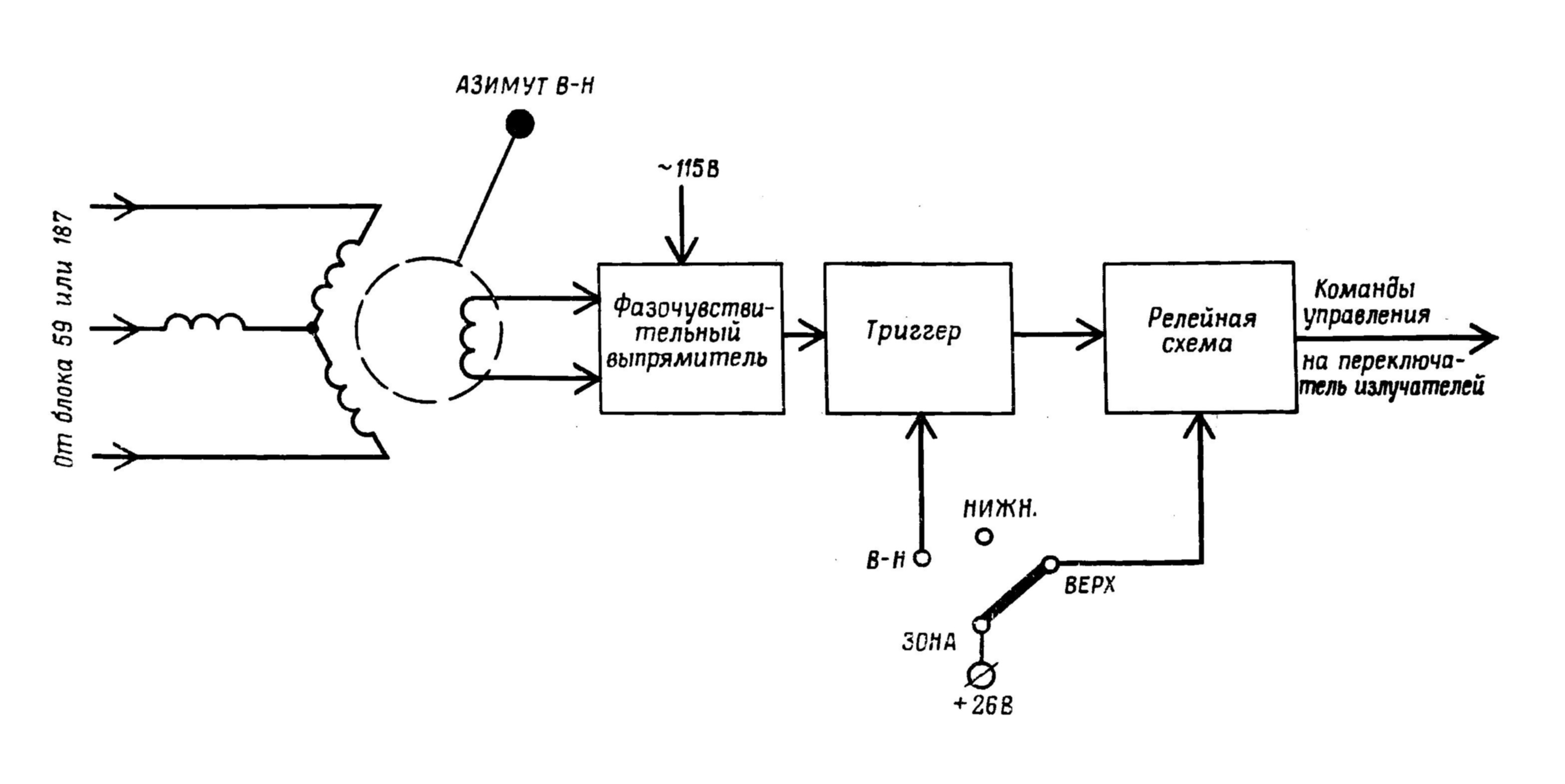

Рис. 9.4. Функциональная схема устройства сканирования.

При установке переключателя ЗОНА в положение В — Н (ре­жим сканирования) осуществляется автоматическое переключение режимов штатной и высотной зон обнаружения через один оборот антенны. В этом режиме на триггер через контакты переключателя подается напряжение постоянного тока +26 В. Триггер под дейст­вием управляющего) напряжения вырабатывает разнополярные импульсы, чередующиеся через один оборот антенны.

Управляющее напряжение поступает с сельсина-трансформато­ра блока 143 при местном управлении или с сельсина-трансформа­тора блока 187 при дистанционном управлении. В фазочувствительном выпрямителе переменное напряжение с сельсина-трансформа­тора во взаимодействии с опорным напряжением выпрямляется и в виде огибающей подается на триггер. Переход огибающей управ­ляющего напряжения из положительного значения в отрицательное задается ручкой АЗИМУТ В — Н на блоке 143 (или 187), тем са­мым задается момент перехода триггера из одного состояния в дру­гое через один оборот антенны.

§ 4. Контроль функционирования

Проверка автоматического включения вращения и переключения

скоростей

При включении РЛС убедиться, что вращение антенны со ско­ростью 2 об/мин начинается через 5 мин после нажатия кнопки ПИТАНИЕ ВКЛЮЧЕНО на блоке 167.

Последовательным нажатием кнопок на блоке 143 включить вращение антенны со скоростью 4 об/мин, а затем 6 об/мин и убе­диться, что переход с одной скорости на другую и вращение антен­ны происходят плавно.
