§ 8. Блок сопряжения (блок 126)

Блок сопряжения предназначен для замешивания и усиления сигналов, передаваемых с РЛС по кабельной линии на ВИКО или на стойку сопряжения С-14 (рис. 8.10).

Блок может работать в двух режимах: ВИКО и 1РЛ-52. Режим ВИКО используется при непосредственном сопряжении выносных индикаторов с основным ИКО. В этом режиме блок обеспечивает замешивание импульсов запуска, эхо-сигналов, сигналов опознавания и сигналов отметки СЕВЕР в комплексный сигнал для передачи его по кабельной линии на ВИКО. Кроме того, в этом режиме блок обеспечивает выделение синхронизирующих импульсов, посту­пающих с другой РЛС.

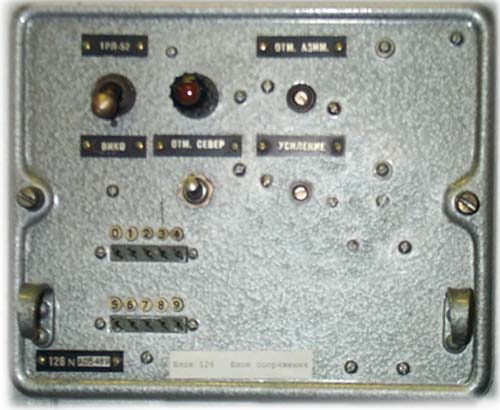

Рис. 8.10. Передняя панель блока сопряжения

Импульсы запуска поступают с блока 25, усиливаются усили­телем Л8б и через выходной каскад подаются на выходные каскады.

Эхо-сигналы отрицательной полярности поступают с блока 33 и через катодный повторитель Л1а подаются на усилитель Л1б. На усилитель Л1б поступают также сигналы опознавания, азиму­тальные отметки и отметка СЕВЕР при включенном выключателе ОТМ. СЕВЕР. Комплексный сигнал выделяется на общей на­грузке резистора R13, усиливается усилителем Л11б и через катод­ный повторитель по кабельной линии передается на ВИКО.

Режим 1РЛ-52 используется при сопряжении РЛС П-14Ф с дру­гими системами (АСУ) и с РЛУ (КП). В этом режиме блок сопря­жения связан с аппаратурой сопряжения С-14 четырьмя кабельны­ми линиями. По трем кабельным линиям с блока 126 на аппара­туру С-14 передаются замешанные и усиленные:

эхо-сигналы и импульсы запуска;

отметки дальности и отметка СЕВЕР;

азимутальные отметки и сигналы опознавания.

На блок сопряжения с РЛУ (КП) в этом режиме по отдельной кабельной линии поступают импульсы синхронизации и бланкиро­вания. В блоке 126 импульсы разделяются и импульсы синхрони­зации передаются на блок 25, а импульсы бланкирования на блок УПЧ (блок 148).

§ 9. Индикатор контроля (блок 21)

Индикатор контроля предназначен для контроля работы систем и устройств станции, а также может быть использован как индика­тор дальности при определении состава групповой цели.

Индикатор контроля имеет следующие режимы работы (рис. 8.11):

ЭА, при котором на экране индикатора отображаются эхо-сиг­налы амплитудного канала;

ЭК, при котором на экране индикатора отображаются эхо-сиг­налы когерентного канала;

КВ, при котором производится контроль выходного напряжения синусно-косинусного механизма;

ЭЗ+М+3, при котором индикатор контроля используется как индикатор дальности;

КОНТР., при котором индикатор используется как контрольный осциллограф.

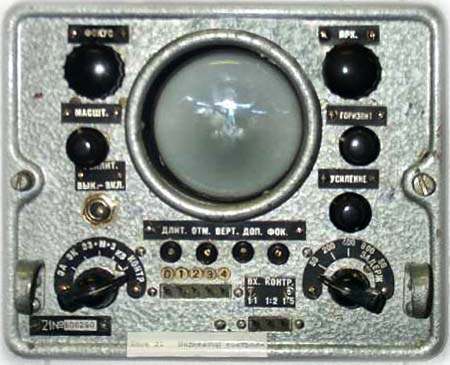

Рис. 8.11. Передняя панель индикатора контроля

Индикатор контроля имеет масштабы по дальности: 50, 200, 400, 800 и 50 км с задержкой. Масштаб 50 км с задержкой исполь­зуется при определении состава групповой цели. Задержка уста­навливается плавно от 0 до 600 км ручкой НАЧАЛО ПОМЕХИ блока 36, а переключатель РОД РАБОТЫ блока 58 должен быть установлен в положение КОНТРОЛЬ.

§ 10. Выносное индикаторное устройство (вико)

Выносные индикаторные устройства предназначены для увели­чения информационной способности, а также для наведения ИА и целеуказания ЗРВ (рис. 8.12).

В комплект РЛС входят два выносных индикаторных устройст­ва (ВИКО I, ВИКО II). Оба ВИКО размещаются в аппаратном прицепе АП-3. Каждый комплект ВИКО включает в себя стой­ки 10 и 11.

В стойке 10 находятся:

блок трубки (блок 122);

блок развертки (блок 123);

блок видеосигналов (блок 24);

блок калибратора (блок 29);

индикатор контроля (блок 21);

блок сервоусилителя системы передачи азимута на ВИКО (блок 55);

блок серводвигателя ВИКО (блок 76);

входной блок сопряжения (блок 27).

В стойке 11 находятся:

выносной пульт управления (блок 95);

пульт включения ВИКО (блок 90);

блоки питания (блоки 91, 92, 93, 94).

Входной блок сопряжения (блок 27) предназначен для усиления комплексного сигнала, выделения импульса запуска, а также для передачи импульсов синхронизации по кабельной линии на блок при работе РЛС в режиме внешней синхронизации.

С пульта управления ВИКО можно производить перестройку РЛС на запасные частоты, включение и выключение излучения, звуковую сигнализацию на включение и выключение станции.

На блоке трубки ВИКО (стойка 10) имеется блок переключа­телей. Выключателями блока можно включать рабочий запрос, контрольный запрос и индивидуальное опознавание.

Остальные блоки ВИКО аналогичны блокам основного ИКО.

Электропитание ВИКО производится от местной трехфазной сети напряжением 220 В, частотой 50 Гц или от агрегата АД-5.
