§ 6. Блок калибратора (блок 29)

Калибратор предназначен для формирования 10-, 50- и 100-км отметок дальности (рис. 8.7). Принцип работы калибратора поясняется графиками, показанными на рис. 8.8.

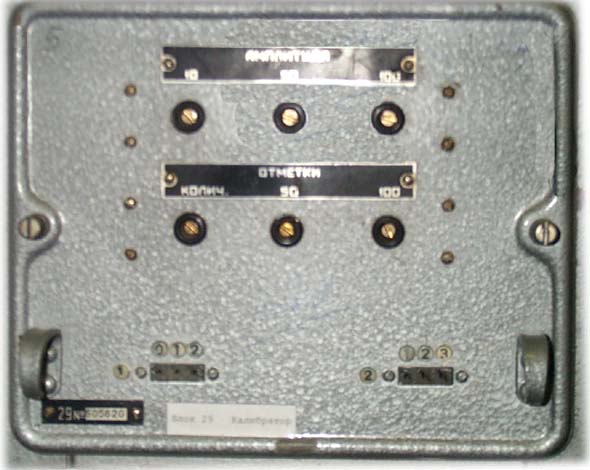

Рис. 8.7. Передняя панель блока калибратора

Импульс запуска, поступающий с блока синхронизатора, запу­скает генератор прямоугольных импульсов. Генератор вырабатыва­ет расширенный импульс отрицательной полярности, длительность которого равна длительности развертки и регулируется шлицем ОТМЕТКИ КОЛИЧ. Этот импульс поступает на каскад с контуром ударного возбуждения, в котором в течение длительности этого импульса вырабатывается синусоидальное напряжение с частотой 15 кГц. Далее это напряжение ограничивается и каждым положи­тельным полупериодом синусоидальных колебаний запускается генератор 10-км отметок дальности. С выхода генератора 10-км от­метки поступают на смеситель 10-, 50-, 100-км отметок и на пяти­кратный делитель частоты. Пятикратный делитель частоты форми­рует 50-км отметки дальности. Шлицем ОТМЕТКИ 50 устанавли­вается такой режим работы делителя, чтобы он срабатывал при поступлении на его вход каждой пятой 10-км отметки дальности. С выхода пятикратного делителя 50-км отметки поступают на входы смесителей 10-, 50-, 100-км и 50-, 100-км отметок дальности, а также на вход двукратного делителя.

Двукратный делитель формирует 100-км отметки. Шлицем ОТМЕТКИ 100 устанавливается такой режим работы делителя, при котором он срабатывает от каждой второй 50-км отметки дально­сти. С выхода двукратного делителя 100-км отметки поступают на входы смесителей 10-, 50-, 100-км и 50-, 100-км отметок дальности. Кроме того, с выхода двукратного делителя частоты 100-км отмет­ки дальности через катодный повторитель поступают на канал за­держки импульсов запуска блока развертки. С выхода смесителя 10-, 50-, 100-км отметки дальности подаются на индикатор контроля и через переключатель В4 на смеситель блока видеосигналов. Гра­дация отметок на экране индикатора регулируется шлицами АМПЛИТУДА 10, 50, 100. С выхода второго смесителя 50-, 100-км отметки дальности через переключатель В4 подаются на блок ви­деосигналов.

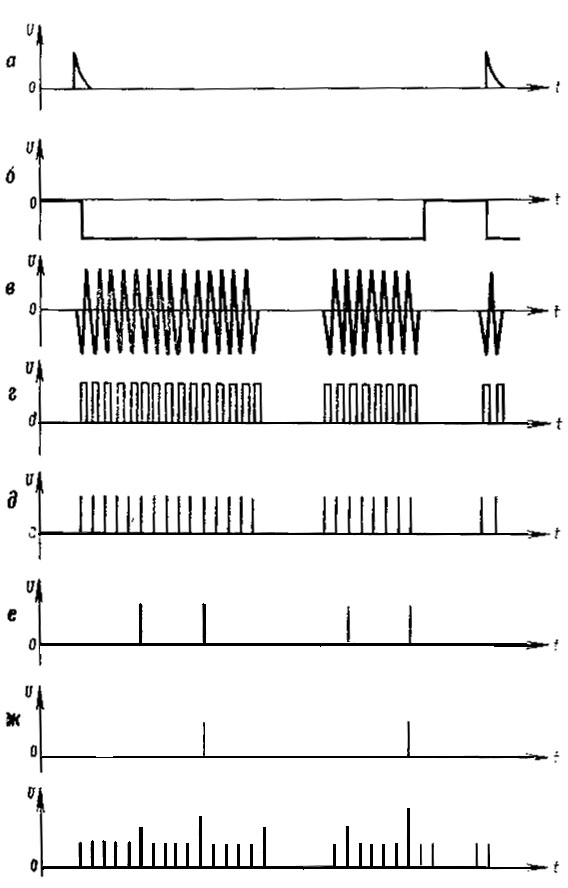

Рис. 8.8. Графики напряжения блока калибратора:

а – импульсы запуска; б – напряжение генератора прямоугольных импульсов; в – выходное напряжение каскада с КУВ; г – выходные импульсы

10-км отметок; д – выходное напряжение каскада антисовпадения;

е- выходное напряжение пятикратного делителя; ж – выходное напряжение двукратного делителя; з – выходное напряжениекалибратора

§ 7. Блок синхронизатора (блок 25)

Синхронизатор предназначен для формирования импульсов за­пуска, обеспечивающих синхронную работу всех систем и устройств РЛС. Синхронизатор может работать в двух режимах: в режиме внутренней и внешней синхронизации (рис. 8.9).

Режим внутренней синхронизации применяется при автономной работе РЛС. Режим внешней синхронизации применяется при со­пряжении П-14Ф с другой РЛС.

Рис. 8.9. Передняя панель блока синхронизатора

В режиме внутренней синхронизации основным видом запуска является симметричный запуск с частотой повторения 200 или 100 импульсов в секунду. Синхронизатор формирует импульсы запуска с частотой 100 импульсов в секунду при работе ИКО на масштабе 1200 км, а на всех остальных масштабах с частотой 200 импульсов в секунду.

Несимметричный запуск применяется для ослабления эффекта «слепых» скоростей при включенной аппаратуре защиты от пассивных помех. Несимметричный запуск представляет собой после­довательность импульсов, следующих с различными интервалами, которые повторяются через один период повторения.

Коэффициент несимметрии, определяемый как отношение двух соседних периодов повторения, регулируется шлицем НЕСИМ-МЕТР. и устанавливается равным 1,2-1,3.
