§ 5. Блок видеосигналов (блок 24)
Блок предназначен для усиления видеосигналов, формирования азимутальных отметок и замешивания в один комплексный сигнал эхо-сигналов, сигналов опознавания, масштабных отметок дальности и азимута (рис. 8.6).

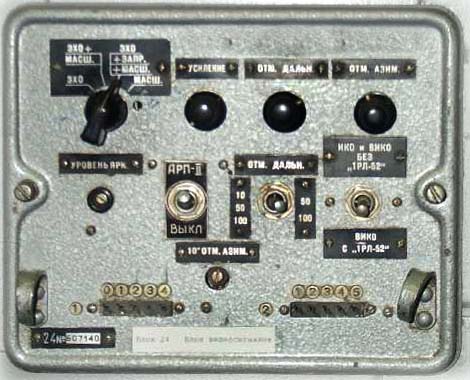

Рис. 8.6. Передняя панель блока видеосигналов
Блок может работать в следующих режимах:
ЭХО;
ЭХО + МАСШТАБ;
ЭХО + МАСШТАБ + ЗАПРОС;
МАСШТАБ.
В состав блока входят:
канал эхо-сигналов и сигналов опознавания;
канал азимутальных отметок;
импульсный смеситель.
Канал эхо-сигналов и сигналов опознавания предназначен для усиления и замешивания эхо-сигналов и сигналов опознавания. В состав канала входят: смеситель сигналов опознавания Л1, усилитель сигналов опознавания Л7а, видеоусилитель Л6. Сигналы опознавания положительной полярности от запросчика, а также сигналы опознавания от имитатора поступают на смеситель сигналов опознавания Л1. С выхода смесителя сигналы опознавания поступают на входной блок сопряжения (блок 126), а через переключатель ЗАПРОС—ВЫКЛ. в положении ЗАПРОС (на блоке 122) на усилитель сигналов опознавания Л7а, на индикатор контроля. Сигналы опознавания на усилитель проходят при установке переключателя В1 в положение ЭХО+МАСШ.+ЗАПР. Усиленные сигналы опознавания с выхода усилителя поступают на видеоусилитель Л6.
Эхо-сигналы отрицательной полярности с выхода блока 33 (выходной блок ЧПК) через выключатель ВЗ КОНТРАСТНО—ВЫКЛ., через переключатель рода работ В1 подаются на видеоусилитель Л6. Амплитуда эхо-сигнала может регулироваться переменным резистором R34 УСИЛЕНИЕ, ручка которого выведена на переднюю панель. С выхода видеоусилителя замешанные эхо-сигналы и сигналы опознавания поступают на импульсный смеситель.
Канал азимутальных отметок совместно с датчиком в блоке серводвигателя ИКО (блок 59) формирует 10° и 30° отметки азимута.
Канал включает в себя:
каскад совпадения Л2а;
генератор 10° отметок азимута Л2б, ЛЗ, Л4а;
каскад выделения 30° отметок азимута Л4б, Л5.
Отметки азимута представляют собой импульсы положительной полярности, длительность которых равна длительности развертки на индикаторе.
Каскад совпадения работает совместно с датчиком азимутальных отметок и предназначен для синхронизации канала азимутальных отметок импульсами запуска.
Датчик азимутальных отметок находится в блоке серводвигателя ИКО и представляет собой группу контактов, приводимую в действие кулачковым валиком, вращающимся синхронно с антенной РЛС. Через каждые 10° угла поворота антенны замыкаются соответствующие контакты азимутального датчика и через каскад совпадения проходит импульс запуска, который далее поступает на генератор 10° азимутальных отметок.
Генератор 10° отметок предназначен для формирования положительных импульсов длительностью, равной длительности развертки на экране. Передний фронт этих импульсов совпадает с началом развертки, а задний фронт соответствует концу развертки на экране индикатора. Длительность импульсов отметок ограничивается импульсами срыва, поступающими с блока развёртки и соответствующими концу трапецеидального импульса напряжения. Сформированные импульсы 10° отметок азимута подаются на каскад выделения 30° отметок.
Через каждые 30° угла поворота антенны замыкаются соответствующие контакты азимутального датчика и амплитуда импульсов 10° отметок возрастает, образуя 30° азимутальную отметку. Амплитуда 10° отметки относительно 30° регулируется шлицем 10° ОТМ. АЗИМ.
Положительные импульсы через переключатель рода работы поступают на импульсный смеситель.
Импульсный смеситель предназначен для замешивания в один комплексный сигнал эхо-сигналов, сигналов опознавания, отметок дальности и отметок азимута. Замешанные сигналы подаются на управляющий электрод трубки. Амплитуда отметок дальности и азимута регулируется соответственно ручками ОТМ. ДАЛЬН. и ОТМ. АЗИМ. Выключателем В4 можно подавать на смеситель, а следовательно, и на блок трубки 10-, 50-, 100-км отметки дальности или 50- и 100-км отметки.
