§ 3. Блок трубки (блок 122)

Функциональная схема показана на рис. 8.2.

В блоке трубки (рис. 8.3.) применена электронно-лучевая труб­ка типа 45ЛМ1В с яркостной индикацией и магнитной системой фокусировки и отклонения электронного луча.

Радиальное отклонение электронного луча производится маг­нитным полем отклоняющей катушки L4, через которую протекает пилообразный ток выходного каскада блока развертки.

Круговой обзор осуществляется путем вращения отклоняющей катушки L4 вокруг горловины трубки синхронно с вращением антенны.

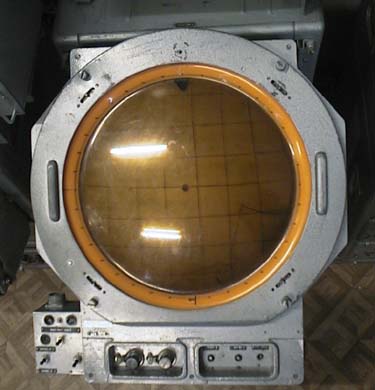

Рис. 8.3. Передняя панель блока трубки

Установка начала развертки в центр экрана производится регулировками ГОРИЗОНТ, и ВЕРТИК., с помощью которых изменя­ется величина тока, протекающего через катушку LЗ.

Фокусировка луча на экране трубки производится путем измене­ния тока, проходящего через фокусирующую катушку L2. Катуш­ка L2 находится на горловине трубки и являемся анодной нагрузкой каскадов фокусировки, собранных на лампах Л1 и ЛЗ. Величина анодных токов ламп, а следовательно, и величина тока фокусирующей катушки могут регулироваться переменным резистором R19 ФОКУС, являющимся катодной нагрузкой ламп.

Дополнительная фокусировка луча трубки осуществляется с по­мощью катушки L1, которая обеспечивает динамическую фокуси­ровку луча при движении его от центра к краю экрана трубки. Ка­тушка L1 является катодной нагрузкой выходного каскада блока развертки, питается его пилообразным током и размещена в одном кожухе с основной фокусирующей катушкой L2.

Поэтому результирующее магнитное поле фокусировки луча при его радиальном отклонении изменяется по трапецеидальному закону и складывается из постоянного поля основной катушки L2 и пилообразного поля дополнительной катушки L1.

Регулировка яркости на экране трубки осуществляется путем изменения отрицательного напряжения смещения на управляющем электроде трубки с помощью переменного резистора R1 ЯР­КОСТЬ.

Для подсвета прямого хода развертки, т.е. отклонения луча от центра к краю экрана, на ускоряющий электрод трубки подается импульс подсвета положительной полярности с канала подсвета блока развертки.

Эхо-сигналы, масштабные отметки азимута и дальности, сигна­лы опознавания, т.е. комплексный сигнал, с выхода блока видео­сигналов через конденсатор СЗ поступают на управляющий элект­род трубки, создавая яркостные отметки на экране трубки.

§ 4. Блок развертки (блок 123)

Блок развертки (рис. 8.4) включает в себя канал развертки, канал подсвета и канал задержки импульсов запуска.

Канал развертки вырабатывает ток пилообразной формы для питания отклоняющей катушки L4 в блоке трубки. Канал включает в себя пусковую лампу, генератор прямоугольных импульсов, гене­ратор трапецеидального напряжения, двухкаскадный усилитель трапецеидального напряжения и выходной каскад.

Работа канала поясняется графиками на рис. 8.5.

Импульс запуска положительной полярности с блока синхрони­затора (блок 25) или с канала задержки при работе на масштабе 200 км поступает на пусковую лампу Л1а.

П у с к о в а я л а м п а ограничивает с двух сторон импульсы за­пуска по амплитуде и обеспечивает надежный и устойчивый запуск генератора прямоугольных импульсов. С нагрузки пусковой лампы, резистора R6, импульс отрицательной полярности поступает на за­пуск генератора прямоугольных импульсов.

Г е н е р а т о р п р я м о у г о л ь н ы х и м п у л ь с о в собран на лампах Л16 и Л2 и предназначен для формирования отрицательных прямоугольных импульсов. Длительность этих импульсов устанав­ливается переключателем масштабов В1 200, 400, 600, 1200 км и пе­ременными резисторами R10, R12, R14, R85 на соответствующих масштабах. С выхода генератора импульсы отрицательной поляр­ности подаются на каналы подсвета, на управляющую сетку Л3а генератора трапецеидального напряжения и на индикатор контро­ля (блок 21).

Г е н е р а т о р т р а п е ц е и д а л ь н о г о н а п р я ж е н и я собран на лампе Л3а. За время действия отрицательного прямоугольного импульса на сетке Л3а происходит заряд конденсатора С4 от источ­ника + 200В через резисторы МАСШТАБ КОНЕЦ, МАСШТАБ НА­ЧАЛО.

Рис. 8.4. Передняя панель блока развертки

На аноде генератора формируются импульсы напряжения трапецеидальной формы, которые подаются на двухкаскадный уси­литель. Скорость нарастания этого напряжения до максимального значения зависит от положения переключателя масштабов В1 а следовательно, от величины сопротивления резисторов. Линейность (равномерность) развертки в начале и в конце зависит соответст­венно от регулировок МАСШТАБ НАЧАЛО и МАСШТАБ КОНЕЦ для каждого из четырех масштабов.

Равномерность скорости нарастания напряжения в начале трапецеидального импульса, а следовательно, линейность развертки по дальности на экране индикатора в начале ее регулируется пере­менными резисторами R21, R22, R23, R89 МАСШТАБ НАЧАЛО соответственно на каждом из масштабов.

Равномерность скорости нарастания напряжения в конце трапецеидального импульса, а следовательно, и линейность развертки по дальности на экране индикатора в конце ее регулируется перемен­ными резисторами R15, R17, R19, R87 МАСШТАБ КОНЕЦ. Кроме того, линейность развертки по дальности в конце ее обеспечивается за счет положительной обратной связи. Для этого положительное пилообразное напряжение с катодной нагрузки выходного каскада подается в зарядную цепь конденсатора С4 генератора трапецеидального напряжения, в результате чего зарядный ток конденсатора остается постоянным.

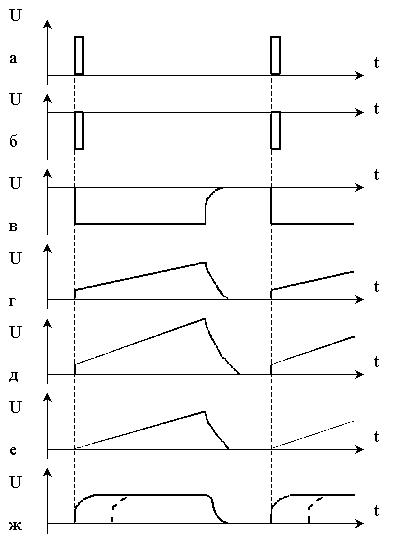

Рис. 8.5. Графики напряжений блока развертки:

а – импульсы запуска с блока 25; б – напряжение на выходе пусковой лампы Л1а; в – выходное напряжение генератора прямоугольных импульсов;

г – выходное напряжение генератора трапецеидального напряжения;

д –напряжение на выходе усилителя трапецеидального напряжения;

е – форма импульсов тока в отклоняющей катушке L4; ж – напряжение на выходе канала подсвета

Д в у х к а с к а д н ы й у с и л и т е л ь трапецеидального напряже­ния собран на лампе Л4 и служит для усиления импульсов трапе­цеидальной формы. С выхода усилителя усиленные трапецеидаль­ные импульсы положительной полярности подаются на сетку вы­ходного каскада.

В ы х о д н о й к а с к а д собран на лампе Л5. Анодной нагрузкой каскада является отклоняющая катушка L4 блока трубки. При по­ступлении на сетку Л5 импульсов трапецеидальной формы ток лам­пы и ток катушки L4 блока трубки нарастают по пилообразному закону. Поэтому электронный луч трубки линейно отклоняется от центра до края экрана. Такое отклонение луча называется прямым ходом луча (развертки). По окончании трапецеидального напря­жения на управляющей сетке лампы Л5 ее анодный ток, а следова­тельно, и ток катушки L4 становятся равными нулю и луч быстро возвращается от края экрана трубки к центру. Такое перемещение луча называют обратным ходом луча. На экране виден только пря­мой ход луна. Это обеспечивается тем, что с канала подсвета на ускоряющий электрод трубки подается положительный импульс подсвета, длительность которого соответствует установленному масштабу.

Таким образом, с поступлением каждого импульса запуска на вход канала развертки на экране индикатора высвечивается прямой ход луча (развертки). Создание радиально-круговой развертки осуществляется путем вращения отклоняющей катушки L4 серводвигателем (блок 59) через редуктор. Вращение развертки на экране индикатора производится синхронно и синфазно с вращением антенны.

Канал подсвета предназначен для формирования импульсов положительной полярности и подачи их на ускоряющий электрод трубки для подсвета прямого хода развертки.

Канал обеспечивает работу в двух режимах: без затемнения центра и с затемнением центра. В режиме без затемнения центра подсвечивается вся развертка прямого хода луча. Выключатель ЗАТЕМНЕНИЕ ЦЕНТРА — ВЫКЛ. в этом случае устанавливается в положение ВЫКЛ. При установке выключателя в положение ЗАТЕМНЕНИЕ ЦЕНТРА импульс подсвета формируется с задерж­кой под воздействием пилообразного напряжения, поступающего с выходного каскада канала развертки.

Канал задержки обеспечивает задержку импульсов запуска относительно запуска передатчика при работе на масштабе 200 км. Задержка осуществляется дискретно на 100, 200, 300, 400 км. Им­пульсы запуска поступают также с синхронизатора (блок 25).

Для более точной фиксации задержки запуска на канал задер­жки с блока калибратора (блок 29) подаются импульсы 100-км отметок дальности. При совпадении соответствующей 100-км отмет­ки дальности с импульсом запуска в канале задержки вырабатыва­ется импульс положительной полярности, который является запу­скающим для генератора прямоугольных импульсов канала раз­вертки при работе на масштабе 200 км.
