Глава 8 индикаторные устройства
§ 1. Состав и назначение индикаторных устройств
В состав индикаторных устройств входят основное индикаторное устройство (ИКО) и два выносных индикаторных устройства ВИКО I и ВИКО II.
Основное индикаторное устройство размещается в аппаратном прицепе АП-1 и предназначено для обнаружения воздушных целей, определения их текущих координат (азимута и дальности) и принадлежности к своим Вооруженным Силам. На основном ИКО можно определять состав групповых целей и осуществлять контроль за работой отдельных блоков, систем и устройств станции.
В основном индикаторном устройстве формируются импульсы запуска, синхронизирующие работу всех элементов станции.
Выносные индикаторные устройства размещаются в аппаратном прицепе АП-3, который может быть удален от прицепа АП-1 на расстояние до 1000 м. ВИКО предназначены:
для обнаружения воздушных целей, определения их текущих координат и государственной принадлежности;
для осуществления наведения ИА на воздушные цели и целеуказания средствам ЗРВ.
§ 2. Состав и характеристики основного ико
В состав основного ИКО входят (рис. 8.1):
блок трубки (блок 122);
блок развертки (блок 123);
блок видеосигналов (блок 24);
блок калибратора (блок 29);
блок синхронизатора (блок 25);
входной блок сопряжения с ВИКО (блок 126);
индикатор контроля (блок 21).
Блок трубки предназначен для отображения воздушной обстановки, определения координат целей (азимута и дальности) и государственной принадлежности.
Блок развертки предназначен для получения радиальной развертки на экране электронно-лучевой трубки.
Блок видеосигналов предназначен для замешивания и усиления эхо-сигналов, сигналов опознавания, масштабных отметок азимута и дальности и передачи их на электронно-лучевую трубку.
Кроме того, в блоке видеосигналов совместно с блоком 59 вырабатываются азимутальные отметки.

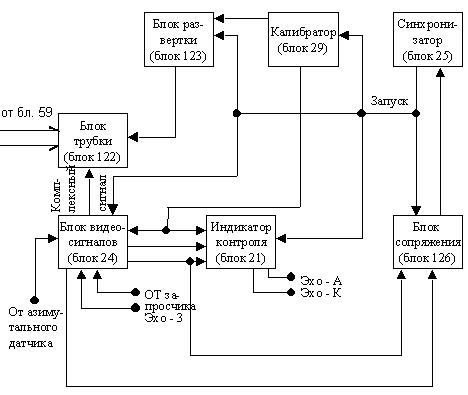

Рис. 8.1. Структурная схема основного индикаторного устройства
Синхронизатор вырабатывает импульсы запуска, синхронизирующие работу всех систем и устройств станции.
Калибратор вырабатывает масштабные отметки дальности 10, 50 и 100 км.
Блок сопряжения с ВИКО предназначен для замешивания и усиления по мощности сигналов, передаваемых с РЛС по кабельной линии на ВИКО или на аппаратуру сопряжения С-14.
Индикатор контроля предназначен для настройки и контроля работы отдельных узлов и систем станции, а также является вспомогательным индикатором дальности, позволяющим определять дальность, примерный состав и характеристику цели.
Индикатор кругового обзора имеет два режима работы: круговой и кольцевой.
В режиме кругового обзора индикатор обеспечивает работу на четырех масштабах дальности: 200, 400, 600 и 1200 км.
Масштаб 200 км применяется при обнаружении и проводке маловысотных целей, а масштаб 600 км — при работе по высотным целям. Масштаб 400 км используется при работе РЛС в дежурном режиме. Масштаб 1200 км является специальным и используется при обнаружении и проводке снижающихся космических аппаратов.
Для улучшения разрешающей способности по дальности необходимо применять более крупные масштабы.
Режим кольцевого обзора используется на масштабе 200 км с дискретной задержкой 100, 200, 300 и 400 км тогда, когда имеется целеуказание.
Рис. 8.2. Функциональная схема индикаторного устройства
