2. Проверка равенства шумов на выходе амплитудного и когерентного каналов

На блоке стробов ручки СТРОБ МЕСТНЫЕ, НАЧАЛО ПОМЕ­ХИ, СТРОБ ДИПОЛЬНЫЕ установить в левое крайнее положение. На индикаторе контроля:

переключатель МАСШТАБ установить в положение 200;

переключатель РОД РАБОТЫ в положение ЭЗ+М + 3.

На входном блоке ЧПК, поочередно устанавливая переключа­тель РОД РАБОТЫ из положения I в положение II, убедиться, что уровень шумов амплитудного защищенного и амплитудного неза­щищенного каналов на экране индикатора контроля одинаковы. Если уровни шумов неодинаковы, то шлицем УСИЛ. АМПЛ. I до­биться равенства шумов.

На блоке 36 ручку СТРОБ МЕСТНЫЕ установить на деле­ние 60.

На блоке 31 переключатель РОД РАБОТЫ установить в поло­жение I.

При этом на экране индикатора контроля до 60 км будут изо­бражаться сигналы когерентного канала, а дальше — сигналы ам­плитудного канала, защищенного от несинхронных импульсных помех.

Шлицем УРОВЕНЬ на блоке 33 добиться ровной линии раз­вертки на индикаторе контроля, а шлицем УСИЛЕНИЕ КОГЕРЕНТ. добиться равенства шумов в зонах амплитудного и когерент­ного каналов.

На блоке 31 переключатель РОД РАБОТЫ установить в поло­жение II. На экране индикатора контроля до 60 км будут отобра­жаться сигналы когерентного канала, прошедшего двукратное вы­читание, а дальше — сигналы амплитудного незащищенного канала. Шлицем ВХОД 2 ТРУБ, добиться одинакового уровня шумов в зо­нах амплитудного и когерентного каналов.

3. Проверка подавления подвижных пассивных помех

На экранах индикаторов получить сигналы целей и пассивной помехи от имитатора, установить пятикратное превышение сигнала пассивной помехи над сигналом цели и наложить пассивную помеху на цель.

Ручками НАЧАЛО ПОМЕХИ, СТРОБ ДИПОЛЬНЫЕ, ШИРИ­НА ПОМЕХИ установить размеры стробируемой зоны, перекрыва­ющей размеры пассивной помехи.

На блоке имитатора эффекта Доплера (блок 84) ручку СКО­РОСТЬ ПОМЕХИ установить в крайнее правое положение. На пульте управления вращением антенны (блок 143):

органами управления установки антенны на заданный азимут установить антенну на левый край помехи;

ручкой УСТ. НУЛЯ совместить стрелки азимутального прибора;

ручкой КОМПЕНСАЦ. I добиться компенсации пассивной поме­хи в этом направлении;

установить антенну на правый край помехи;

ручкой КОМПЕНСАЦ. II добиться компенсации пассивной по­мехи в данном направлении (рис. 7.25).

Включить вращение антенны и убедиться, что на экранах ИКО и индикатора контроля сигналы пассивной помехи подавляются, а сигналы от целей наблюдаются.

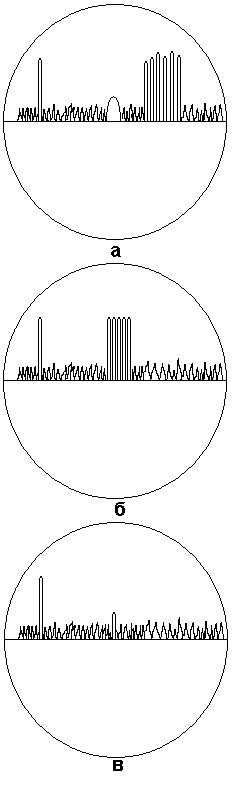

Рис. 7.25. Вид эхо - сигналов на экране индикатора контроля

а – сигналы от целей и пассивных помех; б – до компенсации пассивных помех; в – после компенсации пассивной помехи

4. Проверка подавления несинхронной импульсной помехи

На стойке 103 переключатель ЭХО—КОНТРОЛЬ установить в положение КОНТРОЛЬ.

На входном блоке ЧПК переключатель РОД РАБОТЫ устано­вить в положение II.

На блоке имитатора своих целей (блок 82) переключатель РОД РАБОТЫ установить в положение ПАЧКА.

Переключатель ПОЛЯРН. КОНТР. СИГН. установить в поло­жение «—».

Кабелем соединить контрольное гнездо Г2/3 блока 31 с гнездом ВХ. КОНТР. 1 :1 индикатора контроля.

На блоке 21: переключатель рода работы установить в положе­ние КОНТР., выключатель УСИЛИТ. — в положение ВКЛ.

Измерить амплитуду остатков сигналов, имитирующих несин­хронные помехи U_ост (рис. 7.26).

Н а блоке 82 переключатель РОД РАБОТЫ установить в поло­жение и на экране индикатора контроля измерить амплитуду сигналов U_сигн.

Определить коэффициент подавления несинхронных помех К=U_сигн /U_ост, который должен быть не менее 10.

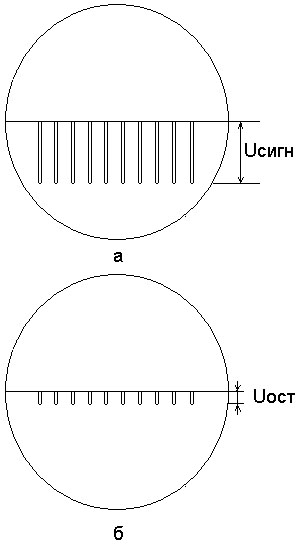

Рис. 7.26. Виды экранов индикаторов контроля

а – сигналы несинхронной помехи;

б – остатки нескомпенсированных несинхронных помех
