§ 2. Состав и принцип работы апч

Система АПЧ включает в себя:

направленный ответвитель Э6 (на кабеле Ф4 стойки 108);

субблок смесителя АПЧ (в блоке УВЧ, стойка 100);

блок дискриминаторов (блок 47 в стойке 101);

сервоусилитель АПЧ (блок 42 в стойке 101);

субблок серводвигателя БСД-115 в блоке УВЧ приемного устройства (стойка 100);

блок серводвигателя точной АПЧ (блок 74 на раме генератора СВЧ);

трансформаторы возбуждения Тр4 и Тр5, размещенные в стойке 101;

сельсин-индикатор точной АПЧ (на блоке 44, стойка 101).

Структурная схема АПЧ показана на рис. 6.1.

Принцип работы системы заключается в следующем.

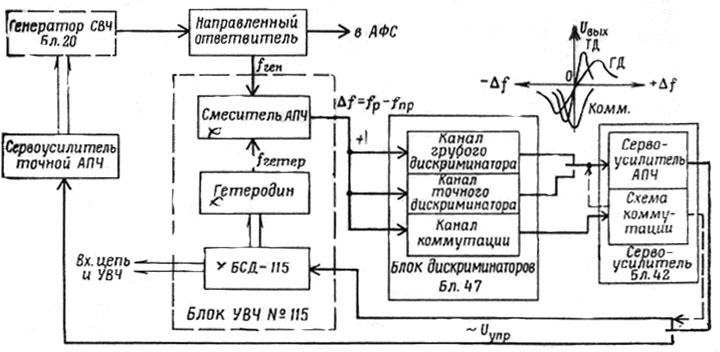

Рис. 6.1. Структурная схема АПЧ

При включенном передатчике часть энергии зондирующих импульсов генератора СВЧ подается с направленного ответвителя Э6 на смеситель АПЧ в приемном устройстве РЛС. Под воздействием импульсов генератора СВЧ и напряжения гетеродина в смесителе АПЧ вырабатываются импульсы напряжения разностной частоты, которые подаются в блок дискриминаторов (рис. 6.2).

Блок дискриминаторов состоит из каналов грубого и точного дискриминаторов, а также канала коммутации. Колебательная система грубого дискриминатора имеет расстройку относительно промежуточной частоты приемника на величину 0,6 МГц. Колебательные системы точного дискриминатора и канала коммутации настроены на промежуточную частоту.

В соответствии с этим в блоке дискриминаторов осуществляется преобразование сигналов разностной частоты в видеосигналы, величина и полярность которых зависят от величины и знака расстройки f (рис. 6.3). При этом сигнал включения точного дискриминатора (сигнал коммутации) имеет отрицательную полярность и его максимум совпадает с величиной f = 0.

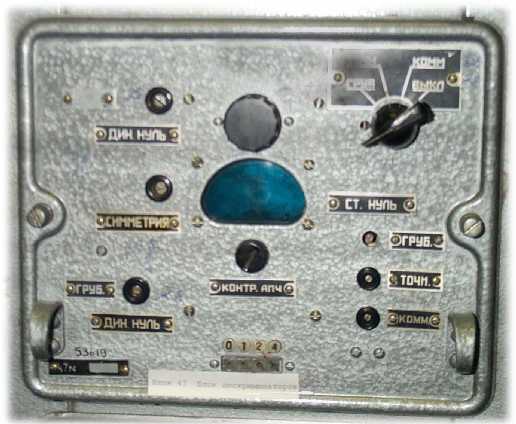

Рис. 6.2. Передняя панель блока дискриминаторов

Управляющие сигналы ГД, ТД и канала коммутации поступают на сервоусилитель АПЧ блока 42 (рис. 6.4), в котором они усиливаются и преобразуются в переменные напряжения, амплитуда и фаза которых зависят от величины и знака входного сигнала (управляющего напряжения). Кроме того, в сервоусилителе осуществляется коммутация режимов работы системы АПЧ в зависимости от амплитуды сигнала коммутации.

Если расстройка велика и лежит в пределах зоны захвата грубой АПЧ, напряжение сигнала коммутации мало и схема коммутации подключает к сервоусилителю (блок 42) канал грубого дискриминатора. Выход сервоусилителя при этом подключается к субблоку БСД-115 УВЧ приемника (рис. 6.5), который и подстраивает его, обеспечивая режим грубой АПЧ.

При уменьшении расстройки до величины 200 кГц (точка Б на кривой ГД) величина импульса коммутации достигает значения отрицательной ъ

Рис. 6.3 Кривые управляющих напряжений на выходе блока дискриминаторов (бл. 47)

величины порядка двух вольт, при котором на вход сервоусилителя блока 42 схема коммутации подключит канал точного дискриминатора. Выход сервоусилителя остается подключенным к БСД-115 УВЧ приемника и происходит его подстройка, обеспечивающая режим переходной АПЧ. В данном режиме система работает продолжительностью 0,3 с (с точки Б до точки А кривой ТД) и уменьшает расстройку до величины 150 кГц.

При достижении значения расстройки 150 кГц система автоматически переходит в режим точной АПЧ, при котором сервоусилитель АПЧ блока 42 подключен к каналу точного дискриминатора, а его выход на вход серводвигателя точной АПЧ блока 74 (рис. 6.6).

Серводвигатель изменяет частоту генератора СВЧ блока 20 в сторону уменьшения величины расстройки до минимальной величины, осуществляя режим точной АПЧ.
