§ 4. Контроль функционирования афу
Проверка исправности тракта АФУ производится путем измерения коэффициента бегущей волны (КБВ) в штатном и высотном режимах работы РЛС с помощью блока ИКБМ (блок 114). Для измерения КБВ необходимо:
после измерения импульсной мощности генератора СВЧ на блоке ИКБМ ручкой ЧУВСТВИТ. довести показания прибора до100 делений;
на стойке 108 СНЭ переключатель ПАДАЮЩ. – 0 – ОТРАЖ. поставить в положение ОТРАЖ.
произвести отсчет показаний прибора ИКБМ и по графику на передней панели блока определить значение КБВ в процентах.
Глава 4 приемное устройство
§ 1. Назначение и технические характеристики
Приемное устройство предназначено для усиления и преобразования эхо-сигналов в вид, необходимый для отображения на экранах индикаторов.
В приемном устройстве осуществляется:
выделение сигналов, частота которых лежит в пределах диапазона работы передатчика;
усиление сигналов по высокой частоте;
преобразование сигналов высокой частоты в сигналы промежуточной частоты;
усиление сигналов по промежуточной частоте и преобразование их в видеосигналы (детектирование);
усиление видеосигналов.
Основными параметрами приемного устройства являются:
чувствительность
приемника Pпр
min не более
4 мкВ, при
(по формуляру);
номинальная
промежуточная частота
полоса пропускания
приемника
коэффициент усиления приемника Кус =105 – 106.
Все вышеперечисленные параметры приемника влияют на боеготовность РЛС.
Наиболее важным из них является чувствительность, и ее необходимо поддерживать в пределах ТУ, так как
Из приведенной зависимости следует, что при ухудшении чувствительности приемника в два раза дальность обнаружения целей РЛС уменьшается на 20 – 25%.
§ 2. Состав и принцип работы приемника
В состав приемного устройства РЛС П-14Ф входят:
усилитель высокой частоты (блок 115, рис. 4.1);
усилитель промежуточной частоты (блок 148, рис. 4.2);
блок напряжения накала (блок 198).
Принцип работы и функциональные связи приемного устройства показаны на рис. 4.3.
С антенного коммутатора эхо-сигналы поступают на блок УВЧ, где происходит их выделение, усиление и преобразование в сигналы промежуточной частоты с подачей на блок УПЧ. На блок УВЧ с направленного ответвителя стойки 108 поступает часть энергии зондирующего импульса передатчика, где она преобразуется в напряжение сигнала разностной частоты и подается на блок 47 системы АПЧ (канал АПЧ).
В блоке УПЧ эхо-сигналы усиливаются на промежуточной частоте, детектируются и подаются на выход блока. Видеосигналы положительной полярности подаются на индикатор контроля (блок 21) и на НРЗ-14М для обеспечения работы запросчика в режиме КЛАПАН. Видеосигналы отрицательной полярности подаются на входной блок ЧПК (блок 31) системы СДЦ.
Сигналы на промежуточной частоте поступают на блок когерентного гетеродина (блок 37) аппаратуры защиты от помех для обеспечения работы фазового детектора.
На блок УПЧ могут подаваться сигналы помех и целей с блока имитатора (блок 84) от тренажно-имитационной аппаратуры РЛС и бланкирующие импульсы с выходного блока сопряжения (блок 126), поступающие через аппаратуру сопряжения с других систем. Необходимость подачи импульса бланка обусловлена работой РЛС П-14Ф и П-12НП на один индикатор.
В приемном устройстве РЛС П-14Ф предусмотрена возможность его настройки на любую частоту эхо-сигнала в диапазоне работы передатчика, а также возможность регулировки усиления ручным или автоматическим способом.
Для поддержания постоянного уровня шумов и сигналов на выходе УПЧ при изменении коэффициента усиления приемника, а также при воздействии на него шумовой помехи в блоке УПЧ имеется схема ШАРУ, которая под воздействием помехи вырабатывает регулирующее напряжение в пределах от -10 до +100 В с последующей подачей на экранные сетки 2, 3, 4каскадов УПЧ. Под воздействием управляющего напряжения изменяется их коэффициент усиления и тем самым обеспечивается постоянство уровня шумов на выходе приемника, т.е. расширяется его динамический диапазон.
Органы управления и регулировки выведены на передние панели блоков 115 и 148 под ручки НАСТРОЙКА, УСИЛЕНИЕ и переключатель В1 ШАРУ – БЕЗ ШАРУ, СДУ.

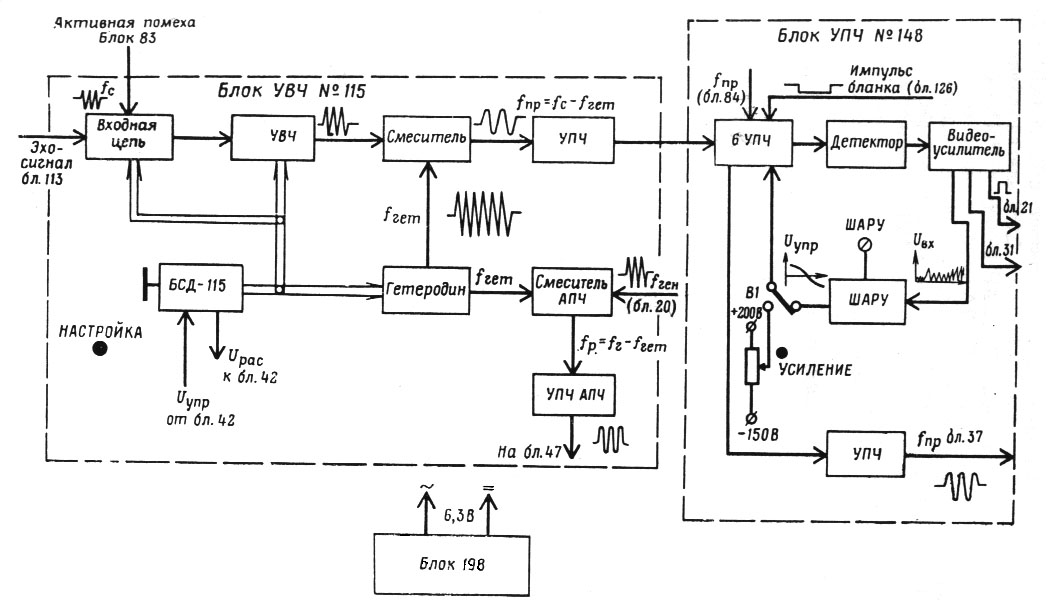

Рис. 4.3. Структурная схема приемника
