Принцип работы афу.
На передачу. Импульсы высокочастотной энергии от генератора СВЧ поступают в передающий тракт антенного коммутатора и далее по кабелю Э7 стойки 108 на переключатель АНТЕННА – ЭКВИВАЛЕНТ. При установке штурвала переключателя в положение АНТЕННА эти импульсы линейным фидером Ф2 блока 112 через блок токосъемников поступают по антенному фидеру Ф1 на переключатель излучателей, который перераспределяет мощность генератора между излучателями в соответствии с выбранным режимом работы антенны РЛС (ШТАТНЫЙ – ВЫСОТНЫЙ – СКАНИРОВАНИЯ).
В штатном режиме импульсы энергии генератора СВЧ фидером Э11 подаются на I и II излучатели поровну. В высотном режиме 20 - 25% мощности генератора по фидеру Э12 поступает в третий излучатель и по 37,5 – 40% в первый и второй излучатели постоянно. В режиме сканирования происходит переключение штатного режима на высотный через один оборот вращения антенны РЛС.
В зависимости от числа подключенных излучателей формируется штатная или высотная диаграмма направленности РЛС в вертикальной плоскости (зона обнаружения). В том случае, когда подключены два верхних излучателя, формируется штатная зона обнаружения и обеспечивается наибольшая дальность обнаружения целей на малых и средних высотах полета. При подключении всех трех излучателей формируется высотная зона обнаружения и обеспечивается увеличение верхней границы беспровальной проводки целей, уменьшение радиуса «мертвой» воронки по сравнению со штатным режимом, но дальность обнаружения целей на малых и даже средних высотах при этом уменьшается.
При подключении третьего излучателя в канал зондирующего импульса генератора СВЧ через один оборот вращения антенны формируется соответственно штатная или высотная зона обнаружения РЛС в вертикальной плоскости.
В соответствии с задачами, поставленными перед РЛС на поиск, обнаружение и проводку воздушных целей, в различном диапазоне высот полета применяется тот или иной режим обзора пространства.
Защита приемного тракта от мощных зондирующих импульсов генератора осуществляется приемной частью антенного коммутатора во всем диапазоне работы.
На прием. Сигналы отраженные от объектов, принимаются антенной, преобразуя в энергию токов СВЧ в излучателях и через переключатель излучателей, блок токосъемников, переключатель АНТЕННА – ЭКВИВАЛЕНТ поступают по тем же фидерам Ф1, Ф2, и Э7 в антенный коммутатор. Через переключатель РАБОТА – НАСТРОЙКА антенного коммутатора в положение РАБОТА фидером Ф13 энергия эхо-сигналов подается к УВЧ приемного устройства (блок 115).
§ 3. Система настройки эквивалента.
Система настройки эквивалента (СНЭ) антенны позволяет производить настройку генератора СВЧ на нагрузку, эквивалентную антенне, и тренировать расчет РЛС без излучения импульсной мощности передатчика в пространство.
СНЭ состоит из следующих блоков (рис. 3.8):
переключателя АНТЕННА – ИЗМЕРЕНИЕ – ЭКВИВАЛЕНТ (блок 16);
измерителя входных сопротивлений (блок 17);
высокочастотного трансформатора (блок 18);
блока нагрузочных сопротивлений (блок 19).
Блок нагрузочных сопротивлений предназначен для поглощения всей мощности генератора СВЧ при работе его на эквивалент антенны. Состоит из четырех нагрузочных резисторов типа УНУ-100-75. Каждый резистор помещен в стальной конусный кожух и охлаждается с помощью вентилятора с электродвигателем типа АОЛ31-12. Блок 19 размещается в аппаратном прицепе АП-2.
Измеритель входных сопротивлений предназначен для настройки эквивалента антенны. При этом входное сопротивление эквивалента антенны сравнивается с входным сопротивлением антенно-фидерной системы. Состоит из двух магнитных отверстий Э1 и Э2, балансной линии У1,основной и вспомогательной ветвей измерителя (Ф7, Ф10 и Ф11).
Высокочастотный трансформатор предназначен для преобразования входного сопротивления блока нагрузочных сопротивлений в нагрузку, эквивалентную входному сопротивлению АФУ. Высокочастотный трансформатор регулирует входное сопротивление эквивалента антенны в пределах 18 Ом по реактивной составляющей и от 22 до 64 Ом – по активной составляющей. При этом КБВ эквивалента антенны обеспечивается не менее 60%.
Переключатель АНТЕННА – ЭКВИВАЛЕНТ входит в состав АФУ и СНЭ одновременно и рассмотрен в системе АФУ. Блоки 16,17 и 18 размещены в стойке 108 СНЭ прицепа АП-2.
Принцип использования СНЭ при настройке генератора СВЧ на запасные частоты заключается в согласовании входного сопротивления антенны РЛС с входным сопротивлением эквивалента на данной фиксированной частоте и последующей настройки генератора на эквивалент.
Настройка эквивалента антенны производится после настройки приемника на заданную частоту по минимальному сигналу на осциллографе С1-20 от генератора Г4-44 при положении переключателя АНТЕННА – ИЗМЕРЕНИЕ – ЭКВИВАЛЕНТ в положении ИЗМЕРЕНИЕ. При равенстве входных сопротивлений антенны и эквивалента результирующее напряжение в основной ветви блока 17 будет минимальным. Регулировка производится штурвалами блока 18 (шлейфы Ф5 и Ф9).

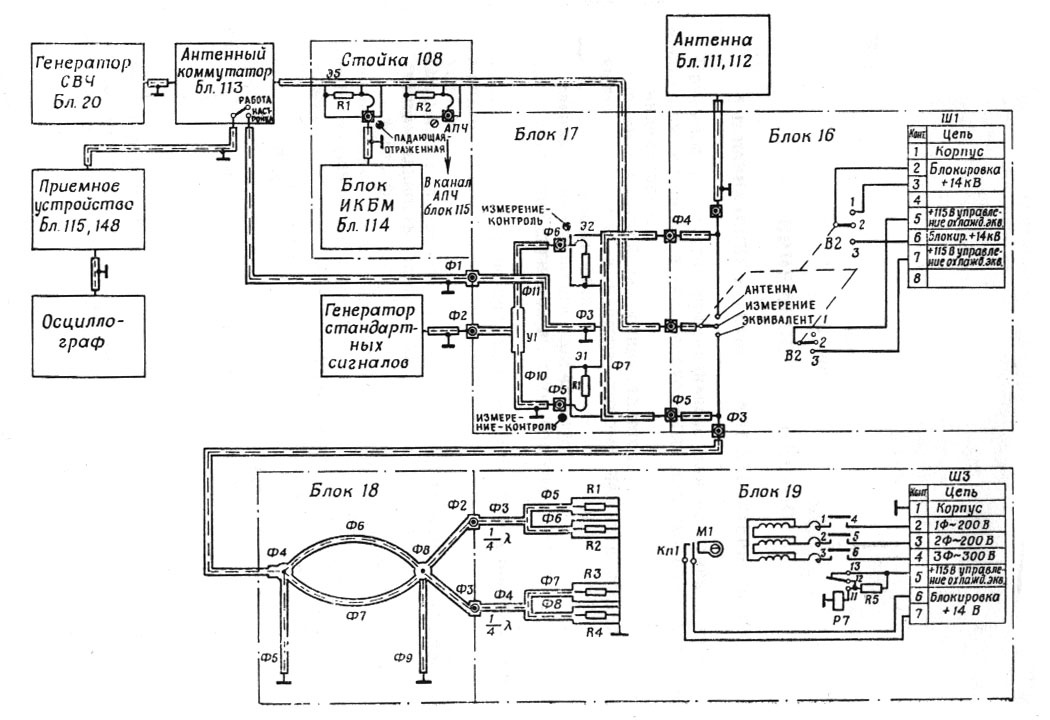

Рис. 3.8. Структурная схема СНЭ
