6. Выбор и расчет оборудования

6.1 Выбор и расчет оборудования для измельчения

В проекте осуществлено измельчение мелкозернистой руды крупностью 8 мм до крупности измельченного продукта 2 мм, поэтому применили одну стадию измельчения в стержневой мельнице, работающей в открытом цикле. Эти мельницы наиболее подходят для руды проектируемой крупности питания и широко используемых на обогатительных фабриках. Они позволяют уменьшить ошламование.

Измельчение

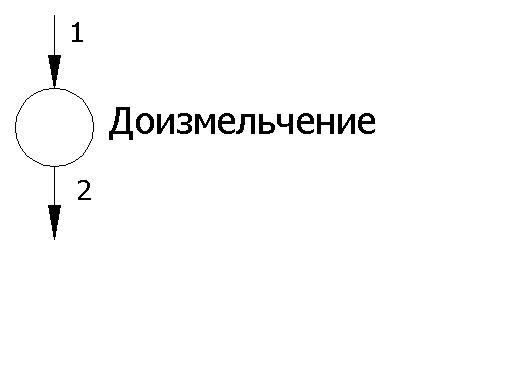

Рисунок 6.1 – Одностадиальная схема измельчения

Для измельчения материала выбрали мельницу типа МСЦ, для расчета производительности которой использовали методику расчета по эффективности измельчения.

Эффективность измельчения определяем по формуле 

Е =Е₁ К_и  К_к,

где Е₁ – эффективность измельчения действующих мельниц по вновь образованному классу, т/(кВтч)

К_и , К_к – коэффициенты измельчаемости и крупности

К_и = К_к =1 – т. к. тот же тип руды и та же крупность.

,

где Q₁ – производительность действующей мельницы

Q₁ =30 т/ч (МСЦ 2100 3000), [3].

N₁ – потребляемая мощность действующей мельницы

N₁ =200кВт [5]

_к и _и – содержание расчетного класса в конечном и исходном продукте

Исходные данные: ; приняли согласно таблице IV.34 [3]

т/кВтч

Е =0,016211=0,0162 т/кВтч

Производительность мельниц определяем по формуле

,

где N –мощность, кВт

N_у – Установочная мощность, кВт

 - отношение потребляемой мощности к установочной (=0,85-0,9)

Приняли в рассмотрение несколько типоразмеров мельниц [5]:

Таблица 6.1– Каталог мельниц отечественного производства

Модель	Внутренние размеры барабана без футеровки			Мощность двигателя, кВт	Масса, т
	диаметр	длина	Рабочий объем, м3		Шаровой загрузки, т	мельница без двигателя и шаров
МСЦ-2100х3000	2100	3000	8,5	200	20	52
МСЦ-2700х3600	2700	3600	17,5	400	41	81
МСЦ-3200х4500	3200	4500	32	900	73	141
МСЦ-3600х4500	3600	4500	40	1000		159
МСЦ-3600х5500	3600	5500	49	1000	114	172

МСЦ 2100х3000

т/ч

;

МСЦ 2700х3600

т/ч

;

МСЦ 3200х4500

т/ч

;

МСЦ 3600х4500

т/ч

;

МСЦ 3600х5500

т/ч

;

Для выбора наиболее оптимального варианта мельницы технико-экономические показатели свели в таблицу 6.2.

Таблица 6.2 – Технико-экономические показатели сравниваемых мельниц

Размеры барабана МСЦ, мм	Коли-чество, шт.	Масса мельницы без двигателя и шаров, т		Установочная мощность, кВт		Коэффициент загрузки
		одной	всех	одной	всех
2100х3000 2700х3600 3200х4500 3600х4500 3600х5500	3 2 1 1 1	52 81 141 159 172	156 162 141 159 172	200 400 900 1000 1000	600 800 900 1000 1000	0,83 0,62 0,55 0,49 0,49

Окончательный выбор мельниц производим по минимуму общей массы и установленной мощности. Во внимание также принимаем общее количество мельниц.

По результатам таблицы 6.2 выбираем вариант установки мельницы типа МСЦ 2100x3000, так как данный тип мельниц имеет минимальную установочную мощность и оптимальный коэффициент загрузки.
