Санкт-Петербургский государственный горный институт имени Г.В. Плеханова ( технический университет)

Факультет СПО техникум геодезии и картографии

Отчет

по производственной практике

студента 30 (40) группы

Ветрова Святослава Олеговича

Санкт-Петербург

2013

Оглавление

Введение 3

Общие сведения 4

Производство полевых работ 5

по повторному наблюдению пунктов высокоточной геодезической сети (ВГС) 5

Наблюдения на пунктах ВГС 7

Привязка 7

Наблюдения на пункте ВГС “Кемь” 8

Производство полевых работ по созданию спутниковой геодезической сети первого класса (СГС-1) 8

Производство спутниковых наблюдений на пунктах СГС-1. 8

Измерительная аппаратура. 10

Краткая физико-географическая характеристика объекта. 11

Дорожная сеть и отдаленность районов. 12

Климат. 12

Растительность. 12

Почвы и рельеф. 13

Гидрография. 13

Длительность полевого сезона. 13

Заключение 14

Приложение №1 15

Структура предприятия ФГУП «АЭРОГЕОДЕЗИЯ» 15

Приложение № 2 Форма Т-16 16

ОБСЛЕДОВАНИЕ И ВОССТАНОВЛЕНИЕ ГЕОДЕЗИЧЕСКОГО ПУНКТА 16

Приложение № 3 19

Приложение № 4 20

Примеры фотографий пунктов, используемых при производстве работ. 20

Введение

Я проходил производственную практику на предприятии «Аэрогеодезия» (ОАО «Аэрогеодезия») расположенного по адресу: Санкт-Петербург, ул. Бухарестская, д. 8.

19 июня меня приняли в экспедицию «Геодезические технологии» в качестве техника-геодезиста без категории на полевые работы. В первые дни практики получил инструктаж по технике безопасности и работе в «поле», был ознакомлен со спутниковой аппаратурой фирм «Leica» и «Topcon», В дальнейшем занимался тестированием и подготовкой геодезического оборудования и закупкой недостающего полевого снаряжения.

С 3 по 13 июля был на полевых работах по повторному наблюдению пунктов высокоточной геодезической сети (ВГС) в республике Карелия (Кемский район) и Вологодской области (Вытегорский район), где выполнял следующие виды геодезических работ:

1. Рекогносцировка и обследование пунктов ГГС (триангуляция 1 класса) и пунктов ГНС;

2. Спутниковые наблюдения пунктов ВГС;

3. Спутниковые наблюдения для привязки сети к пунктам ГГС.

Помимо этого, я получил общие сведения об обработке спутниковых наблюдений в программе «Pinnacle», а также получил навыки в составлении карточек обследования в цифровом виде и подготовке отчётной документации.

С 1 по 28 сентября я находился на полевых работах по созданию спутниковой геодезической сети первого класса (СГС-1) на территории Архангельской области и Республики Коми.

\

Общие сведения

1. Название организации

Открытое акционерное общество «Аэрогеодезия» (ОАО «Аэрогеодезия»),

подразделение:

экспедиция «Геодезические технологии»

2. Местоположение

Санкт-Петербург, ул. Бухарестская, д. 8

3. Структура организации

см. Приложение №1

4. Сроки прохождения

19.06.2013 – 2.10.2013

5. Место прохождения практики

Санкт-Петербург; республика Карелия; Вологодская область; республика Коми

6. Фамилия и должность руководителя практики

Бровков Е.В. начальник экспедиции «Геодезические технологии»

Производство полевых работ по повторному наблюдению пунктов высокоточной геодезической сети (вгс)

Фрагмент сети ВГС попадающий под компетенцию Аэрогеодезии имел следующие пункты ФАГС и ВГС:

1. Нижний Новгород, ФАГС - постоянно действующий

2. Ловозеро, ФАГС - постоянно действующий

3. Светлое, ФАГС - постоянно действующий

4. Мезень, ВГС

5. Кемь, ВГС

6. Плесецк, ВГС

7. Вытегра, ВГС

8. Харовск, ВГС

Данные пункты были выбраны так как отвечают всем необходимым требованиям и являются наиболее удобными для проведения повторного определения пунктов ВГС на данной территории. Схема мест расположения пунктов ФАГС и ВГС представлена на рисунке.

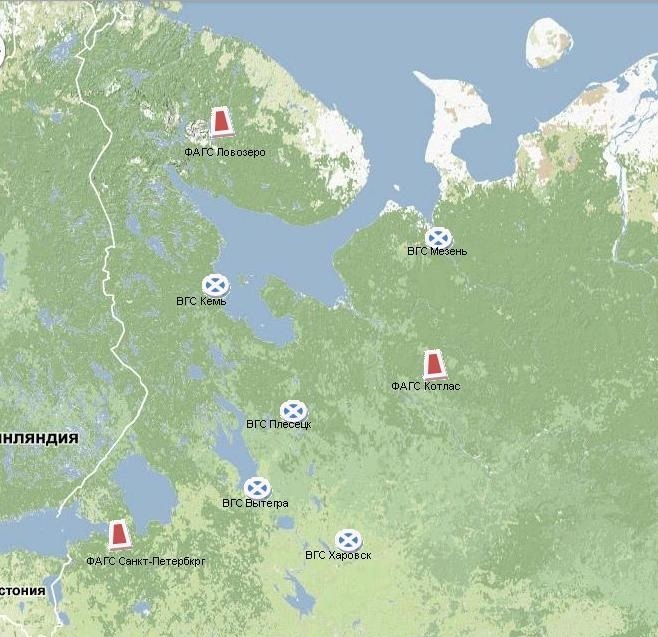

Схема расположения пунктов ФАГС и ВГС

Высокоточная геодезическая сеть представляет собой опирающееся на пункты ФАГС, одинаковое по точности пространственное геодезическое построение, состоящее из системы пунктов, удаленных один от другого на 150-300 км, в малообжитых районах на 300-500 км. Каждый пункт ФАГС и ВГС в обязательном порядке включает в себя два репера нивелирования 1-2 классов и два пункта ГГС 1-3 класса. Предпочтение отдается фундаментальным реперам, рядом с которыми имеется грунтовый (скальный) репер спутник и рабочий центр.

Первой нашей задачей являлось обследование центров триангуляции и нивелирных знаков, с которыми совмещены обследуемые пункты ВГС. При обследовании существующих реперов и центров оценивались их состояние, сохранность, соответствие данного типа центра (репера) современным требованиям, нарушения наружного оформления, прочность цементирования марок, а также влияние инженерно-геологических факторов на устойчивость центра (репера).

Затем готовили пункты для наблюдений: обеспечение видимости спутников (расчистка от леса, кустарника закрывающего горизонт свыше 10^o) и вскрытие центров. При выполнении обследования пунктов отыскание производилось с помощью навигационных приемников фирмы «Garmin» и по составленным ранее описаниям местоположения пунктов.

На всех обследованных пунктах выполняли работы по их восстановлению: очистка от ржавчины металлических частей центров, их антикоррозийное покрытие, установка охранных пластин в случае их утраты, восстановление окопки.

По окончании работ мной были сданы следующие материалы по обследованию:

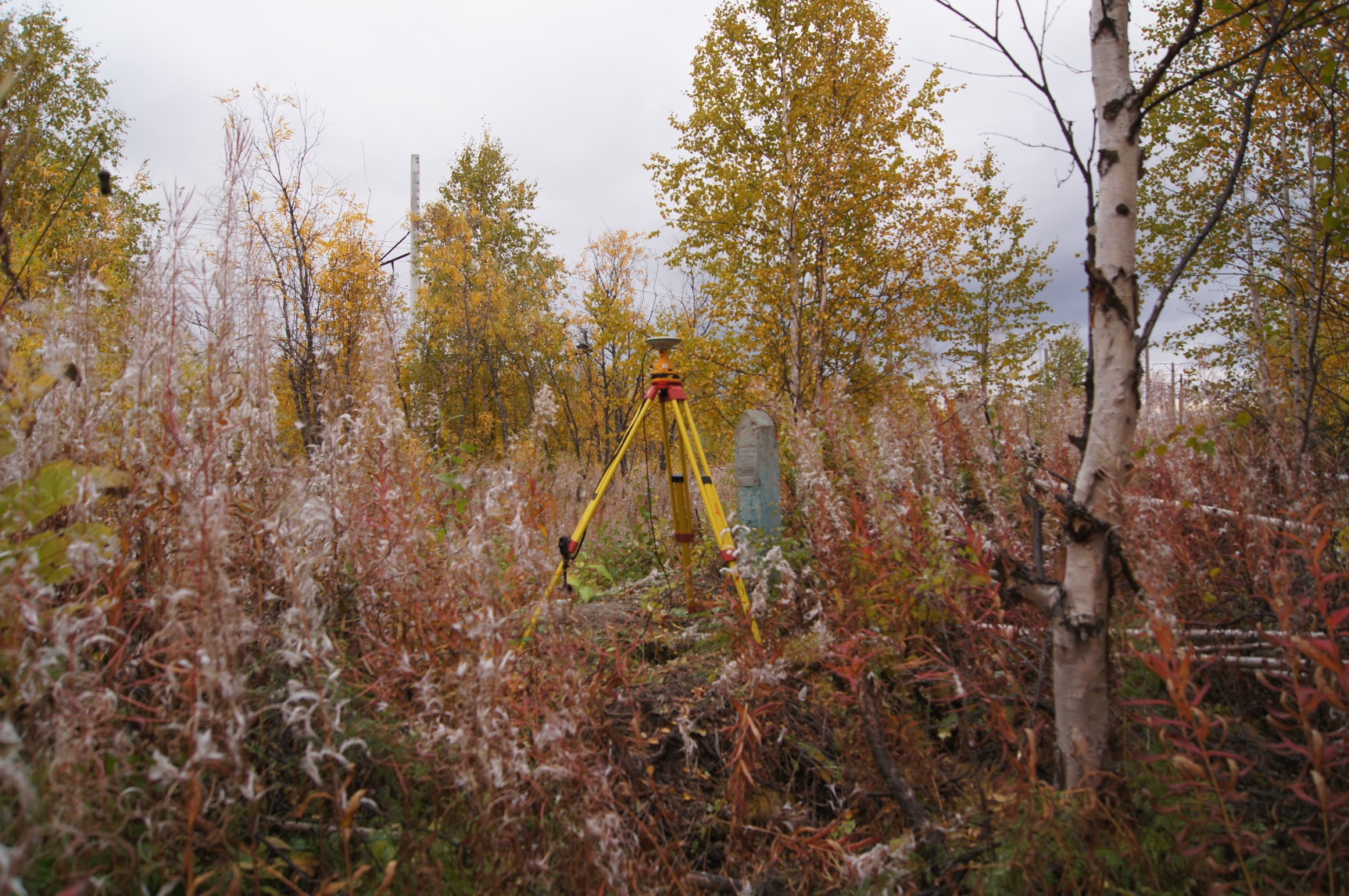

• фотографии пунктов (обзорная, марка);

• пояснительная записка о рекогносцировке;

• карточка со схемой подъезда к пункту;

• карточка обследования.
