Графическая работа № 5
Задание

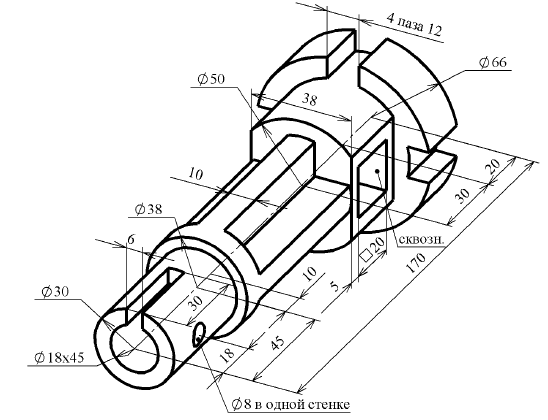

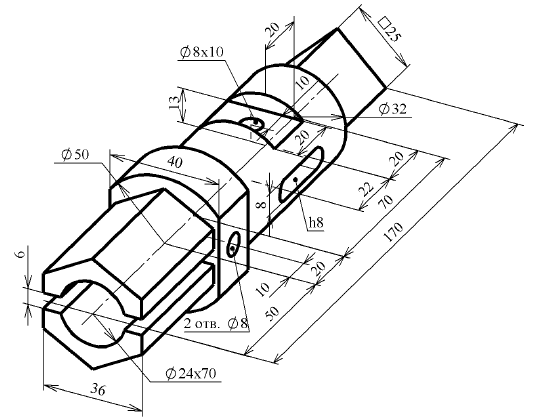

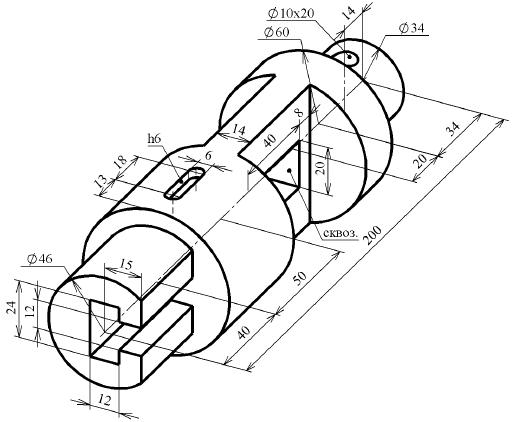

По аксонометрическому изображению вала необходимо:
– выбрать и построить главный вид детали;
– нанести размеры;
– назначить необходимые сечения и выполнить графические изображения, используя различные способы расположения на чертеже этих сечений.
Данные для своего варианта взять из таблицы 5 по последней цифре зачетной книжки. Работу выполнить на листе формата А3. Пример выполнения задачи приведен в приложении 4.
Методические рекомендации к решению графической работы № 5
В тех случаях, когда требуется показать какой-то элемент детали (профиль в данном месте, форму от-верстия и т. п.), а изображать разрез нет необходимости, показывают только сечение данного элемента. Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные.

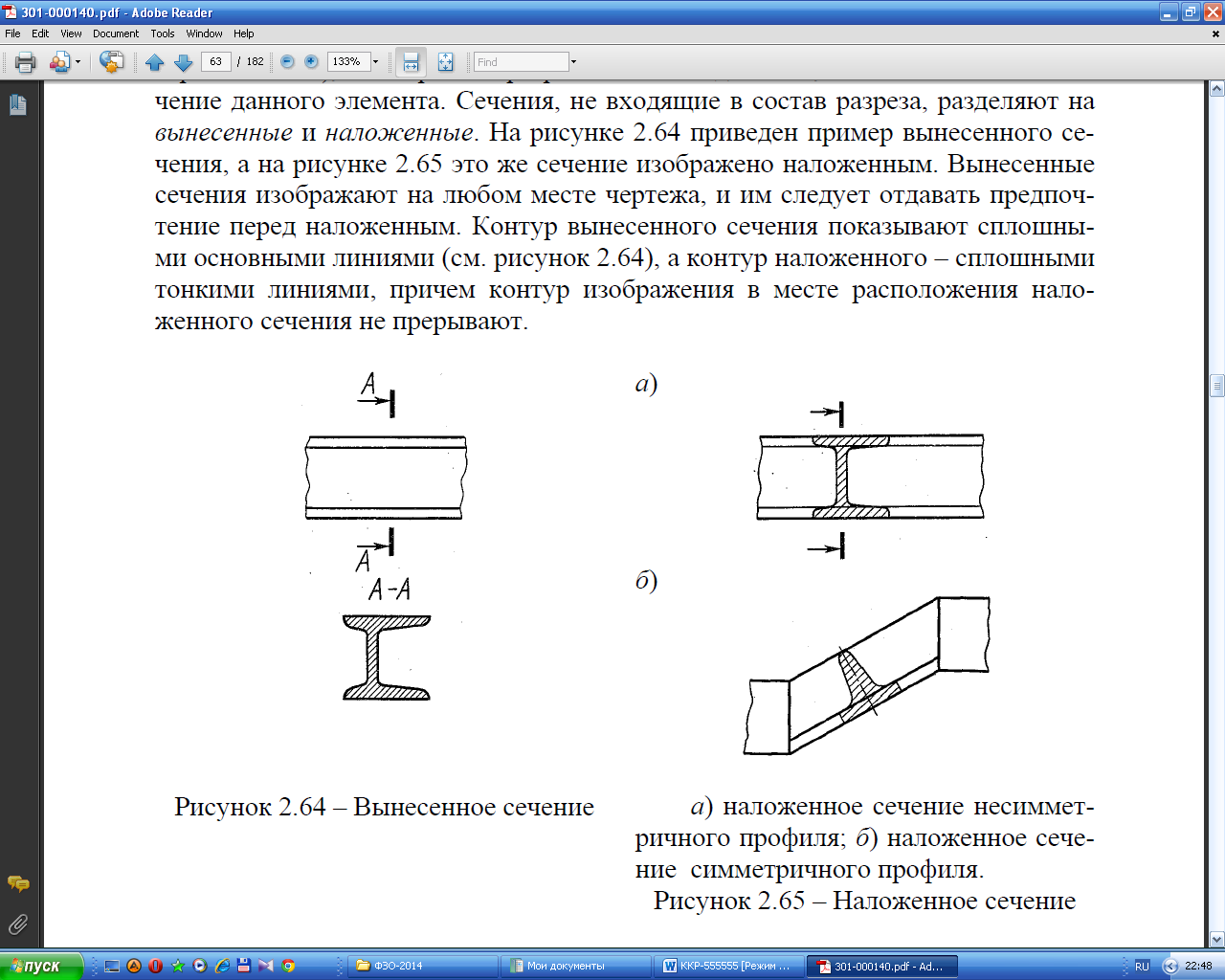

На рис. 33 приведен пример вынесенного сечения, а на рис. 34 это же сечение изображено наложенным. Вынесенные сечения изображают на любом месте чертежа.
Контур вынесенного сечения показывают сплошными основными линиями (см. рис.33), а контур наложенного – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают (рис. 34).
Рис. 33 Рис. 34
Обозначение сечений. Симметричные наложенные сечения не обо- значают (рис. 34, б). Несимметричные наложенные сечения обозначают, как показано на рис. 34, а. Вынесенные сечения обозначают так же, как и простые разрезы: место сечения отмечают разомкнутой линией с указанием на- правления взгляда тонкими линиями со стрелками и одинаковыми прописными буквами русского алфавита. Само сечение обозначают надписью по типу А–А (см. рис. 33).
Вынесенное сечение не обозначают лишь в одном случае: если оно расположено непосредственно на продолжении линии сечения и представляет собой симметричную фигуру относительно этой линии
(рис. 35). В подобном случае линию сечения не проводят, а ось симметрии показывают, как обычно, штрихпунктирной тонкой линией без обозначения буквами и стрелками. Такому расположению симметричных по форме сечений следует отдавать предпочтение, так как оно не требует обозначений и чертеж не загромождается лишними надписями.
На рис. 35 изображен вал с различными вынесенными сечениями. Левое сечение по шпоночному пазу для призматической шпонки симметрично относительно линии сечения и расположено на продолжении этой линии – оно не обозначено. Сечение по пазу для сегментной шпонки плоскостью В тоже симметричное, но оно смещено относительно линии сечения, по этому оно обо- значено надписью В–В. Сечение вала плоскостью А по отверстиям, хотя и рас- положено на продолжении линии сечения, обозначено потому, что оно не сим- метрично относительно этой линии. Сечение плоскостью Б симметрично отно- сительно линии сечения, но расположено не на продолжении этой линии, по- этому оно обозначено. Следует обратить внимание на то, что если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (сечения А−А и Б−Б на рис.35).
Рис. 35

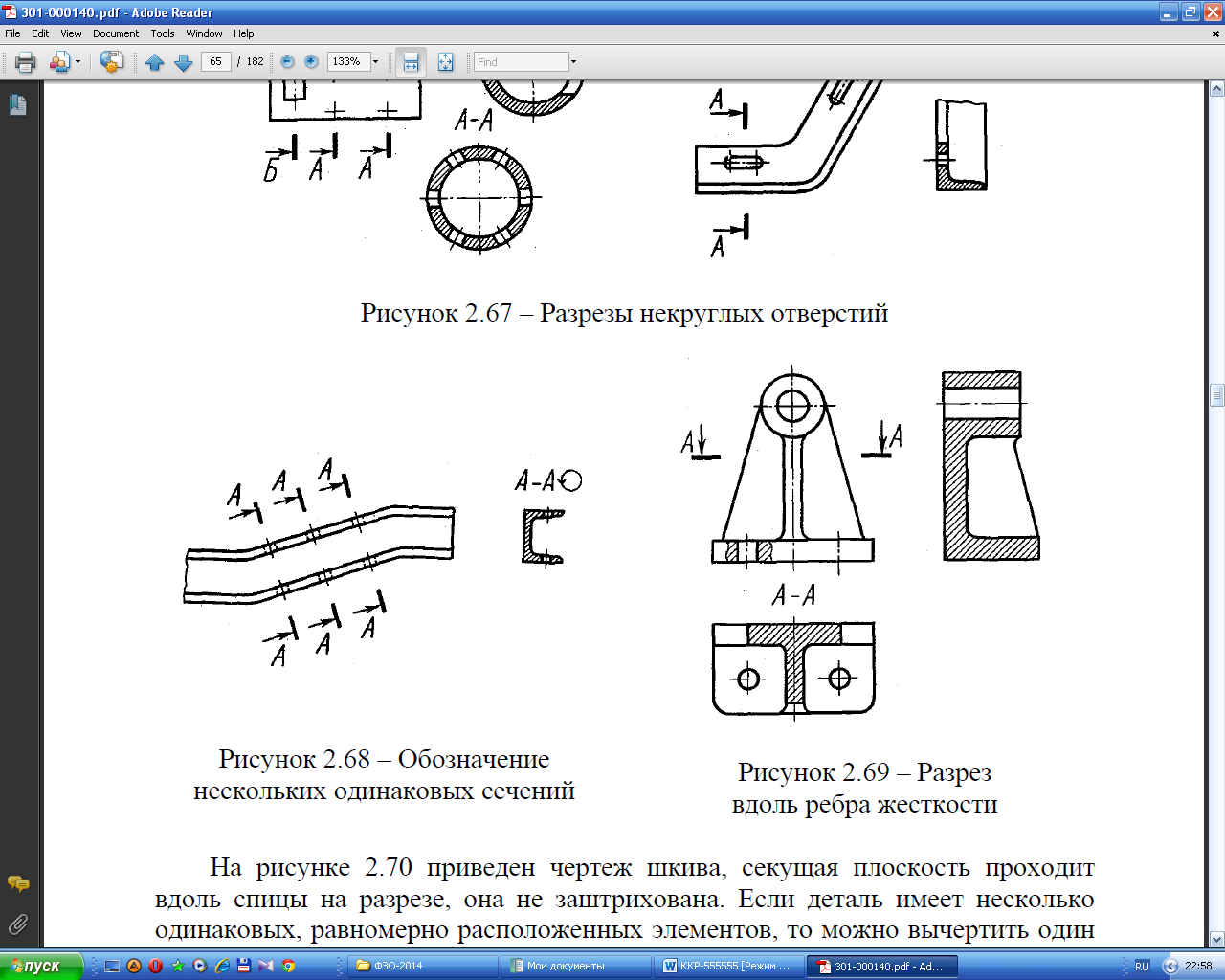

Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует прменять разрезы (рис. 36). Сечение по построению и расположению долж-но соответствовать направлению, указанному стрелками. Допускается располагать сечение на любом месте поля чертежа, а также с поворотом его, но тогда к надписи должен быть прибавлен знак (стрелка на окружности), как показано на рис. 37. Для нескольких одинаковых сечений относящихся к одной дета-ли, линию сечения обозначают одной и той же буквой и вычерчивают одно се-чение (рис. 37).

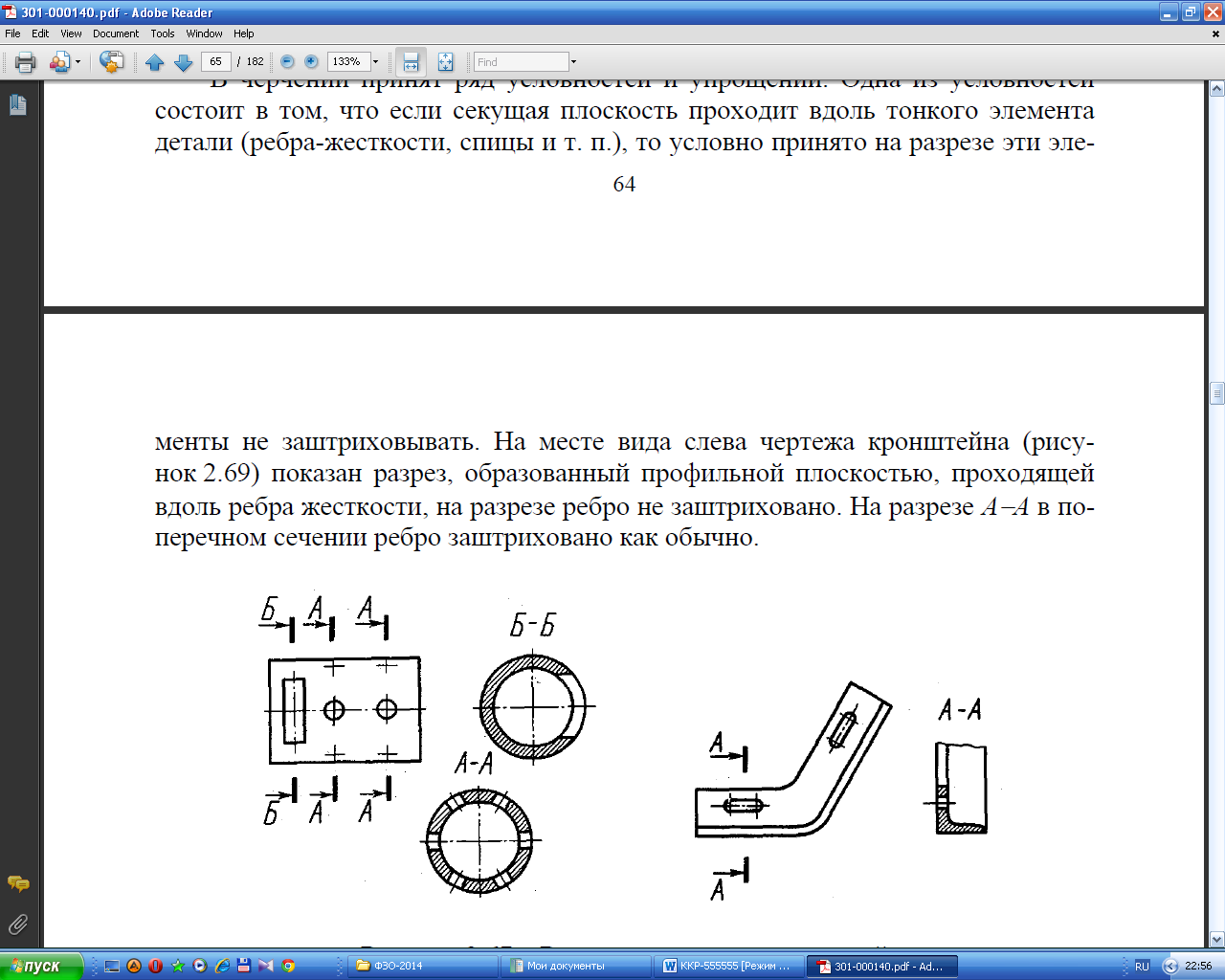

В черчении принят ряд условностей и упрощений. Одна из условностей состоит в том, что если секущая плоскость проходит вдоль тонкого элемента детали (ребра-жесткости, спицы и т. п.), то условно принято на разрезе эти элементы не заштриховывать. На месте вида слева чертежа кронштейна
(рис. 38) показан разрез, образованный профильной плоскостью, проходящей вдоль ребра жесткости, на разрезе ребро не заштриховано.
Рис. 36
Рис. 37 Рис. 38
Таблица 5
№ |
Задание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

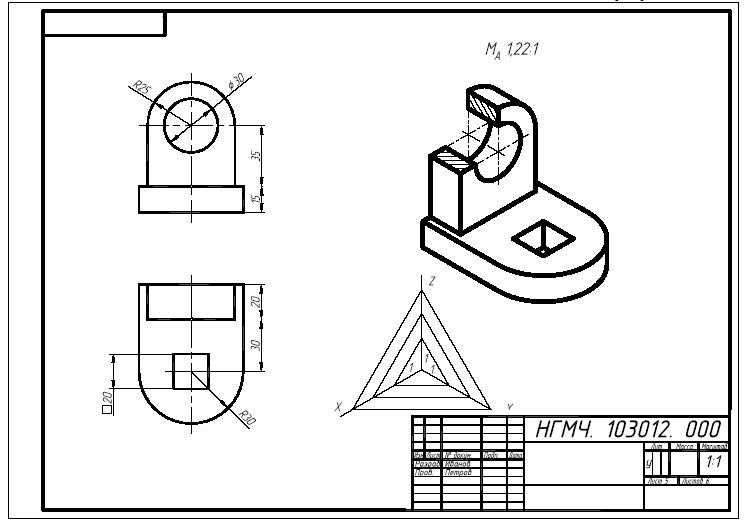

Приложение 2. Пример выполнения графической работы № 3
|
Приложение 3. Пример выполнения графической работы № 4
|
Приложение 4. Пример выполнения графической работы № 5
|
