Коефіцієнт внутрішньої уніфікації деталей виробу. Відображає ступінь багаторазового використання в конструкції одних і тих же деталей. Визначається за фор-мулою

, (5.8)

де N_Н – кількість найменувань деталей у виробі; N – загальна кількість деталей у виробі.

Вентиль під манометр. .

80. Поясніть суть коефіцієнта блочності. Як впливає коефіцієнт блочності на ефективність виробництва продукції? Характеризує простоту, зручність складання виробу і визначає частку деталей, що входять в спеціалізовані блоки в загальній кількості деталей, які містяться у виробі.

Визначається за формулою

, (5.10)

де N_б – кількість спеціалізованих блоків виробу; N_д – кількість деталей виробу, що не увійшли до складу блоків.

81. Обгрунтуйте і назовіть 5 показників технологічності бурової вишки, які на Вашу думку є найсуттєвішими для даної конструкції.

1. Трудомісткість монтажу виробу. Визначається часом, затраченим на монтаж та пуско–налагоджувальні операції одного виробу

2. Відносна трудомісткість технічного обслуговування. Відносна трудомісткість монтажу. Ці показники визнача-ються відповідно, як відношення середньої оперативної трудомісткості технічного обслуговування або трудомісткості монтажу виробу до значення його основного параметра.

3. Коефіцієнт блочності виробу. Характеризує простоту, зручність складання виробу і визначає частку деталей, що входять в спеціалізовані блоки в загальній кількості деталей, які містяться у виробі.

4. Коефіцієнт стандартизації деталей виробу. Характе-ризує частку стандартних деталей у виробі

5. Коефіцієнт внутрішньої уніфікації деталей виробу. Відображає ступінь багаторазового використання в конструкції одних і тих же деталей.

82. Обгрунтуйте і назвіть 5 показників технологічності підйомної установки для ремонту свердловин, які на Вашу думку є найсуттєвішими для даного виробу.

1. Трудомісткість монтажу виробу. Визначається часом, затраченим на монтаж та пуско–налагоджувальні операції одного виробу

2. Відносна трудомісткість технічного обслуговування. Відносна трудомісткість монтажу. Ці показники визнача-ються відповідно, як відношення середньої оперативної трудомісткості технічного обслуговування або трудомісткості монтажу виробу до значення його основного параметра.

3. Коефіцієнт блочності виробу. Характеризує простоту, зручність складання виробу і визначає частку деталей, що входять в спеціалізовані блоки в загальній кількості деталей, які містяться у виробі.

4. Коефіцієнт стандартизації деталей виробу. Характе-ризує частку стандартних деталей у виробі

5. Коефіцієнт внутрішньої уніфікації деталей виробу. Відображає ступінь багаторазового використання в конструкції одних і тих же деталей.

83. Поясніть суть існуючої методики визначення рівня технологічності виробу.

Оцінка технологічності конструкції може бути якісною та кількісною.

Якісна оцінка характеризує технологічність конструкції в узагальненому вигляді і базується на досвіді виконавця. Вона проводиться зазвичай на всіх етапах проектування, коли необхідно порівняти розроблювані альтернативні варіанти конструкцій, вузлів та деталей виробу і вибрати кращу без визначення рівня відмінності технологічності порівнюваних варіантів.

Кількісна оцінка технологічності конструкції прово-диться переважно для виробу загалом. Рівень технологічності виробу при цьому оцінюється порівнянням кількісних показ-ників технологічності проектованого виробу з показниками технологічності базового виробу (виробу, що виготовляється вітчизняними або зарубіжними виробниками), або з показ-никами, що встановлені нормативними документами. За міру порівняння приймають абсолютну різницю або відношення показників технологічності проектованого і базового виробів. У другому випадку рівень технологічності конструкції за окремим показником Кі визначається формулою

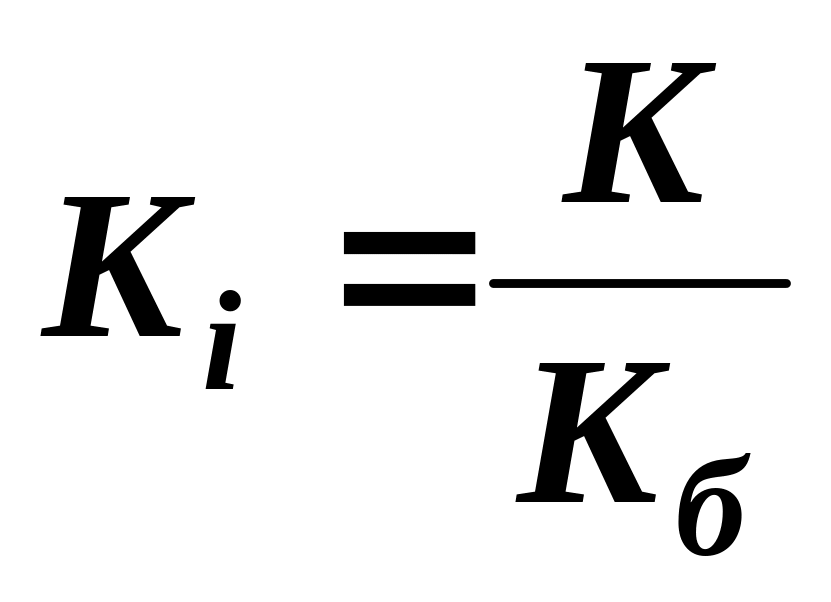

, (5.11)

де К – значення показника технологічності проектованого виробу; Кб – значення показника технологічності базового виробу.

Конструкція вважається технологічною, якщо значення її показників технологічності не нижче значень аналогічних показників базової конструкції, тобто Кі ≥ 1.

Базові показники технологічності конструкції можуть встановлюватися на основі аналізу конструкції аналогічного призначення, а в деяких випадках галузевими стандартами і нормативами. Як правило, граничне значення основних показників технологічності закладається в технічному завданні на розроблення конструкції.

Номенклатура показників технологічності залежить від виду продукції, типу виробництва, стадії розроблення конструкторської документації. Їх кількість повинна бути мінімальною, але достатньою для оцінки технологічності.

84. Звідки беруть інформацію про значення базових показників технологічності конструкції? Базові показники технологічності конструкції можуть встановлюватися на основі аналізу конструкції аналогічного призначення, а в деяких випадках галузевими стандартами і нормативами. Як правило, граничне значення основних показників технологічності закладається в технічному завданні на розроблення конструкції. Рекомендований перелік показників технологічності конструкції наведений в ГОСТ 14.201-83.

85. Яким чином вибирають номенклатуру показників технологічності конструкції для визначення рівня технологічності виробу? Номенклатура показників технологічності кон-струкції може змінюватися залежно від обсягу інформації про конструкцію виробу. Остання в процесі розроблення конструкторської документації і освоєння продукції попов-нюється новими матеріалами і фактами.

86. Якими показниками технологічності на Вашу думку доцільно оцінити технологічність ремонту бурового ротора?

1 Відносна трудомісткість технічного обслуговування. Відносна трудомісткість монтажу.

2 Коефіцієнт стандартизації деталей виробу.

3 Коефіцієнт внутрішньої уніфікації деталей виробу.

4 Коефіцієнт уніфікації конструктивних елементів.

5 Середня оперативна трудомісткість технічного обслуговування (ремонту).

88. Конкретизуйте таке правило: “При конструюванні виробів дотримуватись принципу нормалізації і уніфікації кріпильних деталей”.

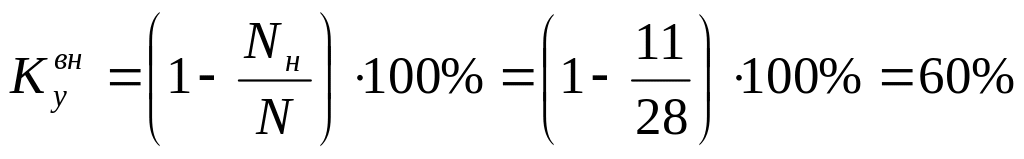

Внутрішня уніфікація – це багаторазове використання в конструкції виробу одних і тих же деталей. Уніфікація – це багаторазове використання в конструкції одних і тих же елементів, що дає можливість зменшити номенклатуру деталей. Рівень внутріш-ньої уніфікації визначається за формулою

%, (2.4)

де N_н –кількість найменувань деталей у виробі; N – загальна кількість деталей у виробі.

Цей коефіцієнт легко визначається на основі специфі-кації на виріб і характеризує досконалість конструкції з точки зору зменшення номенклатури деталей.

Уніфікація – комплексне і широке поняття. Залежно від того, яка технічна сутність вкладається в поняття уніфікації, останню класифікують на зовнішню і внутрішню, уніфікацію конструктивних елементів, уніфікацію марок і сортаментів конструкційних матеріалів, типорозмірів кріпильних деталей тощо.

Зовнішня уніфікація – це використання в проектованій конструкції деталей та вузлів з інших машин і обладнання даного або суміжного заводів.

89. Для підвищення технологічності складання-розбирання конструкції у важких деталях передбачені

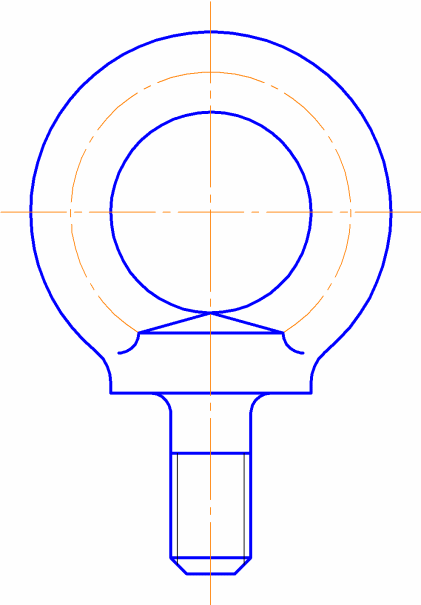

різьбові отвори під рим-болти. Зарисуйте ескіз рим-болта.
