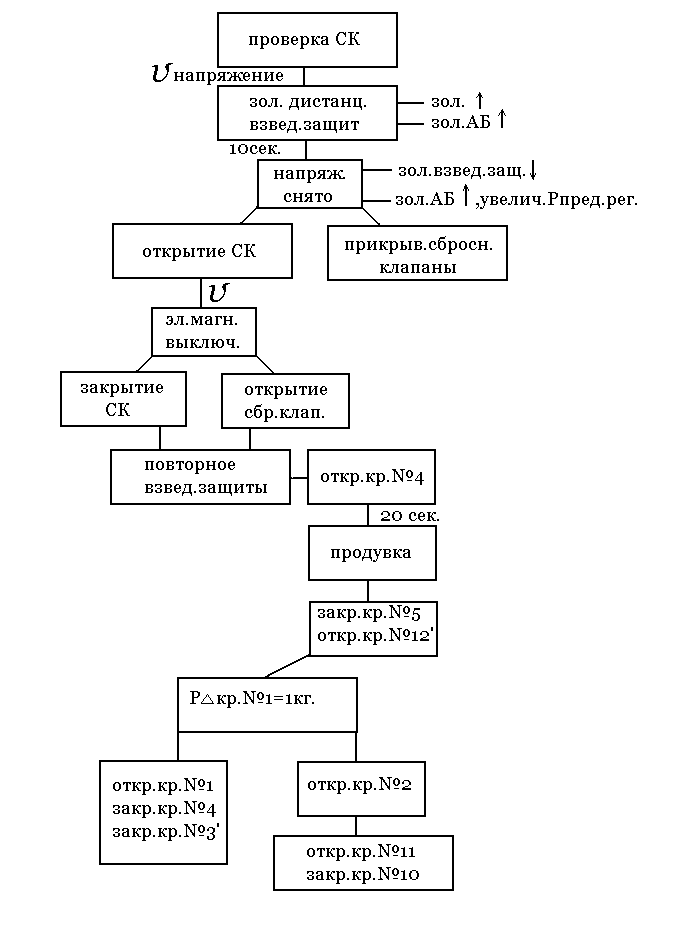

Алгоритм работы сар при пуске:

Запорная арматура

ОБЩИЕ СВЕДЕНИЯ: Запорная арматура – устройство для отключения одной части трубопровода от другой, отключения и включения технологических установок, аппаратов и сосудов.

ТРЕБОВАНИЯ К ЗАПОРНОЙ АРМАТУРЕ: Герметичность отключения дефектного участка трубы, аппарата, сосуда от технологического трубопровода, во избежании поступления к месту работ газа.

• ЗАПОРНОЕ УСТРОЙСТВО – герметичный корпус, внутри которого помещён затвор, для герметичного разобщения трубопровода. Затвор состоит из седла и запорного тела, которые при герметичном разобщении соприкасаются по поверхности, называемой уплотнительной (образуют запорную пару).

• ПРИВОД – исполнительный механизм, перемещающий запорное тело внутри запорного устройства относительно седла из закрытого положения в открытое, и наоборот.

• СИСТЕМА УПРАВЛЕНИЯ служит для подачи дистанционного или местного управляющего сигнала приводу, с целью установки затвора в открытое или закрытое положение.

Под условным проходом запорной арматуры понимают минимальный внутренний  присоединительных концов (Ду). По форме и сечению проходного канала З.А. делится на две группы: с полностью или частично открывающимся каналом. В свою очередь арматура с полностью или частично открывающимся каналом может быть полнопроходной или полнооткрывающейся.

Полнопроходная – имеет цилиндрический проходной канал,  которого равен внутреннему  трубопровода. Такая арматура характеризуется незначительным гидравлическим сопротивлением, меньше загрязняется механическими частицами и обеспечивает беспрепятственное прохождение очистных устройств (клиновые и параллельные задвижки, многие шаровые и некоторые пробковые краны).

Полнооткрывающаяся – имеет проходной канал, отличающийся по конфигурации и площади поперечного сечения от канала трубопровода. Применяется в случаях: когда повышен перепад давления, связанный с уменьшением площади сечения проходного канала по сравнению с сечением соединительных концов, РΔ не влияет на режим газопровода (пробковые конические краны, вентили, некоторые шаровые краны).

• КРАНЫ КЛАССИФИЦИРУЮТСЯ по условному давлению (Ру).

Ру – наибольшее допустимое давление рабочей среды при температуре:

t < 200 градусов для стали.

t < 120 градусов для чугуна, бронзы, латуни.

• КРАНЫ КЛАССИФИЦИРУЮТСЯ по виду привода:

1. Ручной – применяют на трубопроводах небольшого ; в зависимости от требуемого усилия и скорости срабатывания запорного устройства, привод осуществляют через червячный редуктор или при помощи ручного насоса.

2. Э лектрический на трубах большого  при дистанционном

3. Пневматический управлении или синхронизации работы арматуры

4. Гидравлический и основного оборудования КС.

5. Электромагнитный } с небольшим  < 50 мм. для обвязки приборов.

• КРАНЫ КЛАССИФИЦИРУЮТСЯ по способу присоединения к трубе:

1. Разъёмное (фланцевое, муфтовое).

2. Неразъёмное (сварка,паяное).
