Усиливающий элемент размерами 200х300 из сетки
Схема 4.14.
5. Схемы технических решений, используемые в системе Ceresit VWS.
5.1. Примыкание системы к плоской кровле.
>150
Схема 5.1.
5.2. Примыкание системы к невентилируемой кровле.
Схема 5.2.
5.3. Примыкание системы к вентилируемой кровле.
<
180
Схема 5.3.

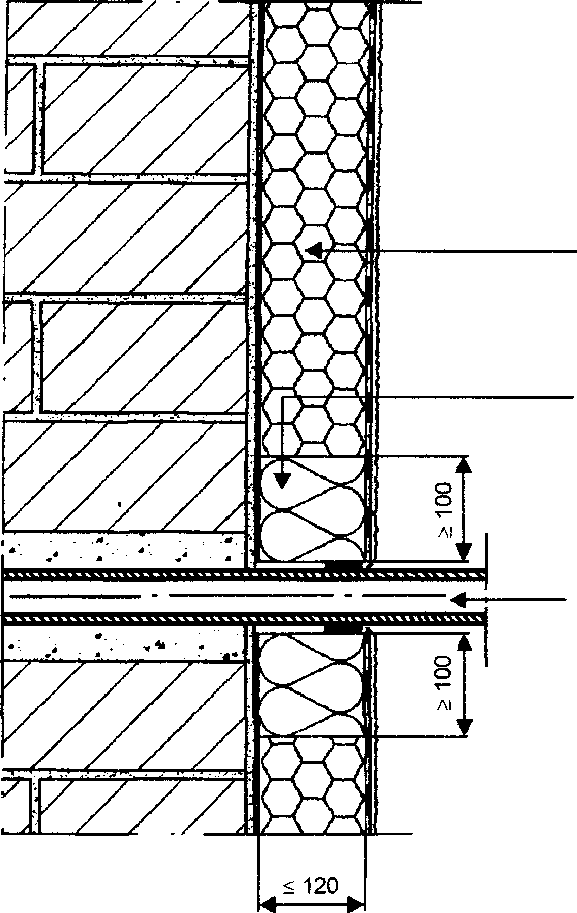

5.4. Примыкание системы к коммуникациям.
Пенополистирол
Противопожарная
отсечка из минераловатной плиты
Ввод
коммуникаций
>
180
Примечание:
Остальные
требования в разделе 3.4.
Схема 5.4.
5.6. Примыкание к ранее установленной системе теплоизоляции.
Схема 5.6.
5.7. Установка компенсационного элемента для угловых деформационных швов.
Примечание:
Остальные
требования в разделе 4.5.
Схема 5.7.

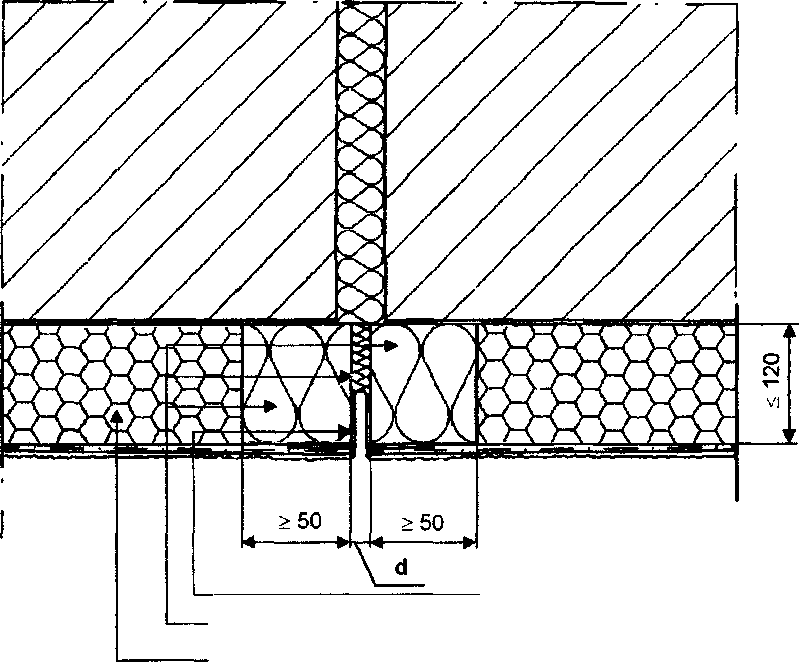

5.8. Применение компенсационного элемента для деформационных швов в плоскости фасада.
Компенсационный
элемент Bewegungsfugenprofil
для для деформационных швов в плоскости
фасада
Противопожарные
рассечки из минераловатной плиты
Пенополистирол
Примечание:
Противопожарная
отсечка устанавливается в случае, усли
величина зазора d
≥7мм.
Остальные
требования в разделе 4.6.
Схема 5.8.
5.9. Примыкание системы к оконному блоку с применением армирующего уплотнительного элемента.
Схема 5.9.
5.10. Примыкание системы к оконному блоку с применением уплотнительной ленты.
Схема 5.10.
5.11. Примыкание системы к оконному блоку с применением уплотнительного элемента с сеткой.
Схема 5.11.
5.12. Примыкание системы к оконному проему без утепления оконного откоса.
Схема 5.12.
5.13. Примыкание системы к подоконному отливу.
Схема 5.13.
5.14. Примыкание системы к балконной плите с существующей гидроизоляцией.
Схема 5.14.
5.15. Примыкание системы к цоколю.
Схема 5.15.
5.16. Усиление углов оконных проемов.
>
150
>
150
>
150
Схема 5.16.
5.17. Схема установки противопожарных отсечек.
>
150
>
150
>
150
>
150
Схема 5.17.
5.18 Особые требования к системе утепления Ceresit VWS.
