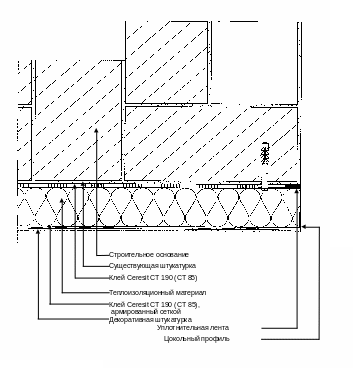

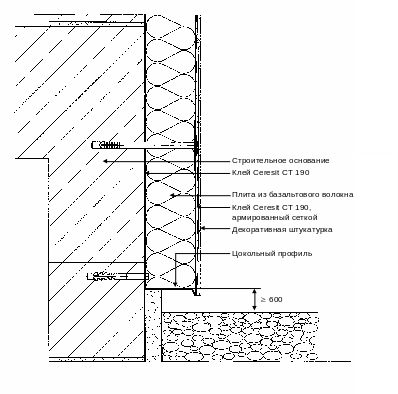

3.5. Применение цокольного профиля при монтаже системы на внешнем углу здания.
Схема 3.5.

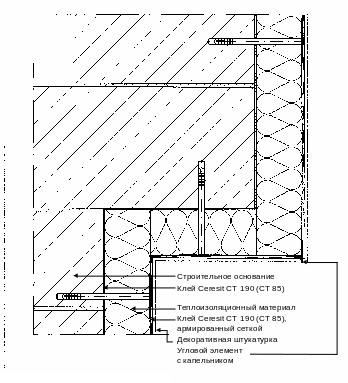

3.6. Применение углового элемента с капельником на выступающем элементе фасада.
Схема 3.6.
3.7. Примыкание системы к выносному элементу.
Примечание: В системе Ceresit VWS в местах примыкания системы теплоизоляции к выносному элементу необходимо выполнить противопожарную рассечку шириной не менее 150 мм со всех сторон элемента с использованием минераловатной плиты.
Схема 3.7.
3.8. Примыкание системы к балконной плите с частичной отделкой стены керамической плиткой.
Схема 3.8.
3.9. Примыкание системы к балконной плите.
Схема 3.9.

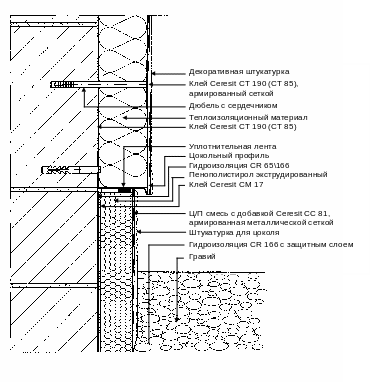

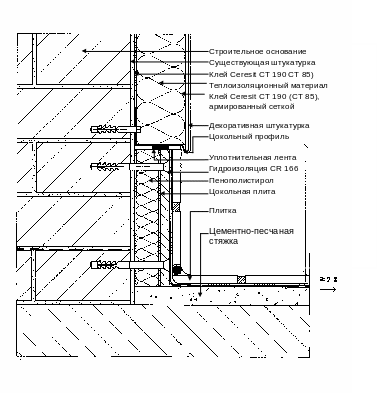

3.10. Примыкание системы к цоколю (с утеплением ниже уровня земли).
Схема 3.10.

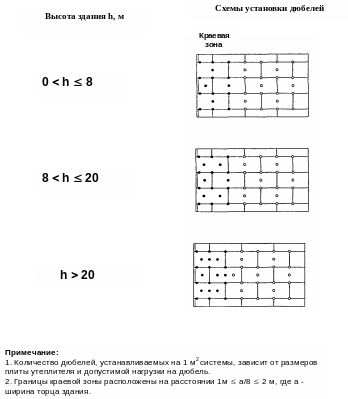

3.11. Схемы установки дюбелей.
Схема 3.11.
4. Схемы технических решений, используемые в системе Ceresit WM.
4.1. Примыкание системы к плоской кровле.
Схема 4.1.
4.2. Примыкание системы к невентилируемой кровле.
Разрез
кельмой
Уплотнительная
лента Fugendichtband
Строительное
основание
Старая
штукатурка
Клей
Ceresit CT 190
Плиты
из базальтового волокна
Клей
Ceresit
CT
190, армированный
сеткой из стекловолокна
Декоративная
штукатурка

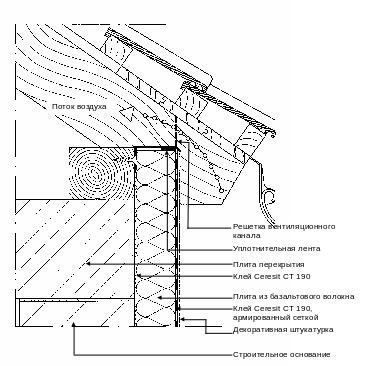

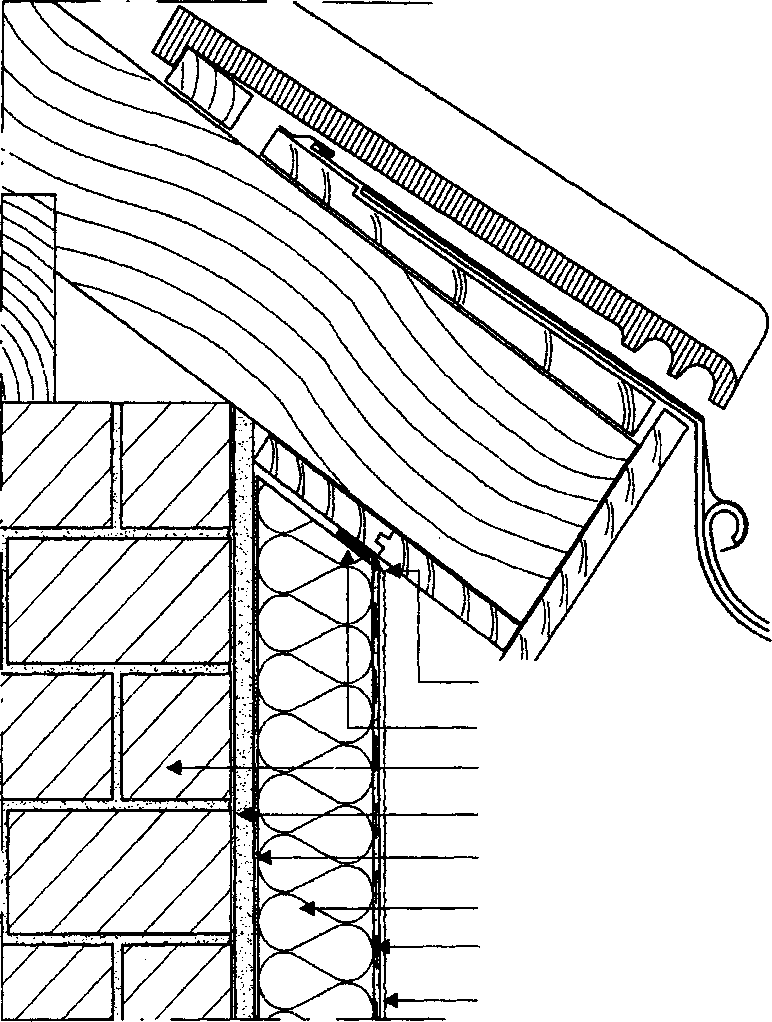

4.3. Примыкание системы к вентилируемой кровле.
Схема 4.3.

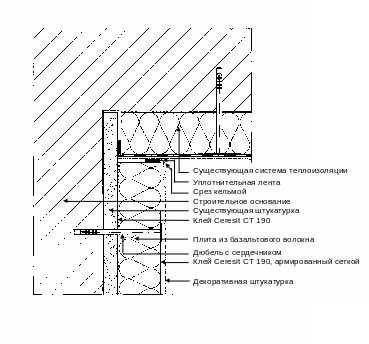

4.4. Примыкание к ранее установленной системе теплоизоляции.
Схема 4.4.

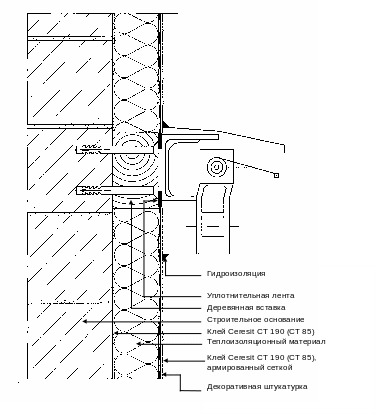

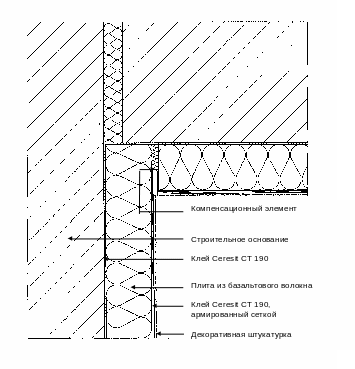

4.5. Применение компенсационного элемента для угловых деформационных швов.
Схема 4.5.

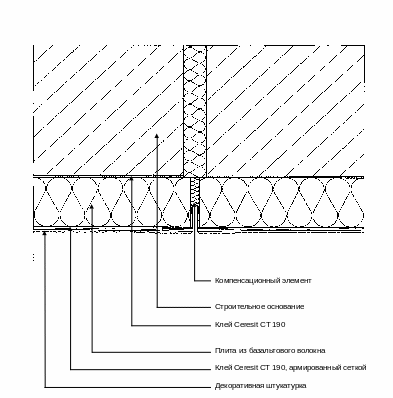

4.6. Применение компенсационного элемента для деформационных швов в плоскости фасада.
Схема 4.6.

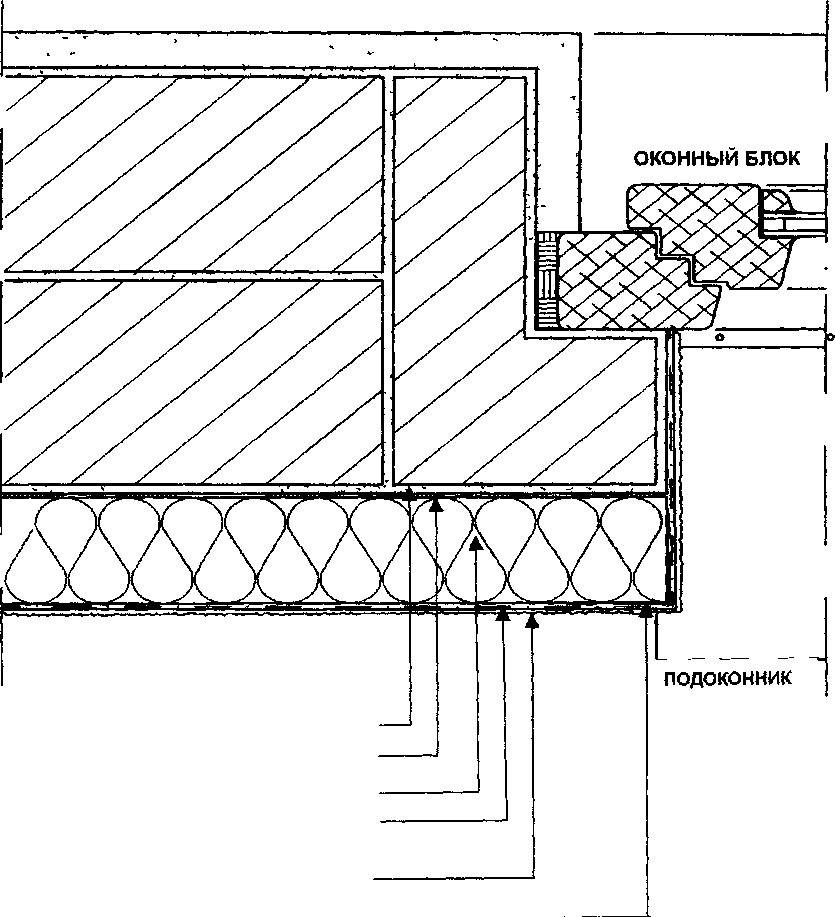

4.7. Примыкание системы к блоку с применением армирующего уплотнительного элемента.
Схема 4.7.

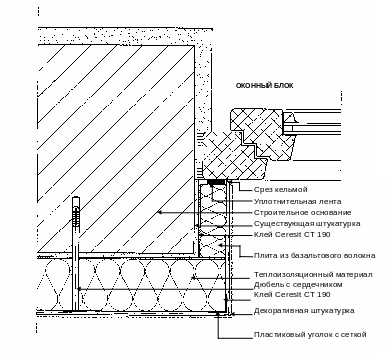

4.8. Примыкание системы к оконному блоку с применением уплотнительной ленты.
Схема 4.8.

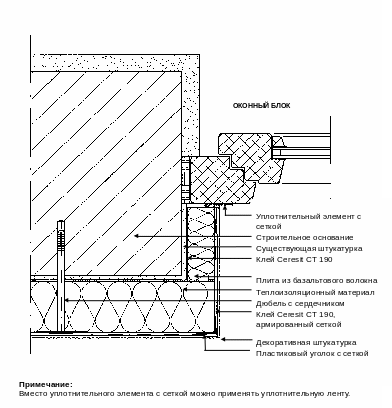

4.9. Примыкание системы к оконному блоку с применением уплотнительного элемента с сеткой.
Схема 4.9.

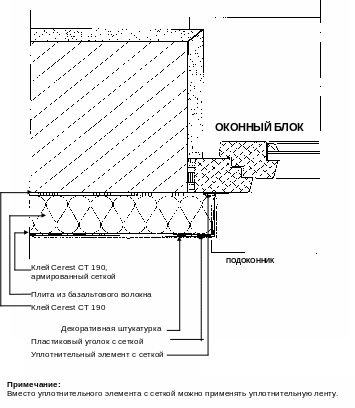

4.10. Примыкание системы к оконному проему без утепления оконного откоса.
Старая
штукатурка
Клей
Ceresit
CT
190
Плита
из базальтового волокна
Клей
Ceresit
CT
190, армированный сеткой
Декоративная
штукатурка
Пластиковый
уголок с сеткой
Схема 4.10.

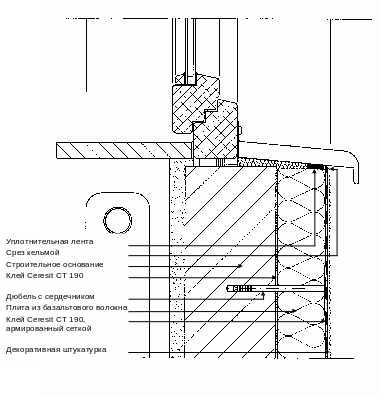

4.11. Примыкание системы к подоконному отливу.
Схема 4.11.
4.12. Примыкание системы к балконной плите с существующей гидроизоляцией.
Схема 4.12.

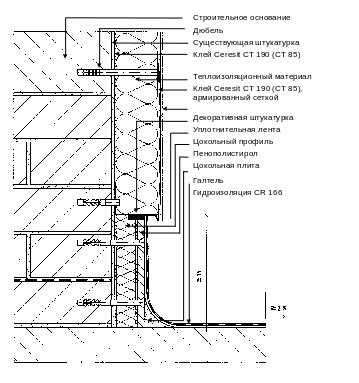

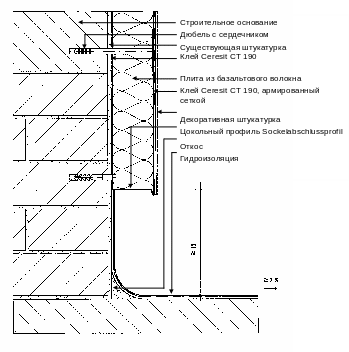

4.13. Примыкание системы к цоколю.
Схема 4.13.
4.14. Усиление углов оконных проемов.
