Комплексне кваліфікаційне завдання №13
Галузь знань – 0601 "Будівництво та архітектура"
Спеціальність 7.092102, 8.092102 – "Гідротехнічне будівництво"
Теоретичне завдання
1. Конструктивні елементи бетонних гребель (гребінь, конструктивні шви та їх ущільнення, дренаж і галереї в тілі греблі, протифільтраційні і дренажні завіси в основі).
2. Вертикальна і планова компоновка агрегатних блоків несуміщеної будівлі ГЕС. Основне і допоміжне обладнання.
Практичні завдання
1. Перевірити стійкість масивної бетонної гравітаційної греблі, незаглибленої в скельну основу на зсув по плоскій горизонтальній поверхні. Розрахункові характеристики скельних грунтів: tgφ = 0,75; С = 170 кПа. Схему греблі наведено на рисунку. Клас капітальності – ІІ (СС2-2). Вважати профіль греблі трикутним. Комбінація навантажень – основна. Врахувати дію на греблю гідростатичного, фільтраційного зважуючого тиску і силу власної ваги. Розрахунок виконати для умов плоскої задачі.
α2= 0,5; γlс = 1,0; γсd = 0,9; γn = 1,2;
2. Розрахувати середню місячну зарплату (при 8-годинному робочому дні п’ятиденному робочому тижні) робітників дільниці, якщо на ній працюють 7 робітників, двоє з них мають 5-й розряд, четверо – 4-й, один – 3-й. Годинна тарифна ставка 1-го розряду 10,56 грн./год. Тарифні коефіцієнти третього розряду – 1,34, четвертого – 1,61, п’ятого – 1,73.
Шкала оцінювання
Всі питання оцінюються за 100-бальною шкалою. Результат визначається як середнє арифметичне.
Голова фахової атестаційної комісії Хлапук М.М.

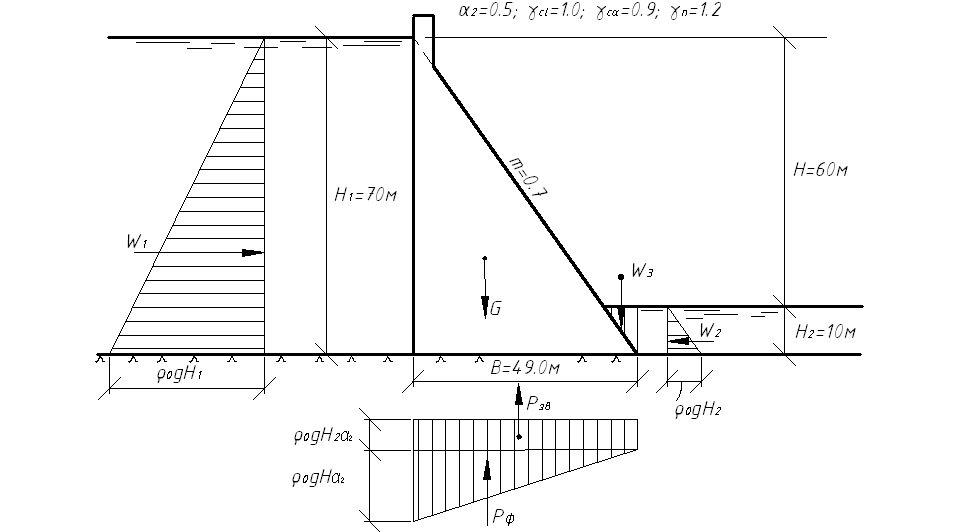

Рисунок до задачі №13
ЗАТВЕРДЖУЮ
В. о. ректора____________ Мошинський В.С.
31. 03. 2014 р.
Міністерство освіти та науки України
Національний університет водного господарства
та природокористування
Комплексне кваліфікаційне завдання №14
Галузь знань – 0601 "Будівництво та архітектура"
Спеціальність 7.092102, 8.092102 – "Гідротехнічне будівництво"
Теоретичне завдання
1. Види водоскидів в бетонних гравітаційних греблях на скельних основах. Розрахункові витрати води. Пропускна спроможність поверхневих, глибинних та сифонних водоскидів.
2. Форми оплати праці робітників, інженерно-технічних працівників та службовців.
Практичні завдання
1. Визначити висоту шва (Z) і економію бетону (Еб) в тілі бетонної гравітаційної греблі з розширеними швами в порівнянні з масивною бетонною гравітаційною греблею на скельній основі. Загальні габарити гребель однакові. В основі масивної гравітаційної греблі влаштована дренажна завіса на відстані b1 = 7,0 м від напірної грані. Схема греблі з розширеними швами приведена на рисунку. Клас капітальності греблі – ІІ (СС2-2), комбінація навантажень – основна (αд=0,15). Вважати профіль греблі трикутним.
α2= 0,5.
2. Визначити ширину турбінного блоку і скласти принципову схему з радіально-осьовою турбіною при таких вихідних даних:
Типи турбіни РО 115;
Діаметр робочого колеса турбіни 1,4 м;
Розміри статорних колон DA=2,18 м, DB=1,85 м;
Розрахункова витрата турбіни Qтр=18,6 м3/с;
Максимальний напір Н=118,3 м;
Розміри турбінної камери:
φ0 |
0 |
30 |
75 |
120 |
165 |
210 |
255 |
300 |
345 |
Rφ |
1,09 |
1,58 |
1,88 |
2,09 |
2,25 |
2,42 |
2,56 |
2,67 |
2,77 |
Шкала оцінювання
Всі питання оцінюються за 100-бальною шкалою. Результат визначається як середнє арифметичне.
Голова фахової атестаційної комісії Хлапук М.М.

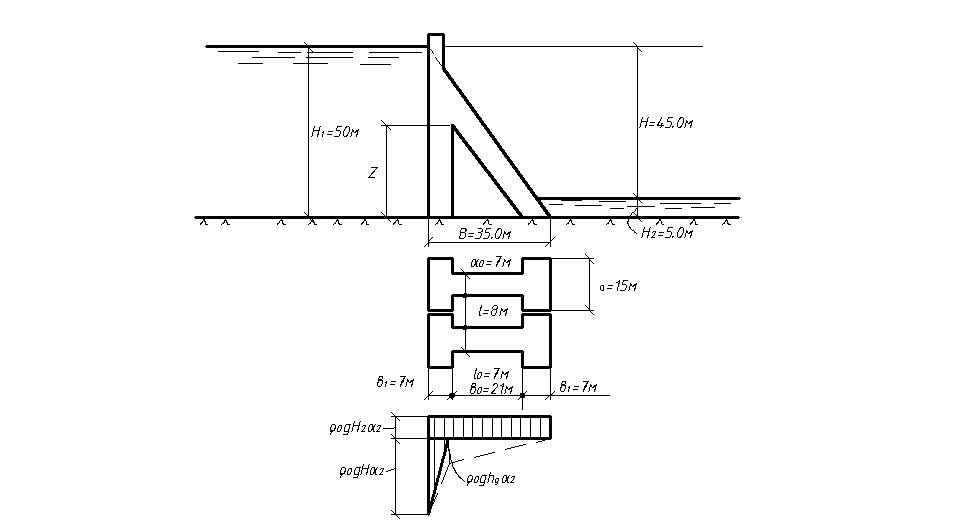

Рисунок до задачі №14
