Мансардний дах

Дах будівлі складається з таких елементів: похилої площини, що зветься скатом, основою яких служать крокви і обрешетування. Нижні кінці кроквяних ніг спираються на мауерлат. Перетин скатів утворює похилі і горизонтальні ребра. Горизонтальні ребра називають коником. Перетин скатів, створюючі вхідні кути, створюють ендови і розжолобки. Краї крівлі над стінами будівлі називають карнизними звисами (розташовуються горизонтально, виступають за контур зовнішніх стін) або фронтонними звисами (розташовуються похило).

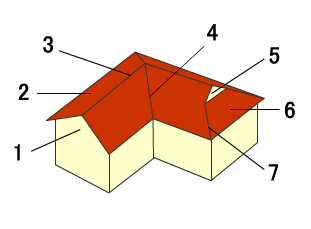

1. Фронтон (шпиль).

2. Скат.

3. Коник.

4. Ендова.

5. Слухове вікно.

6. Вальм.

7. Ребро

Основні елементи кроквяної системи

Основними несучими елементами даху є мауерлат, крокви та решетування. Крім них в конструкції даху виділяють додаткові крепіжні елементи (ригелі, стійки, підкоси, розпорки тощо). Стійкість та міцність покрівлі в цілому залежить від її несучої системи - кроквяної системи.

Крокви - це основна несуча частина конструкції даху. Вони мають витримувати вагу самої покрівлі, а також тиск снігу та вітру.

Мауерлат — являє собою брус або колоду, укладену зверху по периметру зовнішньої стіни будівлі. Служить крайньою нижньою опорою для крокв.

Решетування - це конструкція, до якої безпосередньо і відбувається кріплення покрівлі. Решетування необхідне для створення зазору між матеріалом покрівлі та ізоляцією даху.

Сучасні покрівельні матеріали для похилих дахів

На сьогоднішній день існує не так вже й багато матеріалів, здатних тривалий час протистояти природним стихіям.

Метало-черепиця — покрівельний матеріал з металополімерної основи, профільованої форми. Аркуші метало-черепиці виготовляють з оцинкованої сталі або алюмінію, який менше піддається впливу атмосферних опадів. Метал з обох боків покривають декількома шарами захисного кольорового пластику.

Профільований лист (профнастил) - являє собою металевий лист, який виготовляється з листової оцинкованої сталі методом холодного прокату.

Полімерна черепиця - ззовні така черепиця виглядає як керамічна. Виготовляється з кварцового піску і термопластів методом пресування. Ця черепиця довговічна (термін служби не менше 50 років), стійка до впливу води, кислот, агресивного зовнішнього середовища. Полімерна основа захищає від гниття, цвілі і вицвітання. Одним з характерних переваг такої черепиці є те, що на ній не накопичується статична електрика, що виключає можливість попадання в будинок блискавок.

Сходи за призначенням, конструкцією, кількістю маршів у межах поверху

Класифікація сходів за призначення:

• Основні, для повсякденного сполучення між поверхами та евакуації;

• Допоміжні, що зв'язують сходову клітку з горищем або підвалом;

• Аварійні, що влаштовуються для евакуації з будинку;

• Пожежні, які мають вихід на дах;

За типом конструкцій:

• Прямі сходи;

• Прямі сходи з проміжними майданчиками;

• Г-подібні сходи з поворотом на 90 град.;

• П-подібні сходи з поворотом на 180 град.;

• Звивисті сходи;

• Овальні сходи;

• Круглі сходи;

• Гвинтові сходи;

• Сходи із забіжними сходинками;

• Модульні сходи;

За кількістю маршів у межах поверху:

• Одномаршові;

• Двухмаршові;

• Трьохмаршові;

• Гвинтові;

• Спіральні;

• Орні;
