3.2 Описание конструкции: кабель марки аввг

Назначение:

Расшифровка кабеля АВВГ: А - алюминиевая жила, В – изоляция из поливинилхлоридного пластиката, В – оболочка из поливинилхлоридного пластиката, Г - небронированный.

Элементы конструкции кабеля силового АВВГ:

1 Одножильная или многожильная алюминиевая жила 1-го или 2-го класса

2 Маркировка, изоляция из ПВХ. Маркировка может быть как цифровая, так и цветом.

3 Обмотка из нетканого полотна

4 ПВХ – оболочка кабеля

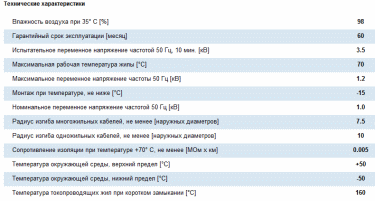

Кабели силовые алюминиевые АВВГ используются для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0.66 кВ, частотой 50 Гц. Силовой кабель предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Не рекомендуется для прокладки в земле. Кабели АВВГ в тропическом исполнении стойки к плесневым грибам. Кабель алюминиевый стоек к воздействию относительной влажности воздуха до 98% при температуре окружающей среды до плюс 35 С.

При прокладке АВВГ нужно учитывать, что максимальный радиус изгиба не должен превышать 10 диаметров для одножильного кабеля и 7,5 диаметров для многожильного кабеля. Температура нагрева не должна превышать 70 градусов. В течении 4-10 минут АВВГ может выдерживать перегрев до 160 градусов. Наш АВВГ кабель исключительно качественный товар и при соблюдении условий эксплуатации – срок службы АВВГ кабеля превышает 30 лет.

Количество жил: 3, 4, 5.

Класс гибкости жилы: 1.

Электрические характеристики: номинальное напряжение — 660 В.

Конструкция

материал жилы – алюминий;

исполнение жилы – однопроволочная;

изоляция – ПВХ-пластикат;

оболочка – ПВХ-пластикат.

Температура эксплуатации: от -50 до +50.

Срок службы алюминиевого кабеля - 30 лет.

Токовая нагрузка кабелей зависит от числа жил и условий прокладки. Возможно изготовление кабелей на номинальное напряжение 1 кВ.

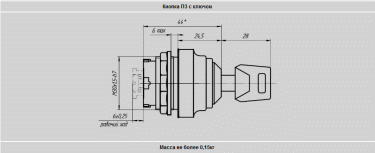

3.3 Описание конструкции: кнопка управления типа кн

Назначение

Элемент кнопочный предназначен для дистанционного управления электроприводами машин и механизмов в передвижных и стационарных установках, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами, для внутреннего рынка и для поставки на экспорт.

Кнопки предназначены для встраивания во взрывозащищенное электрооборудование I и II групп.

Особенности

Кнопки КН-БКВ являются коммутирующими элементами мгновенного действия, собственное время срабатывания которых не превышает 0,04 сек.

Возможность изготовления с различными группами контактов как 1НР+1НЗ, так и 2НР + 2НЗ (только при использовании блоков БКВ1)

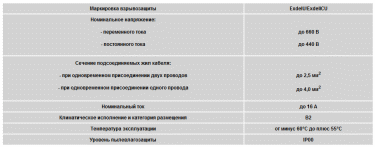

Технические данные

Конструкция

В качестве коммутационного устройства используется блок контактный типа БКВ-2. Блок выполнен с видом взрывозащиты «взрывонепроницаемая оболочка» и защита вида «е» и имеет единую маркировку по взрывозащите ExdeIU/ExdeIICU.

Кнопки, используемые в электрооборудовании I группы, применяются в электрических цепях переменного тока частоты 50-60 Гц, напряжением до 127 В и в цепях постоянного тока напряжением 110 В с номинальным током 16 А.

Кнопки, используемые в электрооборудовании II группы применяются в электрических цепях переменного тока частоты 50-60 Гц, напряжением до 660 В (380 В), и в цепях постоянного тока напряжением 440 В (220 В) с номинальным током 16 А.

По умолчанию кнопки имеют один размыкающий (1р) и один замыкающий (1з) контакты.

Комплектность поставки

В комплект поставки входит:

Кнопка, шт. – 1

Паспорт, экз. – 1

Руководство по эксплуатации, экз. – 1

Структура условного обозначения

КН - БКВ - 2 - Х1 Х2 Х3 - В2

КН-БКВ- 2 – кнопка нажимная на базе блока контактного взрывозащищенного БКВ-2 (1НР+1НЗ)

Х1 - функциональное назначение:

П - «Пуск»

С - «Стоп». Кнопка «СТОП» выполнена в форме грибка.

Х2 – цвет кнопки:

для кнопки «Пуск»

Ч-черный;

С-синий;

З-зеленый;

для кнопки «Стоп»

К-красный;

Ч-черный.

Х3 - наличие фиксации:

0 – без фиксации;

1 – с самофиксацией.

В2 - климатическое исполнение и категория размещения по ГОСТ 15150.

ТУ 16-96 ИМШБ. 642234.022 ТУ

Пример формулирования заказа: элемент кнопочный на базе блока контактного взрывозащищенного типа БКВ-2, с кнопкой «Пуск», синего цвета, с самофиксацией, климатического исполнения

В2: «Кнопка КН-БКВ-2-ПС1-В2 ПИНЮ.642233.002ТУ»
