3 Индивидуальное задание

3.1 Типы и технические данные низковольтной аппаратуры для систем управления электроприводами

К низковольтной аппаратуре можно отнести: выключатели автоматические серии ВА160,контакторы модульные на DIN-рейку серии ТМ, контакт состояния (доп. контакт) для ВА160, независимый расцепитель для ВА160, рубильник поворотный HGLB (РПВ), контакторы КМ и КМ2 и тд.

Выключатели автоматические серии ВА160

Выключатель автоматический серии ВА160 предназначен для сети 50/60 Гц с номинальным напряжением 230 В и током до 63А, используется для защиты линий от перегрузки и короткого замыкания. Можно использовать для редкого переключения линии в нормальныхусловиях.

Предназначено для учреждений, жилых помещений и т.п.

Модульные автоматические выключатели ЭЛЕКТРО™ серии ВА160 сертифицированны в Республике Белирусь и соответствуютГОСТ30325-95, СТБ ЕН 55014-1-2005

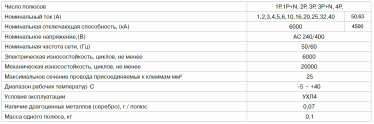

Технические характеристики

Характеристики срабатывания

Контакторы модульные на DIN-рейку серии ТМ

Модульные контакторы ТМ позволяют осуществлять процессы автоматизации в оборудовании зданий и производств. Они как правило применяются для коммутации и управления осветительными, обогревательными, насосными и вентиляционными системами до 63ампер.

Контакторы ТМ имеют модульную конструкцию.

Серия состоит из модульного ряда приборов, которые отличаются количеством рабочих контактов, током коммутации и значениемпитающего напряжения катушки возбуждения.

Контактор ТМ имеет катушку работающую от переменного тока.

Технические характеристики

Контакт состояния (доп. контакт) для ВА160

Контакт состояния информирует о состоянии цепи нагрузки при эксплуатации автоматических выключателей ВА 160 и ВА 210-00

в системах автоматизации технологических процессов и защиты цепи. Контакт состояния указывает на состояние автоматического выключателя включён-выключен даже если рукоятка выключателя удерживается во взведённом положении

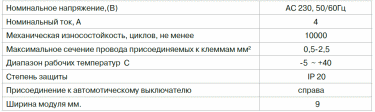

Технические характеристики

Независимый расцепитель для ВА160

Независимый расцепитель предназначен для дистанционного отключения автоматических выключателей 1-4 полюсных мо-

дульного исполнения.

Независимый расцепитель является электромагнитом, который через рычаг воздействует на механизм сброса независимого

расцепителя автоматического выключателя. Он имеет габарит однополюсного автоматического выключателя серии ВА 160.

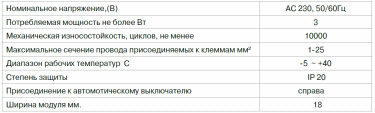

Технические характеристики

Рубильник поворотный HGLB (РПВ)

Рубильники поворотные (HGLB) РПВ предназначены для включения, выключения нагрузки электрических установок. Рубильники РПВ могут быть использованы как выключатели нагрузки обеспечивающие видимый разрыв.

Области применения:

– распределительные шкафы низкого напряжения;

– промышленные и энергетические распредустройства

Условия эксплуатации:

Рубильники типа (HGLB) РПВ предназначены для установки в закрытых помещениях, не содержащих пыли, едких и взрывопасных газов:

– климатическое исполнение У, УХЛ,

– диапазон рабочих температур от минус 25°C до +55°C

– высота над уровнем моря до 2000 м.

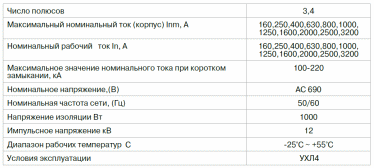

Технические характеристики

Контакторы КМ и КМ2

Контакторы электромагнитные применяются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660В, частоты 50-60 Гц и рабочим током до 95А.

При наличии тепловых реле контакторы осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Данный тип контакторов может комплектоваться дополнительными блоками контактов, таймерами задержки времени, механическими блокировками.

Контакторы магнитные серии КМ, КМ2 соответствуют стандартам IEC947-2, VDE0660 и BS 5452.

Технические характеристики
