7.2 Класифікація і основні параметри контактних машин

Контактні машини поділяються на два класи: загального призначення і спеціальні.

Машини загального призначення використовують для зварювання деталей широкої номенклатури. На однотипних машинах можна виконувати зварювання деталей, різних за конструкцією, марками і товщиною металу.

Спеціальні машини призначені, як правило, для зварювання конкретних виробів. Наприклад: рейкозварювальна машина, машина для зварювання стрілочних переводів, машина для зварювання ланцюгів, багатоелектродна машина для зварювання дверей автомобіля і т. п.

У даному посібнику розглянуті лише машини загального призначення.

Машини загального призначення класифікують за наступними ознаками:

- за видом зварного з‘єднання: точкові, шовні, рельєфні, стикові;

- за конструктивним виконанням: стаціонарні радіального типу, стаціонарні пресового типу, підвісні із вмонтованим трансформатором, підвісні з окремим трансформатором;

- за типом джерела зварювального струму: змінного струму, низькочастотні, постійного струму, конденсаторні;

- за типом приводу: з ручним важільним, педальним, пружинним, пневматичним, гідравлічним, пневмогідравлічним, електромеханічним.

Основні параметри контактних машин загального призначення:

• Найбільший вторинний струм. Це струм, що протікає у вторинному (зварювальному) контурі при його короткому замиканні на максимальному ступені регулювання при номінальних значеннях розхилу і вильоту зварювального контуру. Вторинний контур включає в себе всі струмопровідні частини, по яких протікає зварювальний струм, в тому числі і вторинну обмотку зварювального трансформатора.

• Номінальний тривалий вторинний струм. Це струм, який при безперервному проходженні по вторинному контуру не нагріває його вище допустимої температури.

• Номінальне і (або) найменше і найбільше зусилля стиснення електродів – для точкових, шовних і рельєфних машин.

• Номінальний і (або) найменший і найбільший виліт – для точкових, шовних і рельєфних машин. Для точкових і шовних машин виліт – це відстань від осьової лінії електродів до передньої стінки машини. Для рельєфних машин виліт відраховується від середини плити.

• Номінальний і (або) найменший і найбільший розхил – для точкових, шовних і рельєфних машин. Розхил машини – це найменша відстань між консолями або їх виступаючими частинами, що визначається на всій довжині вильоту електрода.

• Найбільше зусилля проковування – для машин зі змінним зусиллям стискання.

• Найбільше вертикальне зміщення електродів – для точкових і шовних машин.

• Найменша і найбільша лінійні швидкості роликових електродів – для шовних машин.

• Номінальне і (або) найменше і найбільше зусилля осадки – для стикових машин.

• Найбільша тривалість протікання зварювального струму – для точкових, шовних і рельєфних машин змінного струму, постійного струму і низькочастотних.

7.3 Стаціонарні машини для контактного точкового зварювання

Контактні машини КТ 002, МТР-1602 (МТР-1601)

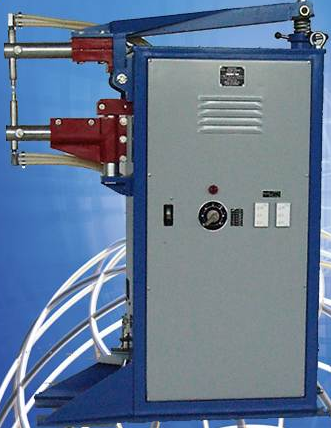

КТ 002 та МТР-1602 (МТР-1601) – стаціонарні машини радіального типу, змінного струму, з педальним (пружинним) приводом ходу верхнього електрода, призначені для контактного точкового зварювання деталей з листової сталі, а також хрестоподібних з'єднань стрижнів арматури. Управління зварювальним струмом проводиться від регулятора режиму зварювання, що забезпечує автоматичну синхронізацію моменту оптимального стиснення і включення зварювального струму.

У машинах МТР-1602, МТР-1601 забезпечується регулювання вильоту електродів та можливість кріплення електродів вертикально або похило, що розширює можливості зварювання виробів різної конфігурації.

а б

а - КТ 002, б - МТР-1602 (МТР-1601)

Рисунок 7.2 - Контактні машини КТ 002, МТР-1602 (МТР-1601)

Таблиця 7.1 - Технічні характеристики машин КТ 002, МТР-1602

Параметр	Значення
	КТ 002	МТР-1602 (1601)
Напруга живлення, В	380	380
Номінальний тривалий струм, кА	3,6	3,6
Найбільший вторинний струм, кА	12,5	16
Найбільша потужність при короткому замиканні, кВА	33	75
Зусилля стиснення, даН	400 (максимальне)	30…250
Виліт електродів, мм	250 (номінальний)	200…500
Розхил зварювального контуру, мм	165…215	135
Хід верхнього електрода, мм	15	5…20
Витрата охолоджуючої води, л/год	120	240
Зварювана товщина, мм :
маловуглецева сталь	Від 0,5+0,5 до 3,5+3,5	Від 0,5+0,5 до 3,5+3,5
неіржавіюча сталь	–	0,5 + 0,5
арматура класу А1, В1	Від 3+3 до 12+12	Від 2+2 до 10+10
арматура класу А2, В3	–	Від 5+5до 8+8
Габарити,мм	1070x370x1370	1070x300x1310
Маса, кг	200	200

Контактні машини КТ 004, МТ-1929 (МТ-1928)

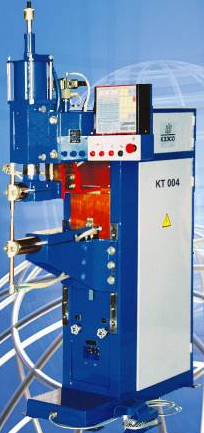

КТ 004 та МТ-1929 (МТ-1928) (рис. 7.3) – стаціонарні машини пресового типу (з прямолінійним ходом верхнього електрода), змінного струму, з пневматичним приводом, призначені для контактного точкового зварювання деталей з маловуглецевих і легованих сталей широкого діапазону товщини, адюмінієвих і титанових сплавів, латуні, а також хрестоподібних з'єднань стрижнів арматури.

Конструкція верхнього і нижнього хоботів машини МТ-1929 (МТ - 1928) і можливість регулювання вильоту нижнього хобота, дозволяють зварювати вироби складної конфігурації, наприклад, з відбортуванням, розхил регулюється ступінчасто.

Машина КТ 004 обладнана системою управління зварювальним процесом, побудованою на програмованому контролері, що забезпечує автоматичну стабілізацію заданих параметрів з індикацією фактичних значень.

а б

а - КТ 004, б - МТ-1929 (МТ-1928)

Рисунок 7.3 - Контактні машини КТ 004, МТ-1929 (МТ-1928)

Таблиця 7.2 - Технічні характеристики машин КТ 004, МТ-1929

Параметр	Значення
	КТ 004	МТ-1929 (1928)
1	2	3
Напруга живлення, В	380	380
Номінальний тривалий струм, кА	9	9
Найбільший вторинний струм, кА	22	20
Найбільша потужність при короткому замиканні, кВА	–	124
Зусилля стиснення, даН	800 (максимальне)	150…680
Виліт електродів, мм	500 (номінальний)	500
Розхил зварювального контуру, мм	95…360	180…350
Зварювана товщина, мм:
маловуглецева сталь	Від 0,5+0,5 до 5+5	Від 0,5+0,5 до 3,5+3,5
нержавіюча сталь	Від 0,5+0,5 до 1,5+1,5	Від 0,5+0,5 до 1,5+1,5
титанові сплави	Від 0,5+0,5 до 1,5+1,5	Від 0,5+0,5 до 1,5+1,5
алюмінієві сплави	Від 0,5+0,5 до 0,8+0,8	До 0,6+0,6
Латунь (мідні сплави)	Від 0,5+0,5 до 0,8+0,8	0,5+0,5
арматура класу А1, В1	Від 4+4 до 16+16	Від 4+4 до 16+16
арматура класу А2, В3	Від 6+6 до 12+12	Від 6+6 до 12+12
Подовження таблиці 7.2
1	2	3
Хід верхнього електрода, мм	–	5…30, повний – 80
Витрати охолоджуючої води, л/год	–	700
Витрати вільного повітря, м3/100 ходів електрода	–	0,17
Габарити, мм	1280x630x1880	1350x460x1950
Маса, кг	488	600

Контактні машини КТ 009, МТ-3002

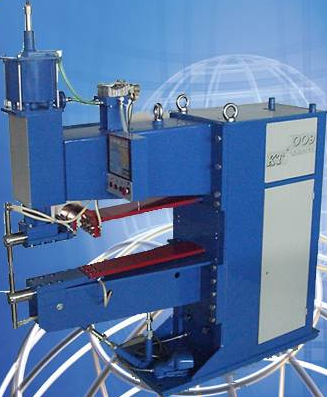

КТ 009 (аналог МТ-2103) та МТ-3002 (МТ-3001) (рис. 7.4) – стаціонарні машини пресового типу (з прямолінійним ходом верхнього електрода), змінного струму, з пневматичним приводом, призначені для контактного точкового зварювання деталей з маловуглецевих і легованих сталей широкого діапазону товщини, алюмінієвих і титанових сплавів, латуні, а також хрестоподібних з'єднань стрижнів арматури.



а б

а - КТ 009, б - МТ-3002 (МТ-3001)

Рисунок 7.4 - Контактні машини - КТ 009, МТ-3002 (МТ-3001)

Машина КТ 009 укомплектована системою управління зварювальним процесом, побудованою на програмованому контролері, що забезпечує автоматичну стабілізацію заданих параметрів з індикацією фактичних значень. Збільшений виліт дозволяє зварювати великогабаритні деталі.

Машина МТ-3002 (МТ-3001) має великий вибір зварювальних циклів і циклів тиску, а також збільшений розхил між консолями машини, що розширює можливості зварювання конструкцій  складної конфігурації

Таблиця 7.3 - Технічні характеристики машин КТ 009, МТ-3002

(МТ-3001)

Параметр	Значення
	КТ 009	МТ-3002 (МТ-3001)
Напруга живлення, В	380	380
Номінальний тривалий струм, кА	9	14
Найбільший вторинний струм, кА	21	30
Найбільша потужність при короткому замиканні, кВА	–	242
Зусилля стиснення, даН	2100 (максимальне)	60…1500
Виліт електродів, мм	1200 (номінальний)	500
Розхил зварювального контуру, мм	200…300	240…540
Хід верхнього електрода, мм	–	5…30, повний – 100
Витрати охолоджуючої води, л/год	–	700
Витрати вільного повітря, м3/100 ходів електрода	–	1,3
Зварювана товщина, мм :
маловуглецева сталь	Від 0,5+0,5 до 6+6	Від 0,8+0,8 до 7+7
нержавіюча сталь	Від 0,5+0,5 до 4+4	Від 1+1 до 3+3
титанові сплави	Від 0,5+0,5 до 4+4	Від 1+1 до 3+3
алюмінієві сплави	Від 0,5+0,5 до 0,8+0,8	Від 0,5+0,5 до 1+1
Латунь (мідні сплави)	Від 0,5+0,5 до 0,8+0,8	Від 0,5+0,5 до 1,2+1,2
арматура класу А1, В1	Від 4+4 до 22+22	Від 6+6 до 25+25
арматура класу А2, В3	Від 6+6 до 16+16	Від 6+6 до 18+18
Габарити, мм	2230x730x2340	1580x520x2100
Маса, кг	1700	1000

Контактні машини КТ 007, КТ-007-1

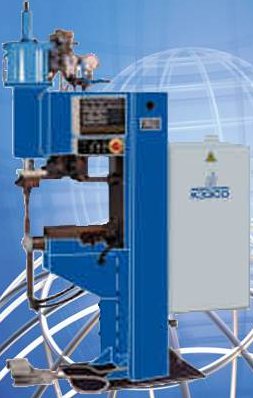

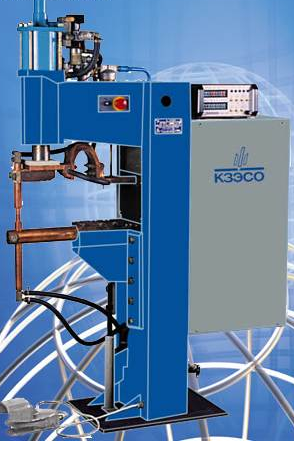

КТ 007 (аналог МТ-4021) та КТ 007-1 (рис. 7.5) – стаціонарні машини пресового типу (з прямолінійним ходом верхнього електрода), з пневматичним приводом, призначені для контактного точкового зварювання деталей з маловуглецевих і легованих сталей широкого діапазону товщини, алюмінієвих і титанових сплавів, латуні, а також хрестоподібних з'єднань стрижнів арматури.

КТ 007 (аналог МТ-4021) – машина змінного струму, укомплектована системою управління зварювальним процесом, побудованою на програмованому контролері, що забезпечує автоматичну стабілізацію заданих параметрів з індикацією фактичних значень.

У машині КТ 007-1 застосовані: контролер фірми SIEMENS, система управління контактним точковим зварюванням фірми ВOSCH, інвертор фірми ВOSCH, зварювальний трансформатор EXPERT, пневмообладнання фірми FESTO. Переваги машини: можливість зберігання в пам'яті системи 255 програм зварювання, можливість коректування режимів зварювання з панелі оператора, контроль роботи вузлів і механізмів зварювальної машини, тест-контроль наявності охолоджуючої рідини, повітря й інші функції; можливість завдання серії точок (з різними параметрами), зварювання постійним струмом, випрямленим у вторинному ланцюзі, аналіз якості зварної точки. Застосування трифазного інвертора, що підвищує частоту зварювального струму до 1000 Гц дозволило істотно підвищити якість зварних з'єднань, а також рівномірно завантажити мережу.

а б

а - КТ 007, б - КТ 007-1

Рисунок 7.5 - Контактні машини КТ 007, КТ 007-1

Зварювання постійним струмом забезпечує:

• високу якість зварювання;

• відсутність перегрівання зварюваних деталей;

• відсутність пауз в імпульсі зварювального струму;

• великий діаметр литого ядра точки;

• відсутність тріщин звареної точки;

• виключає виплески литого ядра;

• економічність використання електроенергії;

• рівномірне завантаження трьох фаз мережі живлення.

Таблиця 7.4 - Технічні характеристики машин КТ 007, КТ 007-1

Параметр	Значення
	КТ 007	КТ 007-1
Напруга живлення, В	380	380
Номінальний тривалий струм, кА	10	10
Найбільший вторинний струм, кА	40	36
Зусилля стиснення, даН	1900 (максимальне)	60…1500
Виліт електродів, мм	500 (номінальний)	500
Розхил зварювального контуру, мм	150…300	240…540
Хід верхнього електрода, мм	–	5…30, повний -100
Витрати охолоджуючої води, л/год	–	700
Витрати вільного повітря, м3/100 ходів електрода	–	1,0
Зварювана товщина, мм:
маловуглецева сталь	Від 0,5+0,5 до 8+8	Від 0,5+0,5 до 7+7
неіржавіюча сталь	Від 0,5+0,5 до 5+5	Від 0,5+0,5 до 3+3
титанові сплави	Від 0,5+0,5 до 1,5+1,5	Від 0,5+0,5 до 3+3
алюмінієві сплави	Від 0,5+0,5 до 1,7+1,7	Від 0,5+0,5 до 1,5+1,5
арматура класу А1, В1	Від 4+4 до 25+25	Від 6+6 до 25+25
арматура класу А2, В3	Від 6+6 до 20+20	Від 6+6 до 18+18
Габарити, мм	1380x680x2300	1510x620x2300
Маса, кг	870	700

Система управління машини забезпечує:

• одно- і багатоімпульсний нагрів з контрольованим наростанням і спадом величини зварювального струму;

• два режими зварювання – одна точка і серія точок;

• можливість проведення серії зварювань з різними значеннями параметрів циклу зварювання для кожної звареної точки, що змінюються автоматично;

• з пульта оператора або автоматично за програмою змінювати величину зусилля стиснення електродів;

• режим налагодження машини, коли кожен параметр циклу зварювання відпрацьовується після натиснення на педаль;

• зберігати в пам'яті 255 різних програм зварювання.

Пневматичний привід стиснення електродів оснащений регулятором робочого ходу верхнього електрода і електронним регулятором тиску, що дозволяє автоматично від системи управління змінювати зусилля стиснення електродів. Регулювання розхилу зварювального контуру забезпечується вертикальним переміщенням нижнього кронштейна.
