6.5 Мультиплаз-2500м (виробник ват «Мультиплаз», Москва)

Мультиплаз-2500М – це вдосконалена модифікація багато-функціонального портативного плазмового апарата для зварювання, паяння і різання металів і неметалів. Мультиплаз-2500 – винахід російських учених, що отримав «Гран-прі» Всесвітнього Женевського Салону винаходів. За допомогою технології отримання плазми з водяної пари знайдений безпечний, портативний, потужний, багато-функціональний і екологічно чистий спосіб термічної обробки металів товщиною від 0,5 до 10 мм (різання, зварювання, паяння, напилення і т.п.).

Мультиплаз-2500М складається з плазмового пальника і електронного блоку живлення (рис.6.8) загальною масою 6кг.

а б

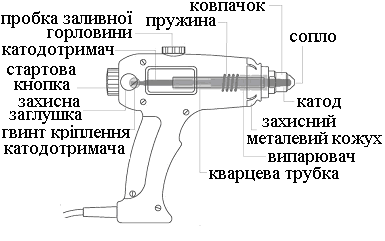

а – комплект, б – зварювальний пальник

Рисунок 6.8 – Мультиплаз-2500М

Сутність процесу, що відбувається у плазмотроні, наступна. Усередині стовбура пальника, між соплом-анодом і катодом, запалюється електрична дуга, яка перетворює воду, що знаходиться там, спочатку на пароподібний, а потім на плазмовий стан. При цьому водяна пара іонізується і під природно утвореним тиском виходить з сопла пальника у вигляді плазмового струменя температурою близько 8 000°С, за допомогою якої і здійснюються процеси різання, зварювання, паяння і іншої термічної обробки непальних матеріалів.

Робочою рідиною для Мультиплаз-2500М, залежно від здійснюваного процесу, є або звичайна вода (різання матеріалів), або 45% розчин будь-яких спиртів або ацетону для високої якості зварювання.

Апарат може працювати у двох режимах.

• Режим дуги посередньої дії, РЕЖИМ 1 (MODE 1). Дуга горить між катодом і соплом. Енергія на оброблюваний виріб переноситься лише плазмовим струменем.

• Режим дуги прямої дії, РЕЖИМ 2 (MODE 2).

До кола різального (зварювального) струму включається виріб з електропровідного матеріалу, і дуга горить між катодом і виробом. При цьому теплова енергія, що передається на оброблюваний матеріал, суттєво збільшується.

Таблиця 6.7 - Технічна характеристика Мультиплаз-2500М

Параметр	Значення
Напруга мережі живлення, В	220
Частота мережі живлення, Гц	50…60
Споживана потужність, кВт	До 2,8
Габарити джерела живлення (інвертора), мм	115 x 170 x 325
Маса пальника, кг	0,9
Маса джерела живлення (інвертора), кг	5,5
Температура факела, °С	8000
Товщина розрізуваного сталевого листа, мм	До 10 включно
Товщина зварюваного сталевого листа, мм	Від 0,3 до 10 і більше
Швидкість різання листової сталі δ = 2мм, мм/с	До 7
Ширина різі листової сталі, мм	Не більше 1,5
Витрата робочої рідини, літр/год	Не більше 0,25
Час роботи з однієї заправки пальника, хв.	20…30
