Установки tetrix 350 Plasma, tetrix 400 Plasma

Основні властивості:

• TIG/PLASMA зварювання і паяння.

• Стандартне зварювання MIG/MAG (на професійному рівні).

• Просте обслуговування здійснюється відповідно з принципом керування «EWM-WIG-Synergic» з оптимальними заданими значеннями; 256 програм зварювання (JOBs).

Основні області використання:

• Виробничі і ремонтні роботи, автомобільна промисловість, авіабудування, вентиляційне обладнання, плазмове паяння листа з цинковим і алюмінієвим покриттям.

• Зварювання всіх сталей і сплавів.

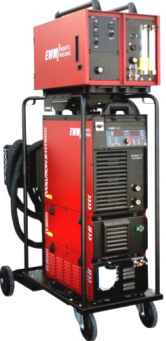

а б

а- TETRIX 350 Plasma, б - TETRIX 400 Plasma

Рисунок 6.7 - Установки для плазмового зварювання

Особливості зварювального апарата:

• Пристрій керування Т320DC.

• Цифрова система для 100% відтворення параметрів зварювання з високою якістю.

• 256 програм и 16 операцій, що програмуються.

• 2-, 4-тактний режими, імпульсне зварювання TIG, безструмова перевірка газу.

• Регульовані параметри: стартовий і зварювальний струми, зменшений струм і струм закінчення зварювання, час продування і затримки газу, час наростання и спаду струму, час імпульсу і паузи, керування запалюванням дуги.

• Підвищена зручність завдяки програмуванню зварювальних параметрів через інтегровану експертну систему або ПО TETRIX PCT300 з використанням ПК (опція).

• Точне настроювання витрат газу завдяки ротаметрам, для плазмового газу від 0 до 1 л/хв і захисного газу від 0 до 15 л/хв і комфортабельні функції для зварювання з холодним дротом.

• Цифрова індикація зварювальної напруги, струму й інших параметрів зварювання.

• Документування параметрів зварювання за допомогою програми QDOC9000 (опція).

Особливості пристрою подачі дроту:

• Кнопка чергової дуги «Hilibo» увім./вимк., струм чергової дуги плавно регулюється в межах 5 …25 А.

• Струм допоміжної дуги плавно регулюється в межах 5 …25 А;

• Регульовані параметри: швидкість подавання дроту, 2-, 4-тактний режими, зворотній хід дроту.

• 4-роликова установка в металевому виконанні, великі ролики, кріплення для стандартних котушок дроту, кнопка для заправки дроту.

• Надійний модуль охолодження з центробіжним насосом, датчиком тиском води.

Таблиця 6.6 - Технічні характеристики установок TETRIX 350 Plasma, TETRIX 400 Plasma

Параметр	Значення
	TETRIX 350			TETRIX 400
Межа регулювання зварювального струму (плавне), А	5…350			–
Зварювальний струм, А	ТВ,%	MIG/ MAG	TIG	ТВ,%	MIG/ MAG	TIG
При тривалості включення (ТВ) і температурі навколишнього середовища 20°C	45% 65% 100%	350 325 260	350 325 260	45% 65% 100%	400 360 300	400 360 300
При тривалості включення (ТВ) і температурі навколишнього середовища 40°C:	40% 60% 100%	350 325 260	350 325 260	40% 60% 100%	400 360 300	400 360 300
Габаритні розміри, мм	980х505х990			1050x500x1325
Маса, кг	87			56
Пристрій подавання дроту
Швидкість подавання дроту, м/хв	0,1…9,9			0,1…9,9
Габаритні розміри, мм	655х460х495			655х460х495
Маса, кг	45			45
