5.3 Газорізальне обладнання донмет, м. Краматорськ

Переносні газорізальні машини

Газорізальна машина ДОНМЕТ-974

Машина ДОНМЕТ-974 (рис. 5.31, а) призначена для кисневого прямолінійного різання:

- листового прокату з низьковуглецевої сталі з можливістю підготовки кромок під зварювання за один прохід двома різаками; вирізання смуг;

- відрізання прибутків литників сталевих відливань.

Напрямна на магнітних стійках може встановлюватися як в горизонтальній, так і у вертикальній площинах.

В якості прямолінійної напрямної для машини використовується необроблений куточок перетином 50х50 мм.

Машина ДОНМЕТ-974 може використовуватися з одним або двома різаками.

Таблиця 5.8 – Технічна характеристика газорізальних машин ДОНМЕТ-974

Параметр	Значення
Товщина різі, мм	5 ... 300
Швидкість переміщення машини, мм/хв	70 ... 950
Напруга, В: - що підводиться до блоку електроживлення - що підводиться до машини	220 36
Споживана потужність, Вт	120

а б

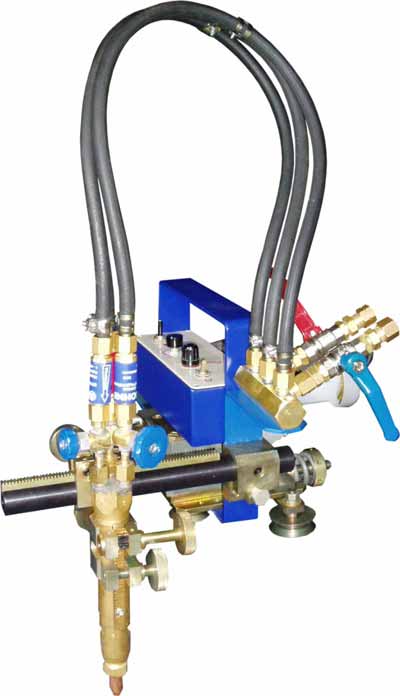

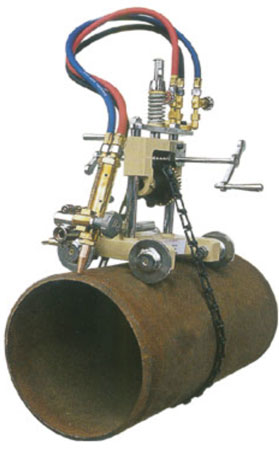

а - газорізальна машина ДОНМЕТ- 974, б - газорізальна машина SG-30

Рисунок 5.31 – Газорізальні машини ДОНМЕТ- 974 і SG-30

Газорізальна машина SG-30 (рис. 5.31, б)

Призначена для механізації газокисневого різання труб великого діаметра і підготовки кромок під зварювання. Застосовується при будівництві і ремонті магістральних нафто- і газопроводів у нафтовій і хімічній промисловості, виробництві котельного устаткування і в інших галузях промисловості.

Таблиця 5.9 – Технічна характеристика газорізальної машини SG-30

Параметр	Значення
Діаметр труб, що розрізають, мм	114…600
Товщина стінок труб, що розрізають, мм	До 50
Вертикальне переміщення різака, мм	До 50
Поперечне переміщення різака, мм	До 100
Кут нахилу різака, град	До 45
Габаритні розміри не більш, мм	410x450x410
Ширина колії, мм	210
Маса машини, кг	8,5

Газорізальні машини СG-30, SG-30.2, СG-100, CG-100.02

Призначені для механізації газокисневого різання сталевого листового матеріалу при його розкрої.

а б

в г

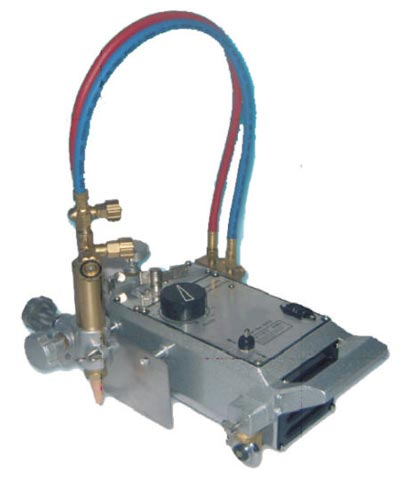

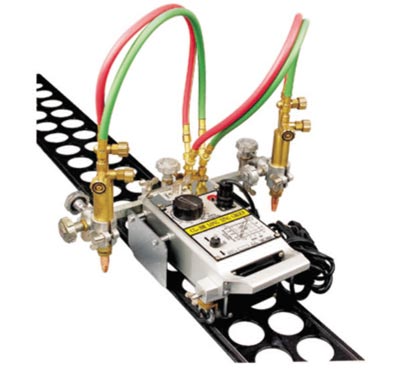

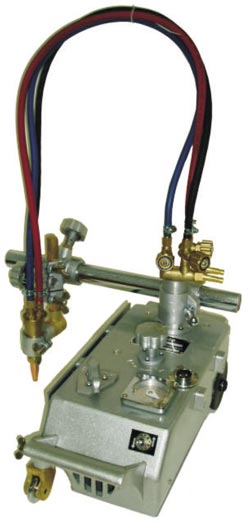

а - газорізальна машина SG-30, б - газорізальна машина SG-30.2,

в - газорізальна машина СG-100, г - газорізальна машина CG-100.02

Рисунок 5.32 - Газорізальні машини SG-30, SG-30.2, СG-100, CG-100.02

Таблиця 5.10 – Технічна характеристика газорізальних машин SG-30, SG-30.2, СG-100, CG-100.02

Параметр	Значення
	SG-30	SG-30.2	СG-100	CG-100.02
Товщина сталі, яка розрізається, мм	До 50	До 50	До 100	До 100
Швидкість різання, мм/хв	150…800	150…800	80…800	80…800
Вертикальне переміщення різака, мм	До 50	До 50	До 50	До 50
Поперечне переміщення різака, мм	До 120	-	До 300	-
Кут нахилу різака, град	До 45	До 45	До 45	До 45
Ширина смуг, які вирізуються за один прохід, мм	-	80…420	-	100…640
Габаритні розміри не більш, мм	350x140x175	360x720x480	520x520x400	520x1200x500
Ширина колії, мм	150	150	150	150
Напруга живлення, В	220	220	220	220
Маса машини, кг	9,5	13	15,5	23

Газокисневі різаки

Різак ДОНМЕТ-142 (рис. 5.33, а) – найлегший і економічніший різак. ДОНМЕТ-143 (рис. 5.33, б) – різак універсальний (ацетилен і пропан). ДОНМЕТ-149 (рис. 5.33, в) – для роботи в труднодоступних місцях.

Таблиця 5.11 – Технічна характеристика різаків ДОНМЕТ-142, ДОНМЕТ-143, ДОНМЕТ-149

Параметр	Значення
	ДОНМЕТ-142		ДОНМЕТ-143		ДОНМЕТ-149
Товщина різі, мм	До 100		До 100		До 100
Умовний прохід гумово-тканинного рукава, мм	6/6	9/9	6/6	9/9	6/6	9/9
Вживаний горючий газ*	А, П	А, П, М, МАФ	А, П	А, П	П	П
Вага різака, кг	0,75		0,75		0,75
Довжина різака, мм	500		500		515

* Умовні позначення: А – ацетилен, П – пропан-бутан, М – метан, МАФ – метилацетилен-алленова фракція.

а б

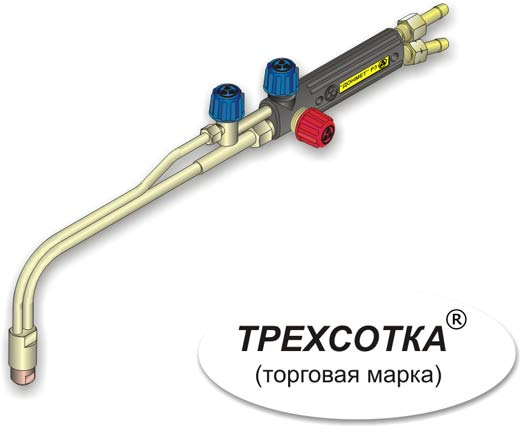

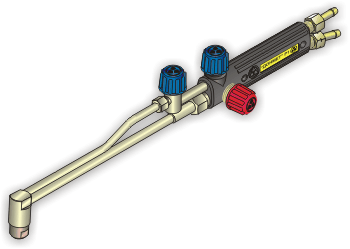

а – різак ДОНМЕТ- 142, ДОНМЕТ-143, б – різак ДОНМЕТ-149

Рисунок 5.33 - Різаки ДОНМЕТ-142, ДОНМЕТ-143, ДОНМЕТ-149

Різак ДОНМЕТ-300 – легкий і потужний різак (рис. 5.34, а). ДОНМЕТ-301 – різак універсальний (рис. 5.34, б). ДОНМЕТ-337 – різак для професіоналів (рис. 5.34, в).

а б в

а – різак ДОНМЕТ-300, б – різак ДОНМЕТ-301, в – різак ДОНМЕТ-337

Рисунок 5.34 - Різаки ДОНМЕТ-300, ДОНМЕТ-301, ДОНМЕТ-337

Таблиця 5.12 – Технічна характеристика різаків ДОНМЕТ-300, ДОНМЕТ-301, ДОНМЕТ-337

Параметр	Значення
	ДОНМЕТ-300	ДОНМЕТ-301	ДОНМЕТ-337
Товщина різі, мм	До 300	До 300	До 300
Умовний прохід гумово-тканинного рукава, мм	9/9	9/9	9/9
Вживаний горючий газ	А, П	А, П	А, П, М, С*
Вага різака, кг	0,8	0,8	0,95
Довжина різака, мм	520	520	520

* Умовні позначення: С – коксовий газ.

Різаки для газорізальних машин

Різак ДОНМЕТ-152 (рис. 5.35, а) і ДОНМЕТ-154 (рис. 5.35, б) – для газорізальних машин типа «Веселка», «Орбіта», «Мікрон», АСШ. ДОНМЕТ-345 (рис. 5.35, в) – для імпортних газорізальних машин. Призначений для машинного різання мундштуками з внутрішньосопловим змішенням газів.

Додаткова зубчата рейка

Додатковий вентиль

Додаткова зубчата рейка

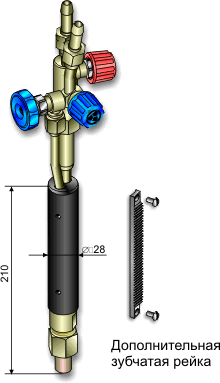

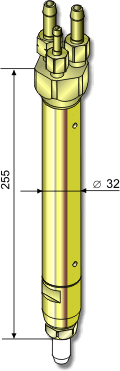

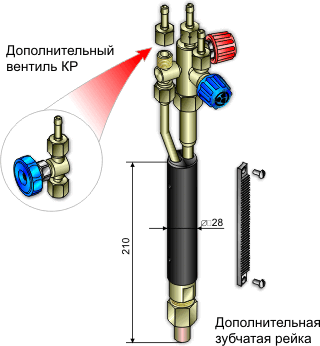

а – різак ДОНМЕТ-152, б – різак ДОНМЕТ-154, в – різак ДОНМЕТ-345

Рисунок 5.35 - Різаки ДОНМЕТ-152, ДОНМЕТ-154, ДОНМЕТ-345

Таблиця 5.13 – Технічна характеристика різака ДОНМЕТ-152, ДОНМЕТ-154

Параметр	Значення
	ДОНМЕТ-152	ДОНМЕТ-154
Товщина різі, мм	5…100*	5…100*
Кількість вентилів	3 (КР, КП, ГГ)**	2 (КП, ГГ)
Кількість приєднувальних штуцерів	2	2
Умовний прохід гумово-тканинного рукава в мм	9/9	6/6/6	9/9/9
Вживаний горючий газ	А, П, М	А, П, М	А, П, М
Діаметр різьблення приєднувальних штуцерів: - кисню різального - кисню підігріваючого - горючий газ	M16x1,5 M16x1,5 M16x1,5LH	M14x1,5 M14x1,5 M14x1,5LH	M16x1,5 M16x1,5 M16x1,5LH
Вага різака, кг	1,02	0,97

* Товщина різу до 300 мм досягається при додатковій комплектації мундштуками наружними, мундштуками внутрішніми, пристроями для змішування (інжекторами).

** Вентилі кисню різального (КР) і підігріваючого (КП); ГГ – горючого газу.

Таблиця 5.14 – Технічна характеристика різаків ДОНМЕТ 345

Параметр	Значення
	ДОНМЕТ-345	ДОНМЕТ-345-01
Товщина різа, мм	3…300
Кількість приєднувальних штуцерів	3
Умовний прохід гумово-тканинного рукава, мм	9/6/9	6/6/6
Вживаний горючий газ	П, М	П, М
Діаметр різьблення приєднувальних штуцерів: - кисню різального - кисню підігріваючого - горючий газ	3/8" 1/4" 3/8"LH	М14х1,5 М14х1,5 М14х1,5LH
Різьблення в головці різака	М22х1,5	М22х1,5
Гніздо для мундштука: кут конуса	30°	30°

Різаки ДОНМЕТ-152 і ДОНМЕТ-154 додатково можуть комплектуватися зубчатою рейкою для подовжнього переміщення різака. ДОНМЕТ-345 додатково може комплектуватися мундштуками газозмішувачів, газовими вентилями, вогнеперешкоджаючими клапанами.
