Машина термічного різання серії «Комета - 2м»

«Комета 2М» (рис. 5.3) – це сучасна машина термічного різання портального типу, що має мало інерційну, збалансовану конструкцію, яка дозволяє отримати вищі динамічні характеристики в порівнянні з попередніми моделями, і, як наслідок, вищу швидкість і точність. Застосування машини «Комета 2М» найраціональніше у складі комплексу, який включає також стіл з витяжною вентиляцією і установкою для очищення повітря, що видаляється, від шкідливих аерозолів, пристрої подачі листа на стіл розкрою, систему підготовки повітря, включаючи компресор і холодильну установку для видалення вологи, автоматизовану систему підготовки управляючих програм з оптимізацією розкрою листового прокату.

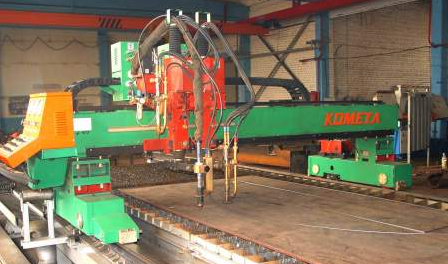

Рисунок 5.3 - Машина для термічного різання серії «Комета 2М»

Таблиця 5.3 - Технічні характеристики МТР «Комета 2М»

Найменування параметра	Значення
Габарити листа, що розрізається, мм
- довжина	2000
- ширина	6000
Діапазон товщини, що розрізається, плазмовим різаком, мм	1…30
Діапазон товщини, що розрізається, газокисневим різаком, мм	5…200
Найбільша швидкість переміщення різака, мм / хв.	12000
Кількість супортів для фігурного розкрою	1 (2)
Стабілізація відстані між різаком і листом	Автоматична
Вживані горючі гази	Природний, пропан-бутан
Система ЧПК	CNC 4000 – на базі промислового ПК

Машина для плазмового різання листового прокату «Метеор»

Машина для термічного різання серії «Метеор» (рис. 5.4) – це малогабаритна машина портального типу для мікроплазмового різання листової низьковуглецевої сталі і її сплавів, а також кольорових металів з шириною робочої зони 1500 мм і довжиною 3000 мм. Машина характеризується компактністю, високою якістю механічних вузлів, використанням сучасної системи ЧПК CNC 4000. Може поставлятися з різним технологічним оснащенням, включаючи газокисневу, плазмову, мікроплазмову, систему водяного різання.

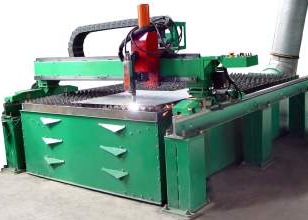

Рисунок 5.4 - Машина для плазмового різання листового прокату «Метеор»

За замовленням може бути обладнана системою для збору шлаків і витяжки відпрацьованих газів, яка підключена до індивідуальної або загальної системи вентиляції. Машина також може бути оснащена джерелом вузькоструйної плазми. При цьому досягається якість різа наближена до лазерного. Призначена для використання на підприємствах різного профілю, (включаючи невеликі і приватні) для вирізання деталей різної конфігурації. Особливо ефективна для різання тонколистових металів. Проста і зручна в експлуатації.

Таблиця 5.4 - Технічні характеристики машини «Метеор»

Найменування параметра	Значення
Ширина оброблюваного листа, мм	1600
Довжина оброблюваного листа, мм	3000
Розмір колії напрямних рейкового шляху, мм.	2100
Кількість супортів	1
Товщина листа, що розрізається, мм	0,5…16 (35)
Вертикальний хід супорта, мм	70
Система керування	CNC4000
Швидкість відробітку контуру, мм/хв.	20…15000
Точність позиціювання, мм	+ 0,15
Довжина машини, мм	3750
Ширина машини, мм	2300
Маса машини зі столом, кг	1400
