Зварювальний автомат ад-231
П
ідвісний
самохідний автомат АД-231
(рис.
4.4)
призначений для широкого круга наплавних
і зварювальних робіт у тривалому режимі
різними електродами. Може використовуватися
при наплавленні тіл обертання, а також
плоских деталей і виробів складної
форми в наплавних установках, верстатах
і як самостійна одиниця. Наявність
механізму коливань електрода дозволяє
вести стрічкове наплавлення електродним
дротом.
Рисунок
4.4 - Автомат
АД-231
Зварювальний автомат ГДФ-1001
Зварювальна головка ГДФ-1001 (рис. 4.5) призначена для дугового автоматичного зварювання плавким електродом під шаром флюсу поворотних стиків труб з вуглецевої сталі. Головка має пристрій, що дозволяє відстежувати коливання труби по діаметру.

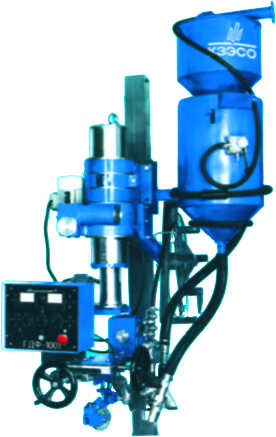

Рисунок
4.5 - Автомат
ГДФ-1001
Таблиця 4.4 - Технічна характеристика автомата АД-231
Параметр |
Значення з КИУ-1201 |
Номінальна напруга мережі, В |
380 |
Номінальний зварювальний струм, А |
1250 при ТВ=100% |
Діапазон регулювання зварювального струму, А |
250…1250 |
Кількість електродів, шт. |
1 |
Діаметр електродного дроту, мм: - суцільний - порошковою |
4,0…6,0 3,6…6,0 |
Товщина стрічки, мм: -холоднокатаної -порошкової |
30, 40, 60 20 |
Діапазони плавного регулювання швидкості подачі електродного дроту, м/год: - 1 діапазон - 2 діапазон |
10 ч 100 46 ч 460 |
Діапазони регулювання швидкості зварювання, м/год |
6…61 |
Вертикальне переміщення зварювальної головки: - хід, мм - швидкість, м/год |
400 24 |
Поперечне переміщення зварювальної головки: - хід, мм - швидкість, м/год |
200 ручне |
Коректування мундштука, мм: - уздовж наплавлюваного вала - упоперек наплавлюваного вала |
90 200 |
Регулювання кута нахилу електрода (мундштука), град |
± 30 |
Маршова швидкість переміщення наплавної головки, м/год |
800 |
Діапазон швидкостей поперечних коливань, м/год |
29…118 |
Флюсоапаратура: - об'єм, дм3 - витрата повітря, м3/год - висота всмоктування флюсу, м |
55 30 2 |
Маса, кг: - зварювальної головки - джерела живлення |
310 550 |
Габаритні розміри, мм: - зварювальної головки - джерела живлення |
1090х860х2350 960х680х890 |
Таблиця 4.5 - Технічна характеристика автомата ГДФ-1001
Параметр |
Значення з КИУ-1201 |
Номінальна напруга мережі, В |
380 |
Частота струму мережі живлення, Гц |
50 |
Номінальний зварювальний струм, А |
При ТВ=60 % 1000 |
Діапазон регулювання зварювального струму, А |
250…1250 |
Кількість електродів, шт. |
1 |
Діаметр суцільного електродного дроту, мм: |
3,0…5,0 |
Діаметр зварюваних труб, мм |
529…1420 |
Діапазони плавного регулювання швидкості подачі електродного дроту, м/год |
32…583 |
Вертикальне переміщення зварювальної головки: - хід, мм - швидкість, м/ год |
250 25,8 |
Поперечне переміщення зварювальної головки: - хід, мм - швидкість, м/ год |
± 75 ручне |
Регулювання кута нахилу електрода (мундштука), град |
0…25 |
Флюсоапаратура: - об'єм, дм3 - витрата повітря, м3/год - висота всмоктування флюсу, м |
55 20 2 |
Маса, кг: - зварювальної головки - блоку живлення - джерела живлення |
280 42 550 |
Габаритні розміри, мм: - зварювальної головки - джерела живлення |
1680х1050х1845 960х680х890 |
Зварювальні автомати КА 001, КА 002
Автомати тракторного типу КА 001, КА 002 (рис. 4.6) призначені для електродугового зварювання або наплавлення під шаром флюсу низьковуглецевих і легованих сталей плавким електродом на постійному струмі з незалежними від параметрів дуги швидкостями зварювання і подачі електродного дроту, плавною зміною напруги на дузі. Забезпечує зварювання стикових з'єднань з обробленням і без оброблення кромок, кутових швів і швів внапустку.
а б
а - КА 001, б - КА 002

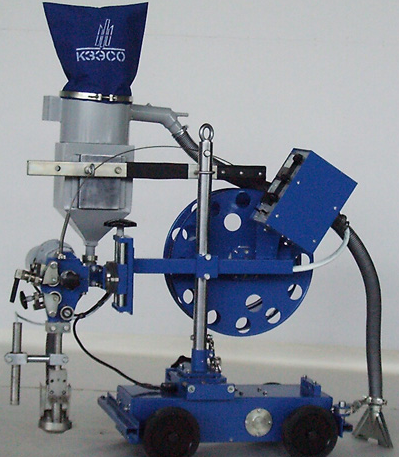

Рисунок 4.6 - Зварювальні автомати КА 001, КА 002
Зварювальна головка автомата КА 002, що складається з приводу подачі електродного дроту, правильно-притискного механізму і мундштука, регулюється за вертикаллю і горизонталлю за допомогою супортів. Крім того, зварювальна головка, касета, пульт управління, флюсобункер, встановлені на стійці за допомогою кронштейнів, мають можливість повертатись навколо її осі. Додатково автомат укомплектований флюсозбірником з флюсовсмоктувачем, копром для зварювання стикових швів з розробкою кромок.
Таблиця 4.6 - Технічна характеристика автоматів КА 001, КА 002
Параметр |
Значення з КИУ-1201 |
|
КА 001 |
КА 002 |
|
Номінальна напруга мережі, В |
380 |
|
Частота струму мережі живлення, Гц |
50 |
|
Номінальний зварювальний струм, А |
При ТВ=100% 1000 |
|
Діапазон регулювання зварювального струму, А |
250…1250 |
|
Діапазон регулювання зварювальної напруги, В |
20…56 |
|
Кількість електродів |
1 |
|
Діаметр суцільного електродного дроту, мм |
3,0…5,0 |
|
Діапазон регулювання швидкості подачі електродного дроту, м/ год |
Ступінчасте 49…404 |
Плавне 30…300 |
Діапазон регулювання швидкості зварювання, м/ год |
Ступінчасте 17…110 |
Плавне 10…100 |
Регулювання кута нахилу електрода (мундштука), град |
± 45 ручне |
|
Флюсоапаратура: - об'єм, дм3 - витрати повітря, м3/год - висота всмоктування флюсу, м |
6 - - |
6 15 1 |
Маса, кг: - зварювального автомата - джерела живлення |
46 550 |
72 550 |
Габаритні розміри, мм: - зварювального автомата - джерела живлення |
770х380х565 960х680х890 |
1375х472х770 960х680х890 |
Зварювальні автомати КА 005, ТС-150
Автомати тракторного типу (рис. 4.7) призначені: КА 005 – для електродугового зварювання в середовищі захисних газів, а ТС-150 – для електродугового зварювання або наплавлення під шаром флюсу, низьковуглецевих і легованих сталей плавким електродом на постійному струмі з незалежними від параметрів дуги швидкостями зварювання і подавання електродного дроту, плавною зміною напруги на дузі. Автомати забезпечують зварювання стикових з'єднань з обробленням і без оброблення кромок, кутових швів і швів внапустку.
Зварювальна головка може повертатись навколо вертикальної і горизонтальної осі, що дає можливість виконувати зварювання як в середині колії, так і поза колією.
а б
а - КА 005, б – ТС-150

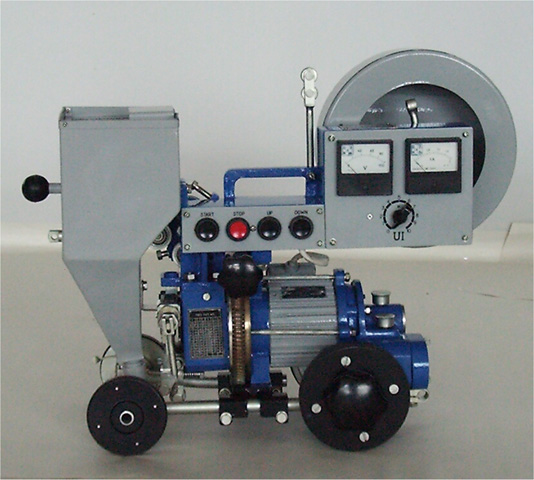

Рисунок 4.7 - Зварювальні автомати КА 005, ТС-150
Автомат КА 005 оснащений пультом управління з цифровою індикацією і процесорною системою керування, що забезпечує стабільне і точне виконання заданих режимів зварювання. Подача електродного дроту і рух автомата вздовж шва забезпечується незалежними приводами з двигунами постійного струму. Рекомендоване джерело живлення КИУ-501.
Електрична схема автомата ТС-150 забезпечує плавне регулювання зварювального струму, напруги на дузі, швидкості зварювання, попереднє встановлення (без зварювання) параметрів режиму і контроль їх під час зварювання. Керування зварювальним процесом здійснюється з пульта керування, розташованого на тракторі. Рекомендоване джерело живлення КИУ-1201.
Таблиця 4.7 - Технічні характеристики автоматів КА 005, ТС-150
Параметр |
Значення |
|
КА 005 |
ТС-150 |
|
Номінальна напруга мережі, В |
380 |
|
Частота струму мережі живлення, Гц |
50 |
|
Номінальний зварювальний струм, А |
При тв=60% 500 |
При тв=100% 1000 |
Діапазон регулювання зварювального струму, А |
60…500 |
250…1250 |
Діапазон регулювання зварювальної напруги, В |
18…50 |
20…56 |
Кількість електродів |
1 |
|
Діаметр суцільного електродного дроту, мм |
0,8…2,0 |
3,0…5,0 |
Діапазон регулювання швидкості подачі електродного дроту, м/ год |
146…1460 |
24…360 |
Діапазон регулювання швидкості зварювання, м/ год |
10…100 |
12…120 |
Регулювання кута нахилу електрода (мундштука), град |
± 45 ручне |
|
Вертикальне переміщення зварювальної головки, мм |
90 |
– |
Поперечне переміщення зварювальної головки, мм |
110 |
– |
Флюсоапаратура: - об'єм, дм3 - витрати повітря, м3/год - висота всмоктування флюсу, м |
– |
6 15 1 |
Маса, кг: - зварювального трактора - шафи управління |
46 10,3 |
85 |
Габаритні розміри, мм: - зварювального трактора - шафи управління |
1025х400х745 320х185х238 |
1070х460х880 |
