1.2.2 Трансформатори зварювальні з механічним регулюванням для ручного дугового зварювання покритими електродами на змінному струмі низьковуглецевих і низьколегованих сталей (виробник кзэсо)
а б в

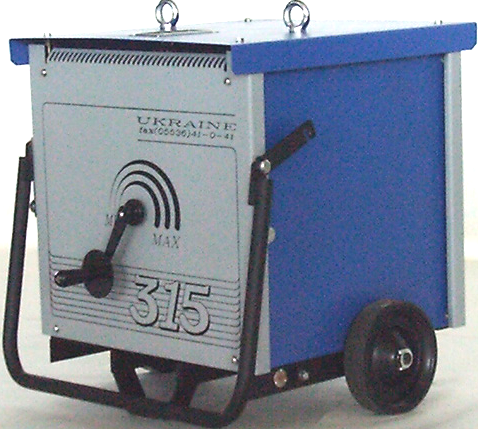

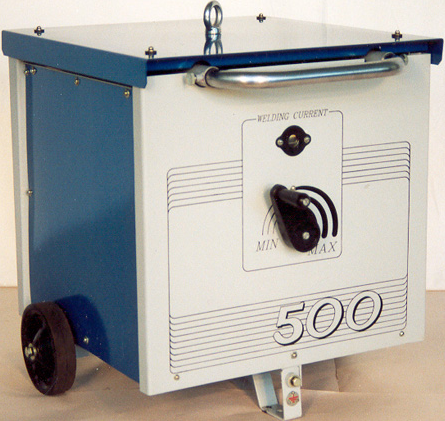

а - ТДМ 259 (СТШ-250); б - КИ 009-315; в - КИ 002-500
Рисунок 1.5 – Зварювальні трансформатори
Таблиця 1.3 - Технічні характеристики трансформаторів ТДМ 259 (СТШ-250), КИ 009-315, КИ 002-500
Параметр |
Значення |
||
ТДМ 259 |
КИ 009-315 |
КИ 002-500 |
|
Напруга мережі живлення, В |
2х380 |
380 |
380 |
Частота мережі живлення, Гц |
50 |
50 |
50 |
Номінальний зварювальний струм, А (при ТН=20 % і циклі зварювання 5 хвилин) |
250 |
315 |
500 |
Номінальна робоча напруга, В |
30 |
32 |
40 |
Напруга холостого ходу, В |
75 |
63 |
63 |
Межі регулювання зварювального струму, А |
90…250 |
90…315 |
100…500 |
Споживана потужність (з урахуванням ТН), кВт |
2,2 |
8,5 |
11,8 |
ККД, % |
70 |
70 |
85 |
Діаметр електрода, мм |
3…5 |
3…6 |
3…10 |
Маса, кг |
75 |
120 |
200 |
Габаритні розміри, мм |
430×400×455 |
550×544×630 |
670×665×680 |
Особливості і переваги:
Плавне регулювання зварювального струму в широкому діапазоні.
Проста конструкція механічного регулювання зварювального струму за допомогою рухомого шунта.
Висока надійність в роботі.
Легке запалення і стійке горіння дуги.
За спецзамовленням трансформатори можуть бути укомплектовані пристроєм обмеження напруги холостого ходу.
1.2.3 Трансформатори зварювальні з механічним регулюванням для ручного дугового зварювання покритими електродами на змінному струмі низьковуглецевих і низьколегованих сталей (виробник СиМз)
а б в г

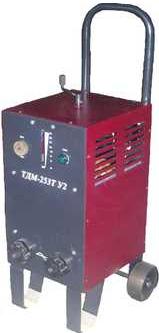

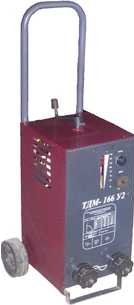

а - ТДМ-166 У2; б - ТДМ-253Т У2; в - ТДМ-306 У2; г - ТДМ-506Т У2
Рисунок 1.6 – Зварювальні трансформатори ТДМ-166 У2, ТДМ-253Т У2, ТДМ-306 У2, ТДМ-506Т У2
Таблиця 1.4 - Технічні характеристики трансформаторів
Параметр |
Значення |
|||
ТДМ-166 У2 |
ТДМ-253Т У2 |
ТДМ-306 У2 |
ТДМ-506Т У2 |
|
Напруга мережі живлення, В |
1х220/2х380 |
1х220/2х380 |
2х380 |
2х380 |
Частота мережі живлення, Гц |
50 |
50 |
50 |
50 |
ТН, при максимальному зварювальному струмі, % |
40 |
40 |
60 |
100 |
Напруга холостого ходу, В |
65 |
65 |
70 |
70 |
Межі регулювання зварювального струму, А |
50…250 |
50…250 |
50…320 |
120…500 |
Номінальна робоча напруга, В |
30 |
30 |
32 |
40 |
Межі регулювання робочої напруги, В |
22…30 |
22…30 |
22…32 |
24…40 |
Споживана потужність, кВА, не більше |
13.5 |
13.5 |
18 |
35 |
Максимальний первинний струм А |
54 |
54 |
45 |
80 |
ККД,% |
71 |
71 |
70 |
73 |
Діаметр електрода, мм |
2…5 |
2…5 |
2…6 |
3…8 |
Габаритні розміри, мм, |
350х350х750 |
350х350х750 |
350х350х750 |
540х450х830 |
Маса, кг, не більше |
65 |
65 |
85 |
165 |
