2.6 Напівавтомати концерну esab, Швеція

Напівавтомати зі ступінчатим регулюванням напруги і окремими механізмами подавання ESAB Mig 325 / 405 / 505

E SABMig 325/405/505 (рис. 2.20) – випрямлячі зі ступінчатим регулюванням напруги і з виносним механізмом подавання дроту, призначені для напівавтоматичного зварювання середніх і важких металоконструкцій.

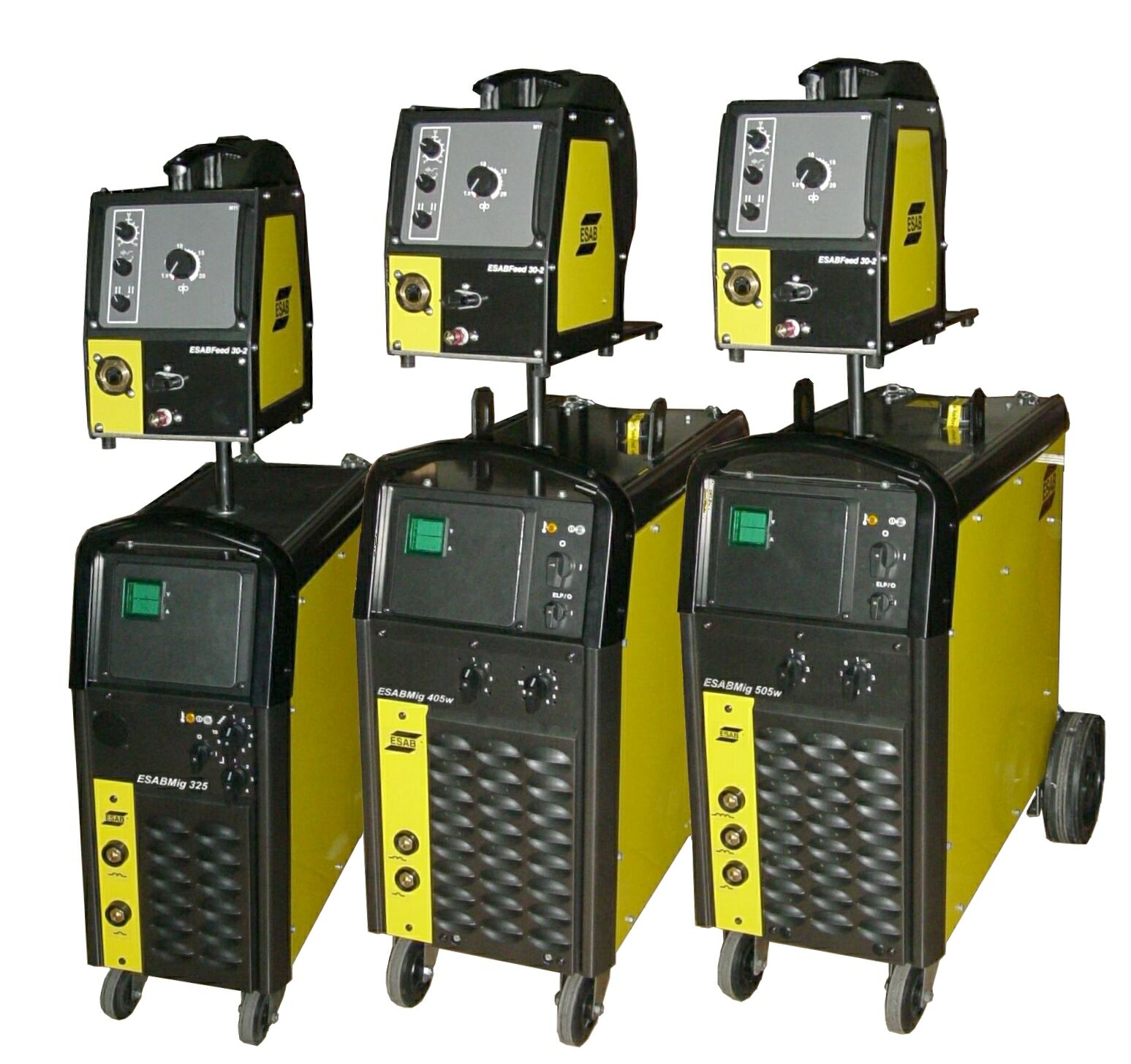

а б в

а - ESAB Mig 325; б - ESAB Mig 405, в - ESAB Mig 505

Рисунок 2.20 – Зварювальні напівавтомати ESAB Mig 325 / 405 / 505

Таблиця 2.18 - Технічні характеристики напівавтоматів ESAB Mig 325, ESAB Mig 405, ESAB Mig 505

Найменування параметра	Значення
	ESABMig325	ESABMig405	ESABMig505
Напруга мережі, В	3х400…415	3х400…415	3х400…415
Діапазон зварювального струму, A	40…320	40…400	50…500
Максимальний струм, А: при ТВ 30% при ТВ 50% при ТВ 60% при ТВ 100%	320 250 195	400 365 280	500 390
Кількість ступенів напруги	40	40	40
Напруга холостого ходу, В	16…40	17…45	17…50
Габаритні розміри, мм	840x425x830	812x552x925	812x552x925
Маса, кг	111	144	214
Маса з блоком охолодження, кг	-	158	228

Особливості:

• Плавний старт – початкова подача 50% від установленої.

• Гарячий старт – для матеріалів з високою теплопровідністю.

• Індуктивність:

низька – щільна дуга – для зварювання малих товщин;

висока – м'яка дуга – для зварювання великих товщин.

• Продувка газу до і після.

• Відпал дроту – різниця часу зупинки подачі і відключення напруги.

• Заварка кратера.

• Ступінчате регулювання – простота в роботі.

• Могутні і надійні.

• Перевірена часом технологія.

• Прекрасні характеристики при зварюванні в CO₂ і сумішах.

• Простота в роботі і настроюванні.

• Корпус з гальванізованої сталі, клас IP23.

• Піддон для запчастин на верхній кришці.

Додатково на моделях з водяним охолодженням:

• ESAB Logic Pump (ELP) – завжди в роботі.

• Режим холостого ходу вентилятора і насоса.

Напівавтомати з тиристорним керуванням esab Mig 400t / 500t

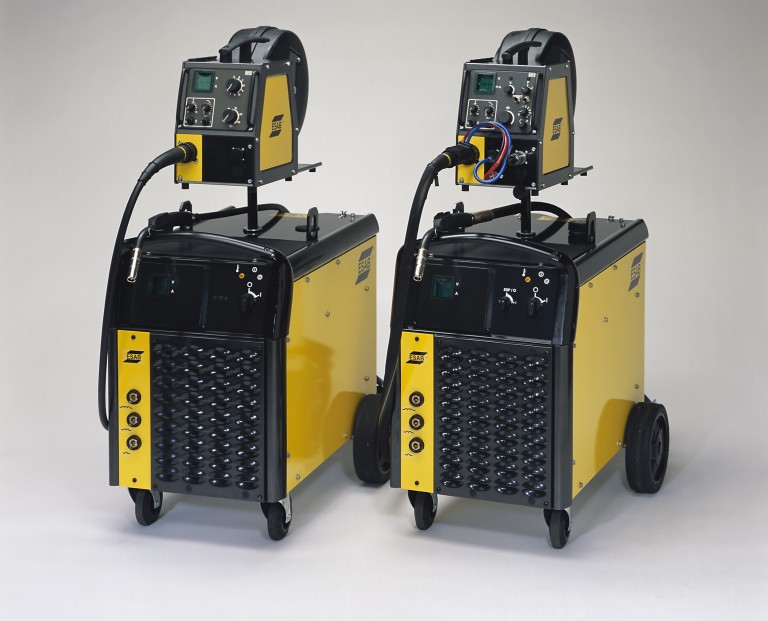

а б

а - ESAB Mig 400t; б - ESAB Mig 500t

Рисунок 2.21 – Зварювальні напівавтомати ESAB Mig 400, ESAB Mig 500t

Таблиця 2.19 - Технічні характеристики напівавтоматів ESAB Mig 325, ESAB Mig 405, ESAB Mig 505

Найменування параметра	Значення
	ESABMig400t	ESABMig500t
Напруга мережі, В	3х400	3х400
Діапазон зварювального струму, A	50…400	50…500
Максимальний струм, А: при ТВ 45% при ТВ 60% при ТВ 80% при ТВ 100%	400 350 280	500 450 4000
Напруга холостого ходу, В	53…58	53…60
Швидкість подавання дроту, м/год	114…1500	114…1500
Діаметр електродного дроту, мм	0,6…1,6	0,6…2,4
Маса, кг	200	225
Габаритні розміри, мм	640х800х835	640х835х800

Моделі ESABMig 400t і 500t мають плавне регулювання напруги і швидкості подавання дроту, а також 3 рознімання індуктивності і зручні панелі керування на виносному механізмі подавання дозволяють легко задавати параметри для різних режимів зварювання. Кожна модель може поставлятися з блоком водяного охолодження.

Випрямлячі ESABMig 400t/500t можуть працювати з механізмами подавання ESAB Feed30-4 або ESAB Feed48-4. Діаметри застосовуваних дротів: для ESAB Feed30 0,6…1,6 мм, для ESAB Feed48 0,6…2,4 мм. Регулювання на механізмі подавання: швидкість подавання і час відпалу дроту, плавний старт і 2- і 4-тактний режим роботи пальника. Механізм подавання з панеллю М14 має можливість сінергетичного керування зварюванням. Корпус з гальванізованої сталі і клас захисту IP 23 гарантують довговічність і надійність при роботі в найважчих умовах.

Напівавтомати з чопперною технологією OrigoMig 402/502/652 (аналогове керування) (ЧОППЕР)

Впровадження чопперного устаткування – новий напрям в електрозварювальному виробництві. Воно поєднує в собі витривалість традиційного зварювального устаткування і якість зварювання інверторного устаткування. Імпульсні перетворювачі Origo™ Mig 402c/502c/652c (рис.2.22) є надійними і могутніми джерелами, призначеними для напівавтоматичного зварювання (MIG/MAG зварювання) і для ручного дугового зварювання (ММА зварювання), і для повітряно-дугового стругання.

Рисунок 2.22 – Зварювальні напівавтомати Origo Mig 402c/502c/652c

Технологія, яка добре себе зарекомендувала і розроблене ЕСАБ програмне забезпечення гарантують апаратам високу надійність і особливі зварювальні характеристики. Міцний металевий корпус дозволяє використовувати ці джерела в найважчих умовах експлуатації.

Легке переміщення зварювальних джерел Origo™ Mig забезпечується колесами великого діаметра, міцними піднімальними провушинами і конструкцією опорної частини корпуса, що дозволяє транспортувати джерело виделковим навантажувачем.

Таблиця 2.20 - Технічні характеристики напівавтоматів Origo™ Mig 402c/502c/652c

Найменування параметра	Значення
	Mig 402c	Mig 502c	Mig 652c
Напруга мережі, В	3х400…415	3х400…415	3х400…415
Діапазон регулювання струму, А/В MIG/MAG MMA	20/14…400/34 20/21…400/36	20/14…500/39 20/21…500/40	20/14…650-44 20/21…650/44
Напруга холостого ходу, В	53…58	53…60	53…60
Максимальний струм, А: при ТВ 60% при ТВ 100%	400/34 310/30	500/39 400/34	600/41 500/39
Споживана потужність, Вт	500	550	670
З блоками охолодження, Вт	700	750	870
ККД при максимальному струмі, %	70	72	76
Напруга керування, В, Гц	45, 50/60	42, 50/60	42, 50/60
Маса, кг	158	298	228
Маса з блоком охолодження, кг	172	208	242
