1.4 Електромашинні джерела живлення

Електромашинне джерело живлення містить генератор і привод для його обертання.

За типом приводу електромашинні джерела живлення поділяються на:

1) зварювальні агрегати з приводом від двигуна внутрішнього згоряння,

2) зварювальні перетворювачі з приводом від електродвигуна.

У номенклатурі випуску електромашинних джерел живлення основну частину складають зварювальні агрегати, призначені для роботи в польових умовах.

У електромашинних джерелах живлення використовуються колекторні генератори постійного струму і вентильні генератори (генератори змінного струму з випрямним блоком). У даний час промисловістю випускаються агрегати з вентильними генераторами. Зазвичай вентильний генератор складається з трифазного індукторного синхронного генератора підвищеної частоти (200…400 Гц) і випрямного блоку на напівпровідникових діодах складеного за трифазною мостовою схемою.

Агрегати зварювальні АДД (виробник СіМЗ)

Агрегати зварювальні АДД-2001М У1, АДД-3001М У1, АДД-4001М У1 (рис. 1.40, а…в) призначені як для ручного дугового зварювання, різання і наплавлення плавкими металевими електродами на постійному струмі в польових умовах, так і для живлення інших електричних машин (ручний електроінструмент, освітлення, нагрівальні прилади) стандартною мережною напругою

Агрегат зварювальний АДД-4002 У1 (рис. 1.40, г) призначений для одного або двох зварювальних постів ручного дугового зварювання, різання і наплавлення плавкими металевими електродами на постійному струмі в польових умовах. Агрегат АДД-4002 встановлений на вантажному автопричепі і має допоміжний генератор для живлення ручного електроінструменту.

а б

в г

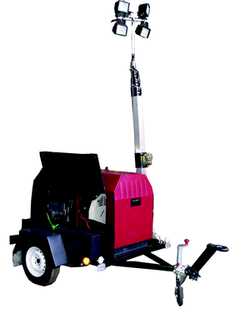

а - АДД-2001М, б - АДД-3001М, в - АДД-4001М, г - АДД-4002М

Рисунок 1.40 – Агрегати зварювальні

Таблиця 1.42 - Технічна характеристика агрегату АДД-4002М

Параметр	Значення
Номінальний зварювальний струм, А, при ТН=60% і циклі 5 хвилин	400
Номінальна робоча напруга, В	36
Межі регулювання зварювального струму, А	60…450 або 60…235
Напруга холостого ходу, В	100
Номінальна потужність двигуна, кВт	37
Номінальна кількість обертів, об/хв.	1800
Витрати палива при номінальному режимі, л/год, не більш	5,2
Габаритні розміри, мм,	3500х1000х2200
Маса, кг	1270

Таблиця 1.43 - Технічні характеристики агрегатів АДД-2001М У1, АДД-3001М У1, АДД-4001М У1

Параметр	Значення
	АДД-2001М	АДД-3001М	АДД-4001М
Тип генератора	FW 2 300 TDC	FW 2 300 TDC	FW 2 400 TDC
Номінальний зварювальний струм, А, (при ТН=35% і циклі 5 хв.)	220	300	400
Номінальна робоча напруга, В	28,8	32	36
Межа регулювання зварювального струму, А	40…220	30…300	30…400
Напруга холостого ходу, В	73	75	70
Номінальна напруга, В, при частоті 50Гц	3х400 1х230	3х400 1х230	3х400 1х230
Потужність вмонтованого джерела, кВт	6,5 при 400В/ 3,5 при 230В	10 при 400В/ 4,0 при 230В	10 при 400В/ 4,0 при 230В
Тип двигуна	F1L511 DEUTZ	F2L511 DEUTZ	F2L511 DEUTZ
Номінальна потужність двигуна, кВт	12,5	25,7	25,7
Номінальна кількість обертів, об/хв	3000	3000	3000
Витрати палива при номінальному режимі, л/год, не більш	2,8	3,6	6,6
