1.3.2 Випрямлячі для дугового зварювання (виробник кзэсо)

Зварювальні випрямлячі КИГ-303, КИГ 401, КИГ-601

Випрямлячі зварювальні з жорсткими (похилоспадними) зовнішніми характеристиками (рис. 1.22) зі ступінчастим регулюванням зварювальної напруги в широкому діапазоні з малим інтервалом, шляхом зміни кількості витків первинної обмотки силового трансформатора, призначені для механізованого зварювання у складі зварювальних напівавтоматів.

а б

в

а- КИГ-303, б - КИГ-401, в - КИГ-601

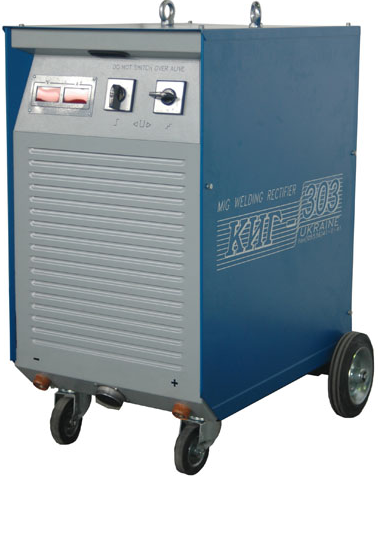

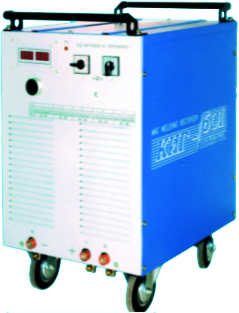

Рисунок 1.22 - Випрямлячі зварювальні КИГ-303, КИГ 401, КИГ-601

Ступінчасте переключення зварювальної напруги дозволяє перекривати широкий діапазон зварювальних струмів без використання складних електронних пристроїв і отримати зварювальний струм з малим коефіцієнтом пульсації, що забезпечує гарні зварювальні властивості.

За конструкцією випрямлячі прості і надійні в роботі.

Таблиця 1.21 - Технічні характеристики випрямлячів КИГ-303, КИГ 401, КИГ-601

Параметр	Значення
	КИГ-303	КИГ-401	КИГ-601
Напруга мережі живлення, В	380	380	380
Частота мережі живлення, Гц	50	50	50
Номінальний зварювальний струм, А      ПВ 100%      ПВ 80%      ПВ 60%	315	315 350 400	480 540 630
Межа регулювання зварювального струму, А	50…315	50…400	60…630
Кількість ступенів регулювання	40 (4х10)	40 (4х10)	50 (5х10)
Межа регулювання робочої напруги, В	16…32	16…34	17…50
Споживана потужність (з урахуванням ТВ), кВт		9,6	13,6
Напруга холостого ходу, В		50	60
Маса, кг	180	210	340
Габаритні розміри,  мм	1000×600×900	720×530×700	800×625×1250

Зварювальні випрямлячі ВДУ-306К, КИУ-501

Універсальні зварювальні випрямлячі (рис. 1.23) призначені для автоматичного і напівавтоматичного зварювання в середовищі захисних газів і під флюсом, а також для ручного дугового зварювання штучними електродами всіх типів. Випрямлячі мають відмінні зварювальні властивості: стабільне горіння дуги, мале розбризкування металу, високу якість зварного шва. Наявність коліс робить джерело особливо мобільним.

а б

а- ВДУ-306К, б - КИУ-501

Рисунок 1.23 - Випрямлячі зварювальні ВДУ-306К, КИУ-501

Таблиця 1.22 - Технічні характеристики випрямлячів ВДУ-306К, КИУ-501

Параметр	Значення
	ВДУ-306К		КИУ-501
Напруга мережі живлення, В	380		380
Частота мережі живлення, Гц	50		50
Номінальний зварювальний струм при ПВ 60%, А	315		500
Межа плавного регулювання зварювального струму, А	Спадні 50…315	Жорсткі 60…315	Спадні 50…500	Жорсткі 60…500
Межа регулювання робочої напруги, В	Спадні 22…32	Жорсткі 18…38	Спадні 22…46	Жорсткі 18…50
Споживана потужність (з урахуванням ТВ), кВт	8,7		18
Напруга холостого ходу, В	72		85
Діаметр електродів, мм	2…6		2…6
Маса, кг	205		275
Габаритні розміри,  мм	750×530×915		805×600×1030

Зварювальний випрямляч ВДУ 1201К

Універсальний зварювальний випрямляч ВДУ 1201К (рис. 1.24) призначений для автоматичного і напівавтоматичного зварювання в середовищі захисних газів і під флюсом, а також для ручного дугового зварювання штучними електродами всіх типів. Випрямляч має відмінні зварювальні властивості: стабільне горіння дуги, мале розбризкування металу, високу якість зварного шва. А також додаткові комбіновані характеристики, призначені для розширення технологічних можливостей.

Рисунок 1.24 - Випрямляч зварювальний ВДУ-1201К

Може використовуватись в якості багатопостового випрямляча для ручного дугового зварювання покритими електродами на постійному струмі при додатковій комплектації баластовими реостатами.

Таблиця 1.23 - Технічні характеристики випрямляча ВДУ 1201К

Параметр	Значення
Напруга мережі живлення, В	380
Номінальний зварювальний струм при ПВ 60%, А	1250
Межа плавного регулювання зварювального струму, А	Спадні 200…1250	Жорсткі 250…1250
Межа регулювання робочої напруги, В	Спадні 28…56	Жорсткі 20…56
Споживана потужність (з урахуванням ТВ), кВт	84
Напруга холостого ходу, В	85
Діаметр електродів, мм	4…10
Маса, кг	550
Габаритні розміри,  мм	960×680×890
