4.1.5 Геодезичне обґрунтування монтажу обладнання

Для забезпечення необхідної точності установлення та монтажу металургійного обладнання на його фундаменти за допомогою спеціальних геодезичних знаків наносять прокольні та поперечні вісі, а також висотні відмітки, котрі слугують орієнтирами при установці обладнання.

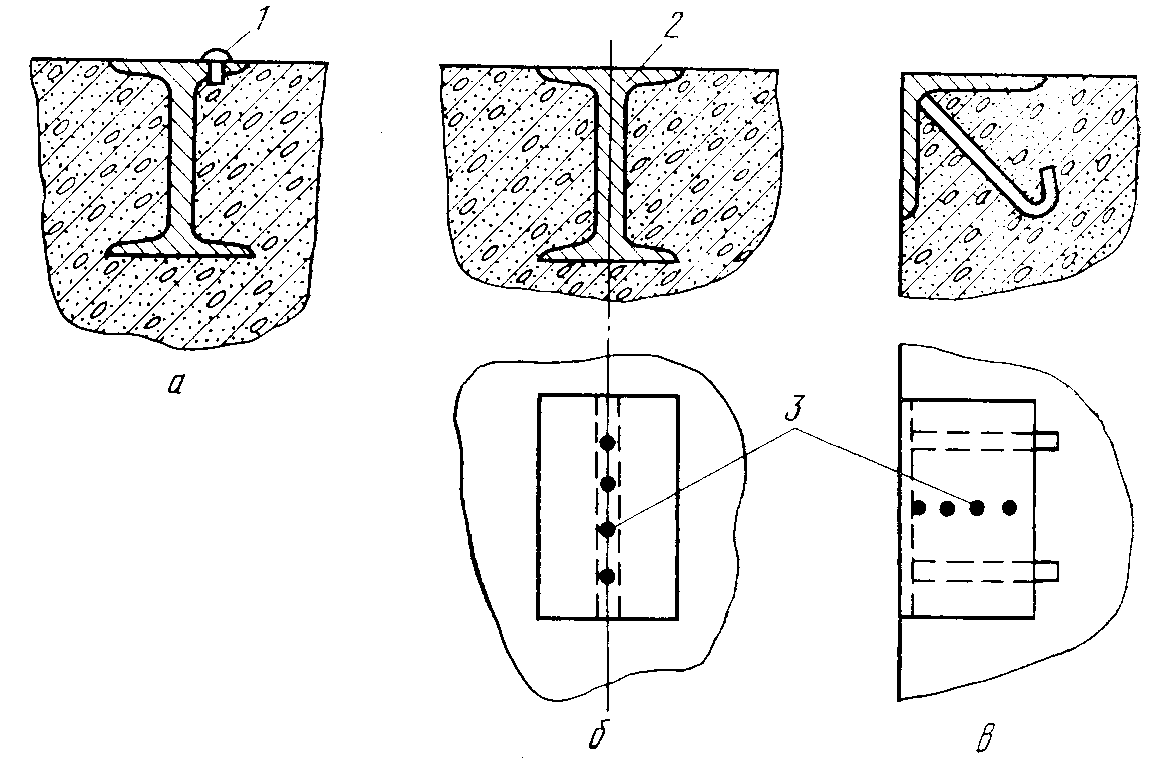

Застосовують два види геодезичних знаків (рисунок 4.9): репери для вивірки обладнання по висоті і плашки для фіксації прокольних і поперчних вісей.

Геодезичним обґрунтуванням монтажу називається система вісей та висотних відміток виконаних в натурі за допомогою геодезичних знаків у прольоті цеха, де монтують обладнання і нанесення на спеціальне креслення, яке називається схемою геодезичного обґрунтування монтажу.

Геодезичним обґрунтуванням монтажу стрічкового конвеєра передбачається підготовка місця установки конвеєра та правильності його монтажу.

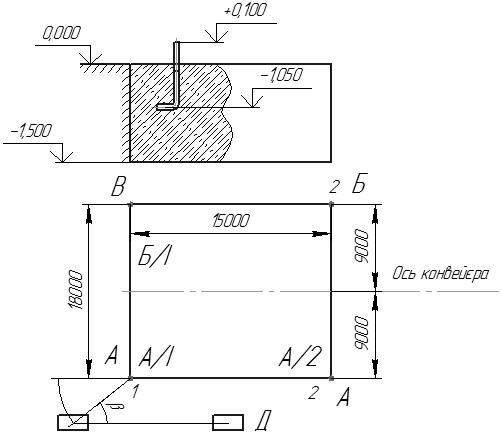

Рисунок 4.8 – Схема фундамента

На першому етапі геодезист підготовлює місце під установку основних складаних елементів стрічкового конвеєра. Якщо конвеєр встановлюється похило,то геодезисту необхідно встановлювати кут нахилу основи під конвеєр. Після підготовки площадки під конвеєр геодезист прокладає прокольну вісь конвеєра, яка в подальшому фіксується на місцевості реперами. Щоб не затримувати геодезиста вздовж вісі натягується нитка. Потім геодезист робить розмітку під закладні для установки на них опор конвеєрного става. Крім того геодезист робить планування натяжної та привідної станції, а також розмітку під закладні для закріплення рами привідної та натяжної станцій.

Після підготовки місця для установки конвеєра геодезист веде контроль за правильністю монтажу конвеєра. Тут геодезист перевіряє правильність установки продовжних бокових конвеєрного става, паралельності між ними. Після виконання вищесказаних робіт геодезист перевіряє рівень по висоті прокольних бокових на предмет їх спів падання. В обов’язки геодезиста також входить прокладка осі приводних барабана і контроль її перпендикулярності до повздовжньої осі конвеєра. Маркшейдер таким же чином прокладає вісь натяжного барабана.

Рисунок 4.9 – Види геодезичних знаків:

а – репер; б, в – плашки

У відповідності з вищеописаними роботами по геодезичному обґрунтуванню монтажу стрічкового конвеєра будується монтажна схема конвеєра із показанням вертикальних та горизонтальних відміток, а також прив’язкою до вісі.

4.2 Монтаж основних елементів та вузлів похилого стрічкового конвеєра

Конвеєри надходять на монтаж в розібраному вигляді. Складальні одиниці конвеєрів які надійшли з заводу-виробника розконсервують і ретельно перевіряють комплектність і відсутність пошкоджень, що виникли при транспортуванні.

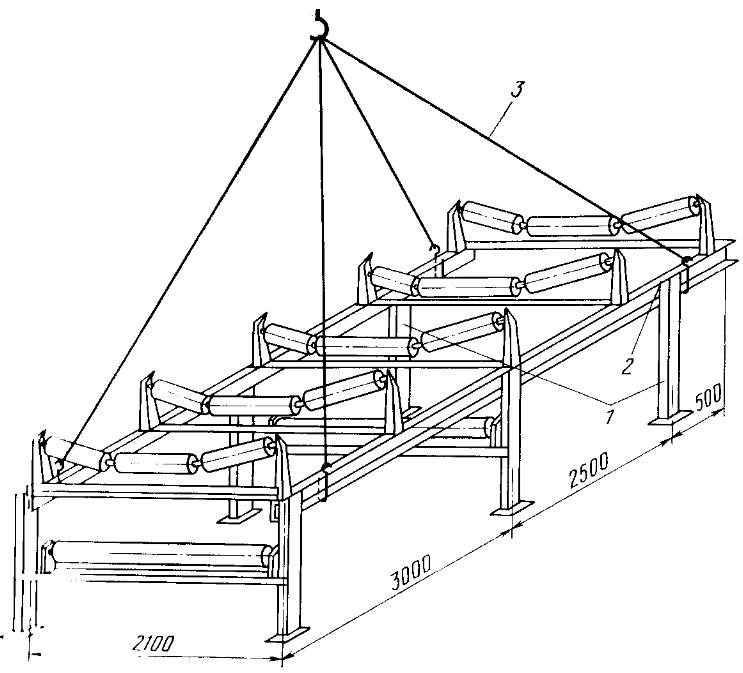

Монтаж стрічкових конвеєрів виконують стаціонарними цеховими вантажопідйомними засобами або стріловими кранами окремими секціями довжиною 6 ÷ 12 м (рисунок 4.10). Для зручності монтажу до рами секції приварюють тимчасові стойки 1 за допомогою точкового електрозварювання 2. На стропах 3 секцію підвішують до гака крана.

Натяжну та приводну станцію стрічкового конвеєра попередньо складають на загальній рамі в монтажних вузлах масою 3 ÷ 3,5 т.

Після встановлення секцій натяжної та привідної станцій виконують їх вивірку на співвісність і закріплення в проектному положенні. При довгих конвеєрах вивірку виконують оптично-геодезичним або лазерним методом. При монтажі похилих конвеєрів вивірку приводного і натяжного барабанів і секцій конвеєрів виконують в горизонтальній площині та по висоті.

Після вивірки металоконструкцій виконують навішення стрічки конвеєра. Перед навішуванням на конвеєр стрічку витримують протягом доби при температурі не нижче 5°С.

Рисунок 4.10 – Секція стрічкового крана

При навішуванні стрічки стежать за тим, щоб не пошкодити борту обкладок і тканинні прокладки. Пошкоджені стрічки при експлуатації швидко руйнуються.

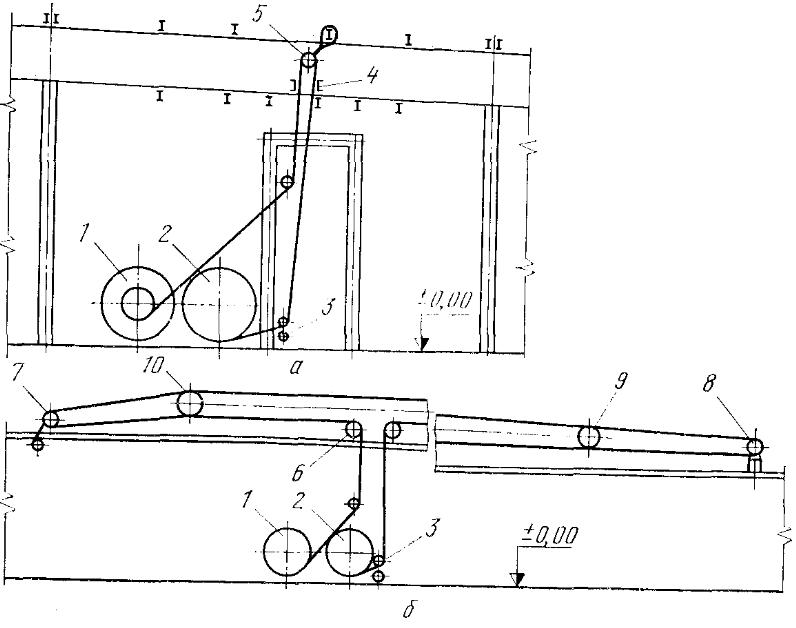

Спочатку стрічку із заводської бухти перемотують на барабан навіс очної лебідки. При цьому з’єднання окремих частин стрічки здійснюється за допомогою переносного вулканізаційного преса. Схема навішення стрічки конвеєра показана на рисунку 4.11, а. Під галереєю в якій монтується конвеєр, встановлюють тягову лебідку 1 та навішувальну лебідку 2. Стрічка з барабана навішавальної лебідки за допомогою каната між направляючими роликами 3 підіймається в галерею та двома швелерами 4 закріплюється від падіння вниз.

Канат через монтажний відхиляючий блок 5 пов'язаний з барабаном тягової лебідки. Від’єднують канат від стрічки та заводять її на роликоопори холостої гілки.

Заводять канат з тягової лебідки через монтажні відвідні блоки 6 та 7 (рисунок 4.11, б) та відвідний блок 8 конвеєра і з’єднують канат з кінцем стрічки, затисненим між швелерами 4 (рисунок 4.11, а). Звільняють стрічку від швелерів, та включаючи тягову лебідку,протягують її до відвідного блока 8. Від’єднують стрічку від каната та укладають її на барабан натяжної станції 9. Знову з’єднують стрічку з канатом та тяговою лебідкою по верхнім роликоопорами та барабану привідної станції 10 протягають стрічку до відвідного блока 7. Роз’єднують стрічку з канатом та заводять її на нижні роликоопори. З’єднують стрічку з канатом та дотягають її лебідкою до відвідного блока 6. Знову від’єднують канат та по обидві сторони від місця стиковки стрічки знімають по три нижні роликоопори і опускають стрічку на підлогу галереї. Стягують кінці стрічки за допомогою чотирьох ручних лебідок і з’єднують кінці за допомогою вулканізації.

Натяжною станцією натягають стрічку та встановлюють зняті нижні роликоопори.

Рисунок 4.11 – Схема навішення стрічки конвеєра

Хід стрічки (рисунок 4.12) регулюють, змінюючи положення роликових опор і барабанів, для чого їх кріплять до станини болтами, пропущеними в овальні отвори. При перевірці стрічки стежать за тим, щоб вона переміщалася прямо, без зміщення в бік і без пробуксовки.

Якщо стрічка неправильно набігає на барабан, послаблюють гайки кріплення двох-трьох роликових опор у привідного барабана з боку набігання стрічки і ударом молотка подають вперед або назад один край цих роликів (рисунок 4.12, а). При подачі одного краю роликової опори вперед другий край подається назад, таким чином здійснюють регулювання стрічки.

Якщо виявлений перекіс стрічки в середній частині конвеєра, стрічку регулюють на ділянці біля початку сходу стрічки: повертають кілька роликових опор в ту чи іншу сторону (рисунок 4.12, б).

При неправильному набіганні на натяжний барабан стрічку регулюють двома-трьома нижніми роликовими опорами, розташованими безпосередньо

біля натяжного барабана. Щоб уникнути пробуксовки стрічки і псування її внутрішньої поверхні барабан періодично очищають від налипаючих частинок транспортованого матеріалу.

Монтаж стрічкових конвеєрів прискорюють завчасною підготовкою та укрупнювальним складанням обладнання, а також паралельним веденням робіт з монтажу елементів середньої частини, приводної і натяжної станцій відразу в декількох пунктах.

Рисунок 4.12 – Регулювання стрічки конвеєра:

а – при збіганні біля привідного барабана; б – при збіганні з середньої частини конвеєра:

1 – привідний барабан; 2, 7 – величини зсуву стрічки; 3, 6 – осі конвеєра; 4, 11 – осі симетрії стрічки; 5 – положення роликових опор, в які їх слід повернути, щоб стрічка нормально набігала на барабан; 8 – положення роликових опор, в яке їх слід повернути, щоб стрічка правильно переміщалася; 9 – первісне положення роликових опор; 10 – напрямок руху стрічки.
