Электрокардиограмма представляет собой запись работы сердца, которая представлена в виде кривой линии на бумаге. На ЭКГ записывается электрическая активность сердца, которая меняется циклически, в соответствии с наступлением диастолы и систолы. Электрический импульс распространяется по клеткам проводящей системы сердца строго последовательно, вызывая сокращение и расслабление соответствующих отделов – желудочков и предсердий. Электрокардиограмма отражает именно суммарную электрическую разность потенциалов в сердце.

Электрокардиограмма записывается при помощи специального прибора – электрокардиографа, который может быть многоканальным или одноканальным. От модификации и современности прибора зависит скорость записи ЭКГ. Любой кардиограф имеет специальные электроды, которые накладываются в строго определенном порядке. Есть четыре прищепки красного, желтого, зеленого и черного цвета, которые накладывают на обе руки и обе ноги. Если идти по кругу, то прищепки накладываются по правилу "красный-желтый-зеленый-черный", от правой руки. Запомнить эту последовательность легко благодаря студенческой поговорке: "Каждая-Женщина-Злее-Черта". Кроме этих электродов есть еще грудные, которые устанавливаются в межреберные пространства. В итоге электрокардиограмма состоит из двенадцати кривых, шесть из которых записаны с грудных электродов, и называются грудными отведениями. Оставшиеся шесть отведений записываются с электродов, прикрепленных к рукам и ногам, причем три из них называются стандартными, и еще три – усиленными. Грудные отведения обозначаются V1, V2, V3, V4, V5, V6, стандартные просто римскими цифрами – I, II, III, а усиленные ножные - буквами aVL, aVR, aVF. Разные отведения кардиограммы необходимы для создания максимально полной картины деятельности сердца, поскольку одни патологии видны на грудных отведениях, другие на стандартных, а третьи – на усиленных.

Как правильно сделать электрокардиограмму с последующей расшифровкой смотри видео.

Принцип расшифровки ЭКГ. Элементы электрокардиограммы тесно связаны, и отражают длительность фаз сердечного цикла – систолу и диастолу, то есть сокращение и последующее расслабление. Расшифровка электрокардиограммы основана на изучении зубцов, из положения друг относительно друга, длительности, и прочих параметров. Для анализа изучают следующие элементы электрокардиограммы:

1. Зубцы.

2. Интервалы.

3. Сегменты.

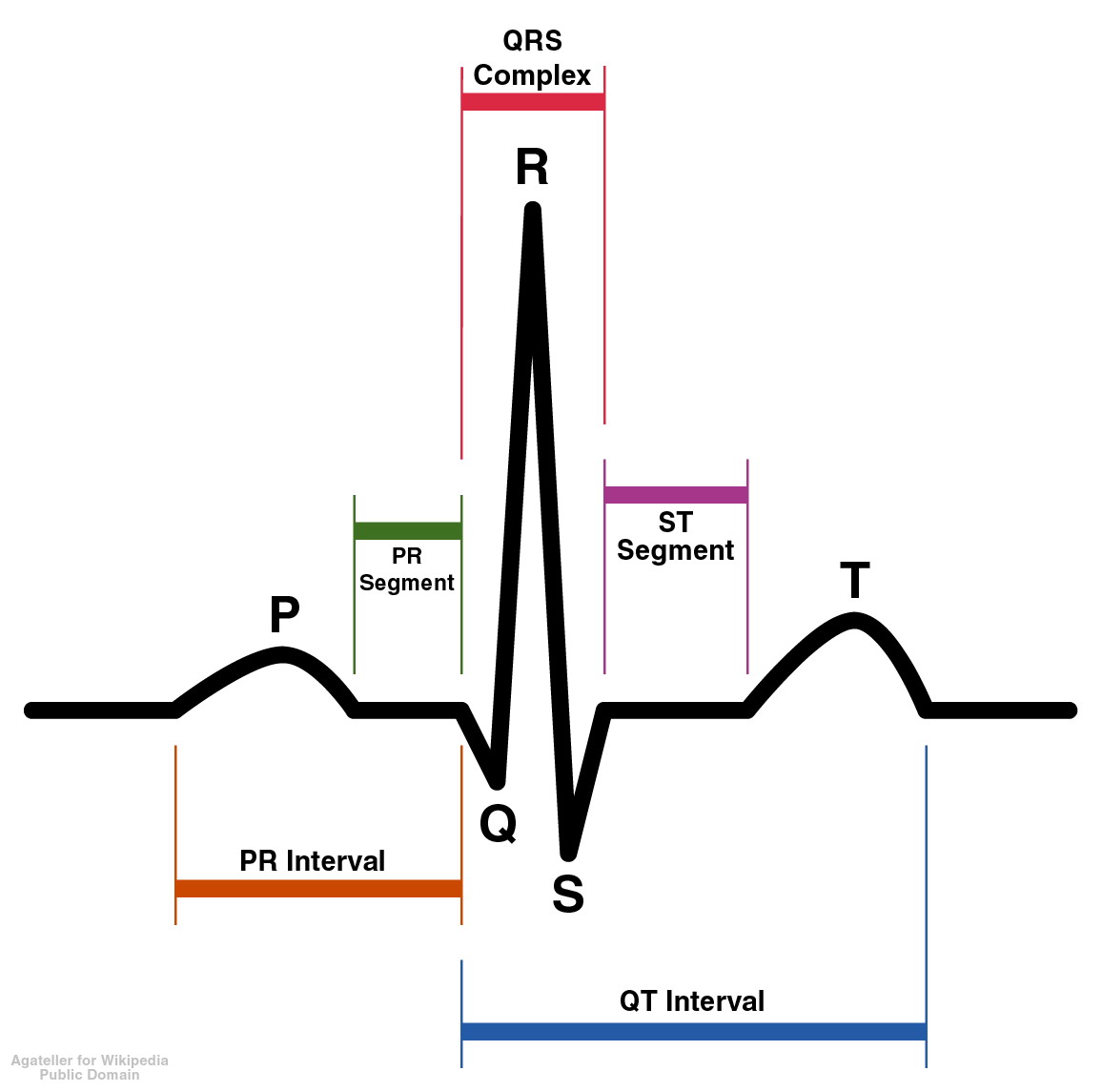

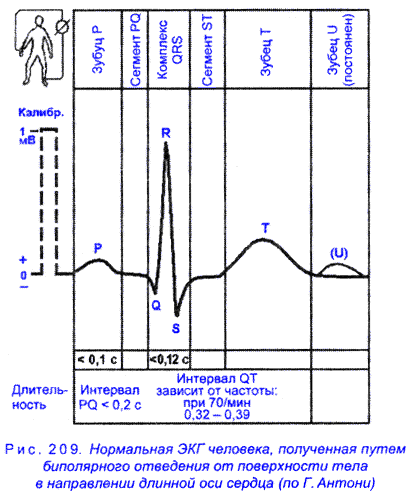

Зубцами называют все острые и плавные выпуклости и вогнутости на линии ЭКГ. Каждый зубец обозначается буквой латинского алфавита. Зубец Р отражает сокращение предсердий, комплекс QRS – сокращение желудочков сердца, зубец Т – расслабление желудочков. Иногда после зубца Т на электрокардиограмме имеется еще один зубец U, но он не имеет клинической и диагностической роли.

Сегментом ЭКГ считается отрезок, заключенный между соседними зубцами. Для диагностики патологии сердца большое значение играют сегменты P – Q и S – T.

Интервал на электрокардиограмме представляет собой комплекс, включающий в себя зубец и интервал. Для диагностики большое значение имеют интервалы P – Q и Q – T. Часто в заключении врача можно увидеть маленькие латинские буквы, которые также обозначают зубцы, интервалы и сегменты. Маленькие буквы используются в том случае, если зубец имеет длину менее 5 мм. Кроме того, в QRS-комплексе возможно появление нескольких R – зубцов, которые принято обозначать R’, R” и т.д. Иногда зубец R попросту отсутствует. Тогда весь комплекс обозначается только двумя буквами – QS. Все это имеет важное диагностическое значение.

План расшифровки экг – общая схема чтения результатов

При расшифровке электрокардиограммы обязательно устанавливают следующие параметры, отражающие работу сердца:

- положение электрической оси сердца;

- определение правильности сердечного ритма и проводимости электрического импульса (выявляют блокады, аритмии);

- определение регулярности сокращений сердечной мышцы;

- определение частоты сердечных сокращений;

- выявление источника электрического импульса (определяют ритм синусовый, или нет);

- анализ длительности, глубины и ширины предсердного зубца Р и интервала P – Q;

- анализ длительности, глубины, ширины комплекса зубцов желудочков сердца QRST;

- анализ параметров сегмента RS – Т и зубца Т;

- анализ параметров интервала Q – Т.

На основании всех изученных параметров пишется итоговое заключение по электрокардиограмме. Заключение примерно может выглядеть следующим образом: "Синусовый ритм с ЧСС 65. Нормальное положение электрической оси сердца. Патологии не выявлено". Или же так: "Синусовая тахикардия с ЧСС 100. Единичная наджелудочковая экстрасистолия. Неполная блокада правой ножки пучка Гиса. Умеренные метаболические изменения в миокарде". В заключении по электрокардиограмме обязательно должны быть отражены следующие параметры: синусовый ритм, или нет; регулярность ритма; частоту сердечных сокращений (ЧСС); положение электрической оси сердца. Если выявлены какие-либо из 4 патологических синдромов, то указать, какие именно – нарушение ритма, проводимости, перегрузка желудочков или предсердий, и повреждение структуры сердечной мышцы (инфаркт, рубец, дистрофия).

Пример расшифровки электрокардиограммы

В самом начале ленты электрокардиограммы должен быть калибровочный сигнал, который выглядит в виде большой буквы "П" высотой 10 мм. Если этого калибровочного сигнала нет, то электрокардиограмма является неинформативной. Если высота калибровочного сигнала составляет ниже 5 мм в стандартных и усиленных отведениях, и ниже 8 мм – в грудных, то имеет место низкий вольтаж электрокардиограммы, что является признаком ряда патологий сердца. Для последующей расшифровки и подсчета некоторых параметров необходимо знать, какой промежуток времени укладывается в одну клеточку миллиметровой бумаги. При скорости движения ленты в 25 мм/с одна клетка длиной 1 мм равна 0,04 секунды, а при скорости 50 мм/с – 0,02 секунды.

Проверка регулярности сокращений сердца

Оценивается по интервалам R – R. Если зубцы на протяжении всей записи расположены на одинаковом расстоянии друг от друга, то ритм регулярный. Иначе его называют правильным. Оценить расстояние между зубцами R – R очень просто: запись электрокардиограммы делается на миллиметровой бумаге, по которой легко измерять любые промежутки в миллиметрах.

Вычисление частоты сердечных сокращений (чсс)

Проводится простым арифметическим методом: подсчитывают число больших квадратов на миллиметровой бумаге, которые помещаются между двумя зубцами R. Затем частоту сердечных сокращений вычисляют по формуле, которая определяется скоростью движения ленты в кардиографе:

1. Скорость ленты равна 50 мм/с - тогда ЧСС равно 600 разделить на количество квадратов.

2. Скорость ленты равна 25 мм/с - тогда ЧСС равно 300 разделить на количество квадратов.

Например, если между двумя зубцами R поместилось 4,8 больших квадратов - тогда частота сердечных сокращений, при скорости движения ленты 50 мм/с, будет равна 600/4,8 = 125 ударов в минуту.

Если ритм сердечных сокращений неправильный, тогда определяют максимальную и минимальную ЧСС, взяв за основу также максимальное и минимальное расстояния между зубцами R.
