Испытание сопротивления обмоток трансформатора постоянному току.
Измеряются междуфазные сопротивления на всех ответвлениях обмоток всех фаз, если для этого не потребуется выемки сердечника. При наличии нулевого провода дополнительно измеряется одно из фазных сопротивлений. Сопротивление должно отличаться не более чем на 2% от сопротивления, полученного на таком же ответвлении других фаз, или от данных завода-изготовителя.
Измерением сопротивления постоянному току обмоток силовых трансформаторов выявляются дефекты:
в местах соединений ответвлений к обмотке;
в местах соединений выводов обмоток к выводам трансформатора;
в местах соединения отпаек к переключателю;
в переключателе - в контактах переключателя и его сочленениях;
обрывы в обмотках (например, в проводах параллельных ветвей).
Измерения сопротивления постоянному току производятся мостовым методом или методом амперметра-вольтметра (см. рис. 2.3).
Метод амперметра-вольтметра. Измерения производятся приборами с классом точности 0,5. Пределы измерений приборов должны быть выбраны такими, чтобы отсчеты проводились во второй половине шкалы. Величина тока не должна превышать 20% номинального тока объекта измерения во избежание искажения результатов измерения из-за нагрева. Для исключения ошибок, обусловленных индуктивностью обмоток, сопротивление нужно измерять при полностью установившемся токе.

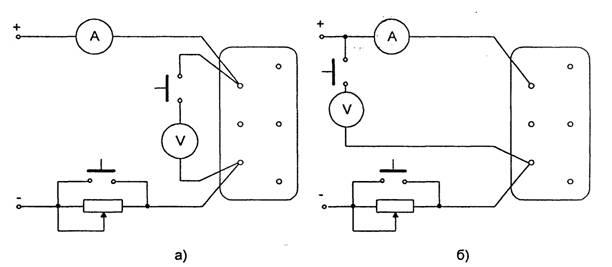

Рис. 2.3. Схема измерения сопротивления постоянному току обмоток трансформатора методом амперметра-вольтметра. а - для малых сопротивлений; б - для больших сопротивлений.
При измерениях сопротивления обмотки, обладающей большой индуктивностью, методом амперметра-вольтметра рекомендуется применять схему измерения, позволяющую снизить время установления тока в измерительной цепи временной формировкой тока. Это достигается шунтированием реостата (или части его) в течение нескольких секунд. Сопротивление реостата берут не менее чем в 8 - 10 раз большее, чем сопротивление обмотки.
Мостовой метод. Измерения производятся мостами типа Р333, Р369, MО-70, P329. При измерении сопротивления мостами в цепь питания рекомендуется включать дополнительное сопротивление снижая тем самым постоянную времени цепи, что ведет к уменьшению времени установления тока. В этих случаях для получения необходимого тока должна быть применена аккумуляторная батарея более высокого напряжения. Во избежание повреждения моста, гальванометр включают при установившемся значении тока, а отключают до отключения тока.
Сопротивление постоянному току измеряется для всех ответвлений обмоток всех фаз. При наличии выведенной нейтрали измерение производится между фазовым выводом и нулевым. Измеренное линейное значение сопротивления между линейными выводами пересчитывается на фазное по формулам при соединении обмоток трансформатора в звезду
при соединении обмоток трансформатора в треугольник
где Rф, - приведенное фазовое сопротивление; Rизм - измеренное сопротивление между линейными выводами.
Сопротивления обмоток постоянному току различных фаз на одноименных ответвлениях не должны отличаться друг от друга или от предыдущих (заводских) результатов измерений более, чем ±2%. Кроме того, должна соблюдаться одинаковая по фазам закономерность изменения сопротивления постоянному току по ответвлениям в различных положениях переключателя. Этим проверяется правильность подсоединения ответвлений к переключателю и его работы.
Особое внимание необходимо обращать на закономерность изменения сопротивления постоянному току по отпайкам в трансформаторах с переключателями под нагрузкой. Нарушения закономерности по фазам и между фазами у трансформаторов с РПН могут иметь место из-за неправильного сочленения валов переключателя и работы его привода, а также из-за неправильного подсоединения отпаек обмоток к переключающему устройству.
Результаты измерений сопротивления постоянному току должны сравниваться только при одной и той же температуре.
Пересчет сопротивления на другую температуру производят по формуле
где R1 - сопротивление, измеренное при температуре t1, R2- сопротивление, приводимое к температуре t2; К - коэффициент равный 245 для обмоток из алюминия, и 235 - из меди.
За температуру обмотки масляных трансформаторов полностью собранных и залитых маслом принимается установившаяся температура верхних слоев масла.
Для сухих трансформаторов и сердечников масляных трансформаторов, вынутых из масла, за температуру обмотки может быть принята температура окружающего воздуха, если трансформатор находился в данных условиях не менее 12 час.
|
|
|
Определение увлажненности изоляции
У Емкость изоляции может быть представлена геометрической емкостью, определяемой геометрическими размерами изоляции, и емкостью абсорбционной, т. е. емкостью, образуемой в толще изоляции неоднородностями изоляционного материала, а также различными включениями в виде воздушных промежутков, влаги, загрязнений и др. При приложении напряжения через изоляцию в первый момент проходит ток заряда геометрической емкости, быстро прекращающийся в связи с процессом зарядки этой емкости. Абсорбционная емкость проявляется не сразу после приложения к изоляции напряжения, а спустя некоторое время после заряда геометрической емкости в результате последующего перераспределения зарядов в толще изоляции и накопления их на границах отдельных слоев, образующих из-за неоднородностей как бы цепочку последовательно включенных емкостей. Следствием заряда соответствующих отдельных емкостей (поляризации) является ток абсорбции в изоляции. После прекращения поляризации, т. е. заряда абсорбционной емкости, ток абсорбции становится равным нулю, но через изоляцию продолжает проходить ток сквозной проводимости (ток утечки), значение которого определяется сопротивлением изоляции постоянному току. Определение влажности по коэффициенту абсорбции основано на сравнении показаний мегомметра, снятых через разные промежутки времени после приложения напряжения. Каб = R60 / R15 где R60 и R15 - сопротивление изоляции, измеренное соответственно через 60 и 15 с после приложения напряжения мегомметра. Для неувлажненной обмотки при температуре 10 - 30 °С Kаб = 1,3 - 2,0, а для увлажненной обмотки коэффициент абсорбции близок к единице. Это различие объясняется разной длительностью заряда абсорбционной емкости у сухой и влажной изоляции. Значение коэффициента абсорбции сильно зависит от температуры изоляции, поэтому для сравнения следует пользоваться значениями, измеренными или приведенными к одной температуре. Коэффициент абсорбции измеряется при температуре не ниже + 10 °С. Определение влажности по емкости и частоте производится главным образом при испытании силовых трансформаторов. Оно основано на том, что емкость неувлажненной изоляции при изменении частоты изменяется меньше (или совсем не изменяется), чем емкость увлажненной изоляции. Емкость изоляции принято измерять при двух частотах: 2 и 50 Гц. При измерении емкости изоляции на частоте 50 Гц успевает проявиться только геометрическая емкость, одинаковая у сухой и влажной изоляции. При измерении емкости изоляции на частоте 2 Гц успевает проявиться абсорбционная емкость влажной изоляции, в то время как у сухой изоляции она меньше и заряжается медленно. Температура при измерениях должна быть не ниже + 10 °С. Отношение емкости, измеренной при частоте 2 Гц (С2), к емкости при 50 Гц (С60) для увлажненной изоляции составляет около 2, а для неувлажненной — около 1. Определение влажности изоляции силовых трансформаторов по емкости и температуре Изоляцию можно считать неувлажненной, если (С70 - С20) / С20 < 0,2 Емкость обмоток можно измерить либо с помощью моста типа Р5026 одновременно с измерением тангенса угла диэлектрических потерь, либо вольтметром — амперметром. Температуру обмоток трансформаторов измеряют термометром, установленным в верхних слоях масла, или устанавливают по сопротивлению меди обмотки. Определение влажности изоляции силовых трансформаторов по приросту емкости за 1 с. Заряжая емкость изоляции и затем разряжая ее, измеряют емкость объекта С и прирост емкости dС в течение 1 с за счет абсорбционной емкости, которая успевает проявиться за 1 с у влажной изоляции и не успевает — у сухой. Отношение dС/С характеризует степень увлажненности изоляции обмоток трансформатора. Отношение dС/С зависит от температуры изоляции и должно измеряться при температуре не ниже + 10 °С.
|
влажненность
изоляции определяют обычно для решения
вопроса о необходимости сушки
гигроскопической изоляции электрических
машин и трансформаторов. Методы
определения степени увлажненности
изоляции основываются на физических
процессах, происходящих в изоляции
при приложении к ней напряжения.
