Испытание трансформаторного масла
Испытание трансформаторного масла не проводится для сухих трансформаторов.
1) Из трансформаторов
Проводится при капитальном, текущем ремонтах и в межремонтный период. Испытание трансформаторного масла производится в следующих случаях:
- после капитального ремонта трансформатора;
- не реже 1 раза в 5 лет для трансформаторов мощностью свыше 630 кВ А работающих с термосифонными фильтрами;
- не реже 1 раза в 3 года для трансформаторов мощностью свыше 630 кВ А работающих без термосифонных фильтров.
В трансформаторах мощностью до 630 кВ А проба масла не отбирается. При неудовлетворительных характеристиках изоляции производятся работы по восстановлению изоляции, замене масла и силикагеля в термосифонном фильтре.
Измерение tgδ масла производится у трансформаторов на напряжение 220 кВ, а также у трансформаторов, имеющих повышенное значение tgδ изоляции.
2) Из баков контакторов устройств рпн (отделенного от масла трансформатора).
Проводится при Т, М.
Испытание масла производится после определенного числа переключений, указанного в инструкции по эксплуатации, но не реже 1 раза в год.
По результатам испытания масло следует заменять в случаях:
при пробивном напряжении ниже 25 кВ в контакторах с изоляцией 10 кВ,
30 кВ - с изоляцией 35 кВ,
35 кВ - с изоляцией 40 кВ,
110 кВ - с изоляцией 220 кВ;
2) если в нем обнаружена вода (определение качественное) или механические примеси (определение визуальное). О порядке проведения испытания масла как из трансформаторов, так и из баков контакторов устройств РПН следует руководствоваться указаниями п. 2.2.14.
Испытание трансформаторов включением толчком на номинальное напряжение.
Проводится при капитальном ремонте.
Трансформаторы, работающие в блоке с генератором, включаются в сеть с подъемом напряжения с нуля.
В процессе 3 – 5-кратного включения трансформатора на номинальное напряжение не должны иметь место явления, указывающие на неудовлетворительное состояние трансформаторов.
Испытание вводов.
Проводится при капитальном и текущем ремонтах.
Испытание вводов не проводится для маслонаполненных трансформаторов мощностью до 1000 кВ А, а также для сухих трансформаторов независимо от мощности.
Для остальных трансформаторов испытание следует производить в соответствии с нормами.
Испытание встроенных трансформаторов тока.
Проводится при капитальном и текущем ремонтах.
Испытание встроенных трансформаторов тока не проводится для сухих трансформаторов независимо от мощности.
Испытание производится в соответствии с нормативами.
Испытание внутренней изоляции трансформатора повышенным напряжением промышленной частоты
Испытание внутренней изоляции трансформатора должно производиться, как правило, на собранных трансформаторах (установлены постоянные вводы, залито масло, крышки трансформатора закрыты на болты).
Перед испытанием производится проверка сопротивления изоляции мегаомметром. Трансформаторное масло для вновь вводимых трансформаторов должно соответствовать нормам (см. табл. 2.14).
Испытанию повышенным напряжением промышленной частоты подвергается изоляция обмоток трансформатора вместе с вводами.
Продолжительность приложения нормативного испытательного напряжения 1 мин.
Испытание повышенным напряжением изоляции обмоток маслонаполненных трансформаторов не обязательно.
Испытание сухих трансформаторов обязательно и производится по нормам для аппаратов с облегченной изоляцией.
Импортные трансформаторы разрешается испытывать напряжением, в тех случаях, если они не превышают напряжения, которым данный трансформатор был испытан на заводе. Изоляция импортных трансформаторов, которую поставщик испытал напряжением ниже указанного в ГОСТ-18472-82, испытывается напряжением, значение которого устанавливается в каждом случае особо. Испытательное напряжение заземляющих реакторов на напряжение 35 кВ аналогичны трансформаторам соответствующего класса.
Изоляция линейного вывода обмоток трансформаторов напряжением 110 кВ и выше, имеющих неполную изоляцию нейтрали (испытательное напряжение 85 и 100 кВ) испытывается только индуктированием, а изоляция нейтрали - приложенным напряжением;
Испытанию повышенным напряжением промышленной частоты подвергается также изоляция доступных стяжных шпилек, прессующих колец и ярмовых балок. Испытания следует производить в случае осмотра активной части. Испытательное напряжение 1 - 2 кВ. Продолжительность испытания 1 мин.
Испытанию подвергается изоляция каждой из обмоток. Все остальные выводы других обмоток, включая выводы расщепленных ветвей обмоток, заземляют вместе с баком трансформатора. Подлежат заземлению и зажимы измерительных обмоток встроенных трансформаторов тока, выводы измерительных обкладок вводов (при наличии их на силовом трансформаторе). Схема испытания представлена на рис. 2.2. Для защиты испытываемой обмотки от случайного чрезмерного повышения напряжения параллельно к ней присоединяется шаровой разрядник с пробивным напряжением, равным 115-120% требуемого испытательного напряжения. Последовательно с разрядником включается токоограничивающее сопротивление, служащее для защиты шаров от оплавления при пробое воздушного промежутка между ними. При производстве испытаний трансформаторов температура изоляции обмоток не должна быть выше 40 С. Контроль величины испытательного напряжения должен производиться на стороне высшего напряжения испытательного трансформатора с помощью электростатического киловольтметра, например типа С-96, С-196. Исключение могут составлять силовые трансформаторы небольшой мощности с номинальным напряжением до 10 кВ включительно. Для них допускается испытательное напряжение измерять вольтметром, включая его на стороне НН испытательного трансформатора. Класс точности низковольтного вольтметра должен быть 0,5. Подъем напряжения при производстве испытаний допускается производить сразу до 50% испытательного, а затем плавно до полного значения со скоростью порядка 1 – 1,5% испытательного напряжения в 1 с. После выдержки в течение требуемого времени (1 мин.) напряжение плавно снижается в течение времени порядка 5 с до значения 25% или менее испытательного, после чего цепь размыкается. Внутренняя изоляция масляного трансформатора считается выдержавшей испытание на электрическую прочность, если при испытании не наблюдалось пробоя или частичных нарушений изоляции, которые определяются по звуку разрядов в баке, выделению газа и дыма и по показаниям приборов (амперметра, вольтметра).

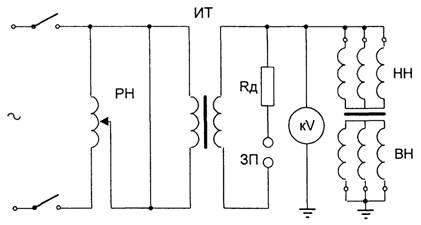

Рис. 2.2. Схема испытания главной изоляции повышенным напряжением.
