4. Регулировки сцепления зил-130

Для надежной работы сцепления в нем производится две регулировки – свободного хода педали сцепления и положения рычагов выключения сцепления.

Регулировка свободного хода педали сцепления ЗИЛ-130 или зазора между выжимным подшипником и рычагами выключения сцепления производится регулировочной гайкой 22 путем изменения длины тяги 20.

При этом зазор должен быть в пределах 1,5…3 мм, что соответствует свободному ходу педали сцепления 35…50 мм. Эта эксплуатационная регулировка необходима для полного включения и выключения сцепления ЗИЛ-130.

Так, при меньшем зазоре выжимной подшипник может постоянно или периодически нажимать на рычаги выключения, вызывая пробуксовывание сцепления и увеличивая тем самым изнашивание подшипника, фрикционных накладок и рычагов выключения.

Регулировка рычагов выключения сцепления ЗИЛ-130 производится при сборке и ремонте сцепления при помощи сферических гаек крепления опорных вилок 6.

Эта регулировка необходима для того, чтобы нажимной диск (корзина) сцепления ЗИЛ-130 при выключении сцепления перемещался без перекоса. В противном случает нажимной диск может отходить от ведомого с перекосом и сцепление будет интенсивно изнашиваться.

Причиной неполного выключения сцепления ЗИЛ-130 могут быть перекос или коробление ведомого диска, неодинаковый зазор между дисками. Неполное выключение сцепления чаще всего возникает при перегреве сцепления после пробуксовывания и устраняется заменой покоробленных дисков.

При разрушении фрикционных накладок они заклинивают между ведомым и ведущим дисками и не позволяют полностью выключить сцепление ЗИЛ-130. В этом случае его необходимо разобрать и заменить накладки. Если при выключении сцепления нажимной диск продолжает частично прижиматься к ведомому диску, нужно отрегулировать положение рычагов выключения сцепления.

При попадании воздуха в гидросистему или утечке рабочей жидкости необходимо прокачать систему и проверить полный ход рычага выключения сцепления.

Резкое включение сцепления ЗИЛ-130 сопровождается рывком автомобиля при трогании с места. Такая неисправность может быть в случае заедания муфты выключения сцепления на крышке подшипника первичного вала, т. е. при отпускании педали сцепления муфта передвигается по крышке неравномерно (сначала заедает, а потом резко перемещается).

Резкое включение сцепления может быть вызвано также короблением дисков. Для устранения указанных неисправностей необходимо заменить соответствующие детали.

Для обеспечения надежной работы сцепления ЗИЛ-130 надо соблюдать основные правила эксплуатации. Для трогания автомобиля с места следует включать первую или вторую передачу в коробке передач, плавно отпуская педаль сцепления.

Двигатель должен работать с минимально возможной частотой вращения коленчатого вала. Нельзя двигаться с частично нажатой педалью сцепления, так как это приводит к быстрому износу накладок ведомых дисков и нагреву деталей сцепления ЗИЛ-130. Следует периодически проверять регулировку   привода   сцепления.

5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Уменьшен полный ход педали сцепления	Отрегулируйте привод сцепления
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправьте диск или замените новым
Неровности на поверхностях фрикционных накладок ведомого диска	Замените накладки или ведомый диск в сборе
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Замените накладки, проверьте торцовое биение диска
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то замени! те первичный вал или ведомый диск
Воздух в системе гидропривода	Прокачайте систему
Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы	Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода
Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления	Замените главный или рабочий цилиндр
Ослабление заклепок крепления нажимной пружины	Замените кожух сцепления с нажимным диском в сборе
Перекос или коробление нажимного диска	То же
Неполное включение сцепления (сцепление «буксует»)
Отсутствует свободный ход педали сцепления	Отрегулируйте привод сцепления
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховикаи нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Повреждение или заедание привода сцепления	Устраните неисправности, вызывающие заедание
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте смазкой ЛСЦ!15. Если причина заедания – смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Замасливание фрикционных накладок ведомого диска, поверхностей маховикаи нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности и устраните причину замасливания дисков
Заедание в механизме привода сцепления	Замените деформированные детали. Устраните причины, вызывающие заедание
Повышенный износ фрикционных накладок ведомого диска	Замените накладки новыми, проверьте, нет ли повреждений поверхности диска
Ослабление заклепок фрикционных накладок ведомого диска	Замените неисправные заклепки, а при необходимости и накладки
Повреждение поверхности или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера ведомого диска	Замените ведомый диск в сборе
Поломка, снижение упругости или соскакивание фиксирующей пружины вилки выключения сцепления	Замените вилку выключения сцепления
Поломка пластин, соединяющих нажимной диск с кожухом	Замените кожух сцепления с нажимным диском в сборе

Лабораторная работа № 6

Тема: Ведущие мосты и карданная передача автомобилей.

1. Назначение: Для передачи крутящего момента на ведущие колеса. Картер заднего моста автомобилей ГАЗ-3307, ГАЗ-3309 коробчатого сечения сварен из стальных штампованных кожухов, к которым приварены задняя крышка, подушки рессор, цапфы с фланцами для установки тормозных механизмов и ступиц колес, усилитель для крепления редуктора. Устройство редуктора и ступиц заднего моста автомобилей ГАЗ-3307, ГАЗ-3309 показано на рис. 1 и 2. Рис. 1. Редуктор заднего моста ГАЗ-3307, ГАЗ-3309

1 - передняя крышка; 2 - муфта с наружными кольцами под-шипников; 3, 19, 23, 31, 34 - болты; 4, 20 - прокладки; 5, 9, 29, 33 - гайки; 6 - ведущая шестерня; 7- переходник фланца; 8 - фланец с отражателем; 10 - манжета; 11 - маслосгонное кольцо; 12, 15, 17, 21 - подшипники; 13 - регулировочные прокладки; 14 - регулировочное кольцо; 16, 38 -пробки; 18 - стопорное кольцо; 22 - шестерня полуоси; 24, 36 - опорные шайбы; 25, 28 - коробки дифференциала (правая и левая); 26 - крестовина; 27 - ведомая шестерня; 30 - крышка подшипника дифференциала; 32 - стопорная пластина; 35 - сателлит; 37 - регулировочный винт; 39 -втулка; 40 - маслоприемная трубка; 41 - картер редуктора Редуктор заднего моста ГАЗ-3307, ГАЗ-3309 собран в отдельном литом картере 41 (см. рис. 1) из высокопрочного чугуна, который устанавливают в отверстие картера моста и крепят болтами 34.

В картере редуктора установлены муфта 2 подшипников с ведущей шестерней б, фланцем 8 и переходником 7 фланца, а также дифференциал, корпус которого состоит из правой 25 и левой 28 коробок, соединенных болтами 23. На левой коробке болтами и гайками закреплена ведомая шестерня 27. Шестерни главной передачи редуктора заднего моста ГАЗ-3307, ГАЗ-3309 гипоидные. Ось ведущей шестерни смещена вниз относительно оси ведомой шестерни на 32 мм.

Предварительный натяг подшипников ведущей шестерни регулируется кольцом 14, расположенным между внутренними обоймами конических подшипников 12 и 15. Для предотвращения чрезмерной деформации ведомой шестерни в картере установлен упор, регулируемый винтом 37. Дифференциал ГАЗ-3307, ГАЗ-3309 в сборе с коническими подшипниками 21 установлен в гнездах картера редуктора, закрытых крышками 30, закрепленными болтами. Предварительный натяг подшипников дифференциала регулируют гайками 33. Этими же гайками регулируют боковой зазор в зацеплении шестерен главной передачи. В корпусе дифференциала редуктора моста ГАЗ-3307, ГАЗ-3309 установлены шестерни 22 полуосей и четыре сателлита 35, размещенные на шипах крестовины 26. Под сателлитами и полуосевые шестернями установлены опорные шайбы 24 и 36. В шлицевые отверстия полуосевых шестерен вставлены полуоси 2 (рис.2), прикрепленные фланцем к ступице колеса гайками и шпильками. Ступицы задних колес вращаются на конических роликовых подшипниках 4 и 5, установленных на цапфах заднего моста ГАЗ-3307, ГАЗ-3309. Крепление и регулировка подшипника проводятся гайкой 15, навинченной на резьбовой конец цапфы картера.  Регулировочная гайка стопорится шайбой 16 и гайкой 11. С внутренней стороны ступицы установлена манжета 11, предохраняющая выход смази из ступицы, и маслоотражатель 8 с уплотнительным кольцом и трубкой для защиты накладок тормозных механизмов от попадания масла. Рис. 2. Ступица заднего моста ГАЗ-3307, ГАЗ-3309 1 - болт; 2 - полуось; 3 - прокладка; 4, 5 - подшипники; 6 -тормозной барабан; 7 - ротор АБС; 8 - маслоотражатель с уплотнительным кольцом и трубкой; 9, 18 - гайки; 10 - втулка; 11 - манжета; 12 - задний тормоз; 13 - упорное кольцо; 14 - ступица: 15, 17 - гайки подшипников; 16 - стопорная шайба.

2.

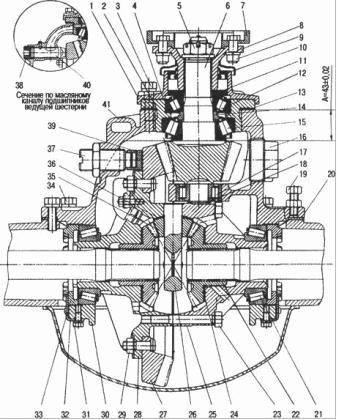

Рис. 1. Задний мост автомобиля ЗИЛ-130:

1 —гайка; 2 — фланец; 3 — сальник; 4 — крышка; 5 — шайба упорная; 6 — прокладка; 7 — передний подшипник; 8 — картер подшипников; 9 — регулировочные шайбы; 10 — задний подшипник; 11 — про­кладки для регулировки зацепления конических шестерен; 12 — ведомая конический шестерня; 13 — регулировочные прокладки: 14 — подшипники промежуточного вала; 15 —крышки подшипника; 16 — ве­дущая цилиндрическая шестерня; 17 — правая шестерня полуоси; 18 — крышка подшипника дифференциала; 19 опорная шайба; 20 — правая чашка коробки дифференциала; 21 — ведомая цилиндрическая шестерня; 22— левая шестерня полуоси: 23— левая чашка коробки дифференциала; 24 — подшипник коробки дифференциала; 25 — регулировочная гайка подшипника коробки дифференциала; 26 — болт стопора; 27 — червячный механизм регулировочного рычага: 28 — картер заднего моста; 29 — картер редуктора; 30 — сателлит: 31 — опорная шайба сателлита; 32—крестовина; 33 — ведущая коническая шестерня; 34 — распорная втулка; 35 и 37 — кронштейны крепления вала разжимного кулака; 36 — тормозная камера; 38 — разжимный кулак; 39 — маслоотражатель: 40 и 42—подшипники ступицы колеса; 41 — ступица колес; 43 — регулировочная гайка подшипников; 44 —съемный болт; 45 — полуось; 46— контргайка; 47 — замочная шайба; 48 и 52— сальники; 49 — колпачковая гайка крепления внутреннего колеса; 50 -гайка крепления наружного колеса; 51 —шпилька ступицы; 53 — тормозной барабан; 54 — тормозная колодка; 65—колесо; 56 — ось колодки; 57 — гайка оси колодки; 58 — суппорт; 59—тормозной диск: 60— стяжная пружина колодок.

3. Карданная передача чаще всего соединяет ведомый вал коробки передач (см, рис.) или раздаточной коробки (см. рис., в) с ведущим валом главной передачи моста.

Карданная передача грузового автомобиля (рис.) состоит из трех жестких карданных шарниров 10, 8 и 21, промежуточного 3 и основного 9 валов, промежуточной опоры 16, а также компенсирующего шлицевого соединения 18, 19, Карданные шарниры неравных угловых скоростей, применяемые на отечественных автомобилях, устроены в основном одинаково. Одна из вилок 1 карданного шарнира имеет фланец, а другая 2 приварена к трубе карданного вала 3. Шипы крестовины 13 входят в проушины обеих вилок с игольчатыми подшипниками 12. Каждый подшипник удерживается в проушине вилки крышкой 14, которая присоединена к вилке двумя болтами, стопорящимися усиками шайбы 11. В некоторых карданных шарнирах подшипники закреплены в вилках стопорными кольцами. Для удержания смазочного материала в подшипнике и защиты его от попадания грязи и влаги предназначено комбинированное уплотнение 15, которое состоит из однокромочного сальника, вмонтированного в обойму подшипника, и торцового уплотнения, напрессованного на шипы крестовины. При такой конструкции не требуется пополнения смазочного материала в процессе эксплуатации. В крестовинах, выпускавшихся ранее, имелась масленка 7 для смазывания подшипников крестовин.

4. Дифференциал предназначен для передачи, изменения и распределения крутящего момента между двумя потребителями и обеспечения, при необходимости, их вращения с разными угловыми скоростями.

Дифференциал является одним из основных конструктивных элементов трансмиссии. Расположение дифференциала в трансмиссии автомобиля:

 в заднеприводном автомобиле для привода ведущих колес – в картере заднего моста;

 в переднеприводном автомобиле для привода ведущих колес – вкоробке передач;

 в полноприводном автомобиле для привода ведущих колес – в картере переднего и заднего мостов;

 в полноприводном автомобиле для привода ведущих мостов – враздаточной коробке.

Дифференциалы, используемые для привода ведущих колес, называются межколесными. Межосевой дифференциал устанавливается между ведущими мостами полноприводного автомобиля.

Конструктивно дифференциал построен на основе планетарного редуктора. В зависимости от вида зубчатой передач, используемой в редукторе, различают следующие виды дифференциалов: конический, цилиндрический и червячный.

Конический дифференциал применяется в основном в качестве межколесного дифференциала. Цилиндрический дифференциал устанавливается чаще между осями полноприводных автомобилей. Червячный дифференциал, ввиду своей универсальности, может устанавливаться как между колесами, так и между осями.

Устройство дифференциала рассмотрено на примере самого распространенного конического дифференциала. Составные части дифференциала являются характерными и для других видов дифференциалов. Конический дифференциал представляет собой планетарный редуктор и включает полуосевые шестерни с сателлитами, помещенные в корпус.

Корпус (другое наименование – чашка дифференциала) воспринимает крутящий момент от главной передачи и передает его через сателлиты на полуосевые шестерни. На корпусе жестко закреплена ведомая шестерня главной передачи. Внутри корпуса установлены оси, на которых вращаются сателлиты.

Сателлиты, играющие роль планетарной шестерни, обеспечивают соединение корпуса и полуосевых шестерен. В зависимости от величины передаваемого крутящего момента в конструкции дифференциала используется два или четыре сателлита. В легковых автомобилях применяется, как правило, два сателлита.

Полуосевые шестерни (солнечные шестерни) передают крутящий момент на ведущие колеса через полуоси, с которыми имеют шлицевое соединение. Правая и левая полуосевые шестерни могут иметь равное или различное число зубьев. Шестерни с равным числом зубьев образуют симметричный дифференциал, тогда как неравное количество зубьев характерно для несимметричного дифференциала.

Симметричный дифференциал распределяет крутящий момент по осям в равных соотношениях, независимо от величины угловых скоростей ведущих колес. Благодаря этим свойствам симметричный дифференциал используется в качестве межколесного дифференциала.

Несимметричный дифференциал делит крутящий момент в определенном соотношении, поэтому устанавливается между ведущими осями автомобиля.

Работа дифференциала

В работе симметричного межколесного дифференциала можно выделить три характерных режима:

1. прямолинейное движение;

2. движение в повороте;

3. движение по скользкой дороге.

При прямолинейном движении колеса встречают равное сопротивление дороги. Крутящий момент от главной передачи передается на корпус дифференциала, вместе с которым перемещаются сателлиты. Сателлиты, обегая полуосевые шестерни, передают крутящий момент на ведущие колеса в равном соотношении. Так как сателлиты на осях не вращаются, полуосевые шестерни движутся с равной угловой скоростью. При этом частота вращения каждой из шестерен равна частоте вращения ведомой шестерни главной передачи.

При движении в повороте внутреннее ведущее колесо (расположенное ближе к центру поворота) встречает большее сопротивление, чем наружное колесо. Внутренняя полуосевая шестерня замедляется и заставляет сателлиты вращаться вокруг своей оси, которые в свою очередь увеличивают частоту вращения наружной полуосевой шестерни. Движение ведущих колес с разными угловыми скоростями позволяет проходить поворот без пробуксовки. При этом, в сумме частоты вращения внутренней и наружной полуосевых шестерен всегда равна удвоенной частоте вращения ведомой шестерни главной передачи. Крутящий момент, независимо от разных угловых скоростей, распределяется на ведущие колеса в равном соотношении.

При движении по скользкой дороге одно из колес встречает большее сопротивление, тогда как другое проскальзывает - буксует. Дифференциал, в силу своей конструкции, заставляет вращаться буксующее колесо с увеличивающейся скоростью. Другое колесо при этом останавливается. Сила тяги на буксующем колесе, по причине низкой силы сцепления, мала, поэтому и крутящий момент на этом колесе тоже мал. А так как дифференциал у нас симметричный, то на другом колесе крутящий момент тоже будет небольшим. Тупиковая ситуация – автомобиль не может сдвинуться с места.

Для продолжения движения необходимо увеличить крутящий момент на свободном колесе. Это осуществляется с помощью блокировки дифференциала.

5. Повышенный шум мостов. Сильные удары и стуки в силовой передаче. Заклинивание ведущего переднего моста. Течь смазки.

Лабораторная работа № 7.

Тема: Рулевое управление трактора МТЗ-80.

1. Предназначено для изменения направления.

2. Для перемещения золотника осевое усилие на чер­вяке должно обеспечивать сжатие всех трех пружин 6 ползунов, что имеет место, когда сопротивление повороту колес увеличивается и в работу включа­ется гидроусилитель.

Если сопротивление повороту колес небольшое, то усилие на червяке невелико и пружины ползунов удерживают золотник в среднем (нейтральном) положении и поворот колес обеспе­чивается только рулевым механизмом без включения в работу гидроусилителя.

В этом случае вращение от рулевого колеса передается на сошку 18 (см. рис. 2) червяком 4 через сектор 7 и поворотный вал 21, а поток масла от насоса проходит через распреде­литель на слив в корпус 22 гидроусилителя, внут­ренняя полость которого служит баком гидросисте­мы рулевого управления.

При увеличении сопротивления повороту колес осевое усилие на червяке превышает усилие предва­рительного сжатия пружин ползунов, центрирую­щих золотник распределителя.

Внутренние кольца упорных подшипников перемещают золотник в осе­вом направлении, и поток масла направляется в одну из полостей цилиндра, передвигая поршень со штоком и рейкой, которая и поворачивает зубчатый сектор 7 и поворотный вал 21. Когда воздействие на рулевое колесо прекращается, золотник возвраща­ется пружинами в нейтральное положение и пово­рот колес прекращается.

В корпусе гидроусилителя трактора МТЗ установлен фильтр 13. Сливают масло через отверстие, закрываемое проб­кой 20. Часть масла, поступающего на слив в кор­пус гидроусилителя, отводится через подводящий маслопроводе- верхнюю крышку 2 для смазывания верхней опоры поворотного вала 21.

В клапанной крышке 2 распределителя находит­ся предохранительный шариковый клапан, ограни­чивающий давление в гидросистеме.

В обычных условиях работы давление масла в гидросистеме рулевого управления МТЗ находится в пре­делах 2-4 МПа. При больших вертикальных нагруз­ках на передние колеса, например при агрегатиро­вании трактора с машинами фронтальной навески, давление в системе может повышаться до величины срабатывания предохранительного клапана. Тог­да масло, минуя цилиндр, поступает в сливную ма­гистраль.

Датчик автоматической блокировки дифференци­ала (АБД) предназначен для включения/выключе­ния блокировки дифференциала заднего моста трактора МТЗ в за­висимости от угла поворота рулевого колеса, а так­же принудительного включения/выключения неза­висимо от поворота направляющих колес.

3. Рулевой привод: Рулевая сошка, продольная тяга, верхний поворотный рычаг, поперечная тяга, рычаг поворотных цапф.

4.

5.

Устройство: пружина, палец, масленка. Способ изменения длины рулевой тяги осуществляется поперечная рулевая тяга.

Лабораторная работа № 9.

Тема: Рулевое управление автомобиля ЗИЛ-130.

1. Назначение: для изменения направления. Устройство: В устройство рулевого управления с гидравлическим усилителем автомобиля ЗИЛ-130 (рис.140, а) входят: картер 11 рулевого механизма, имеющий форму цилиндра, в котором устанавливается поршень-рейка 10 с уплотнительными кольцами. Рейка находится в постоянном зацеплении с зубчатым сектором 23, изготовленным совместно с валом сошки 24. В поршне закреплена шариковая гайка 14, в которую ввернут винт 12. Наружный конец винта соединен с рулевым колесом 19 через промежуточный вал и карданную передачу 20. В винтовой канал, образованный канавками на винте 12 и в гайке 14, заложены шарики 13, облегчающие поворот винта в гайке. Шарики циркулируют по замкнутому контуру, так как крайние канавки на гайке соединены трубкой и желобом. Картер герметично закрывается крышками. Над верхней крышкой крепится корпус клапана управления 16. На валу между двумя упорными шарикоподшипниками 15 смонтирован золотник 18, имеющий на наружной поверхности две выточки. Внутренние кольца подшипников при среднем нейтральном положении золотника 18 располагаются с зазором 1 мм от выступающей части корпуса золотника, что дает возможность золотнику вместе с валом перемещаться в осевом направлении на эту величину.

2. При движении автомобиля по прямой дороге золотник 18 под давлением плунжеров 22 удерживается в среднем нейтральном положении и масло, поступающее к золотнику 18, через его выточки и сливные каналы по шлангу 6 возвращается в бачок 3. Следовательно, масло не воздействует на поршень, а он на сектор и рулевой привод. Однако наличие масла в гидравлическом усилителе способствует поглощению толчков, передаваемых на руль от неровностей дороги (положение II). Во время поворота рулевого колеса в любую сторону (например, вправо) на винте 12 вследствие сопротивления, оказываемого сектором 23 перемещению рейки, возникает реактивное осевое усилие, сдвигающее винт назад. Вместе с винтом сдвигается и золотник в пределах его возможного хода и задняя выточка золотника соединяет канал передней полости А цилиндра со сливным каналом и шлангом 6, а передняя выточка – нагнетательную магистраль 9 с каналами задней полости Б цилиндра. Поршень перемещается вперед, т. е. в ту же сторону, что и водитель перемешает его, поворачивая рулевое колесо. При этом рейка поршня поворачивает зубчатый сектор 23, воздействуя на рулевую сошку 24 и через продольную тягу 28 (рис.140, б), верхний поворотный рычаг 29, боковые рычаги 30 и поперечную тягу 31 на колеса автомобиля, поворачивая их вправо (положение I). Когда водитель прекращает поворот рулевого колеса, золотник под давлением плунжеров возвращается в нейтральное положение и гидроусилитель выключается из работы.

При повороте влево золотник 18 смещается вперед, направляя масло в переднюю полость А цилиндра, т. е. под поршень. Полость. Б в это время сливным шлангом 6 соединяется с бачком. Под давлением масла и усилия, создаваемого водителем, поршень перемещается вверх и своей рейкой поворачивает сектор и далее через рулевую сошку и рулевые тяги он повернет колеса автомобиля влево (положение III). Следовательно, при работающем двигателе и исправном гидравлическом усилителе для поворота автомобиля водителю не приходится затрачивать большие усилия, что повышает его работоспособность и надежность рулевого управления. Однако это усилие может оказаться настолько незначительным, что водитель может потерять «чувство» дороги. Чтобы этого не случилось, в гидравлическом, усилителе пространство между плунжерами сообщается с нагнетательной полостью. С повышением сопротивления повороту колес для перемещения поршня 10 требуется приложить большее усилие, поэтому давление масла в нагнетательной полости возрастает. Под этим давлением плунжеры 22 сильнее прижимаются к кольцам подшипников и для сдвига, золотника требуется приложить большее усилие, что и вызывает «чувство» дороги. При неработающем двигателе насос не подает масло в гидравлический усилитель и рулевой механизм работает как обычный механический. В этом случае водителю приходится затрачивать значительные усилия на управление автомобилем.

4. Устройство: сапу, фильтрующая сетка, сетчатый фильтр, сливной шланг низкого давления, канал для перепуска масла в насос, предохранитель, канал для подачи масла в гидроусилитель, ротор, полость нагнетателя, полость всасывания, полость ротора.

5.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ С ГУР, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ Причина неисправности Способ устранения Увеличенный свободный ход рулевого колеса и стуки в рулевом управлении Нарушение натяга пружины упора рейки Отрегулируйте натяг пружины Ослабление затяжки болтов крепления рулевого механизма Затяните болты Износ шаровых шарниров рулевых тяг Затяните крепление или замените шарниры Износ карданного шарнира рулевого вала Замените карданный вал Тугое вращение рулевого колеса (недостаточное усиление) Проскальзывание ремня привода насоса гидроусилителя Отрегулируйте натяжение ремня Повреждение ремня привода насоса Замените ремень Недостаточный уровень рабочей жидкости Восстановите уровень жидкости до нормы Попадание воздуха в гидросистему Удалите воздух Перекручивание или повреждение шлангов Устраните перекручивание или замените шланги Недостаточное давление насоса гидроусилителя Устраните неисправность или замените насос Повышенные внутренние утечки в насосе Замените дефектные детали насоса Повышенные утечки жидкости из рулевого механизма Замените дефектные детали Перекос или повреждение уплотнений рулевого механизма или распределителя Замените уплотнения Нечеткий возврат рулевого колеса в среднее положение Нарушение натяга пружины упора рейки Отрегулируйте натяг пружины Затрудненное проворачивание внутренних шарниров и/или шарниров наконечников рулевых тяг Замените наконечники рулевых тяг Износ карданного шарнира рулевого вала и/или уплотнителя Устраните неисправность или замените Деформация рейки рулевого механизма Замените рулевой механизм Повреждение подшипника шестерни Замените рулевой механизм Перекручивание или повреждение шлангов Устраните перекручивание или замените шланги Повреждение клапана регулировки давления Замените клапан регулировки давления Повреждение подшипника валика ротора насоса Замените подшипник Шум (стук) в рулевом управлении Касание шлангов о кузов Правильно проложите шланги Ослабление крепления рулевого механизма Затяните крепление Ослабление крепления рулевых тяг и/или шаровых шарниров наконечников тяг Затяните крепление Износ рулевых тяг и/или шаровых шарниров Замените изношенные детали Повышенная шумность насоса гидроусилителя Недостаточный уровень рабочей жидкости Восстановите уровень жидкости до нормы Попадание воздуха в гидросистему Удалите воздух Ослабление затяжки болтов крепления насоса Затяните болты

Лабораторная работа № 10

Тема: Рабочее оборудование автомобилей.

1. На автомобилях-самосвалах применяют подъемные механизмы с гидравлическим приводом от двигателя автомобиля.

При этом возможны два варианта конструкции подъемного механизма: – с качающимися цилиндрами и шарнирным соединением штоков с днищем платформы кузова; – с качающимися цилиндрами и ры-чажно-балансирной системой воздействия на платформу кузова.

При работе подъемного механизма (рис. 18.13) часть мощности двигателя (через коробку отбора мощности, масляный насос, кран управления, обратный клапан, цилиндр подъемного механизма) передается платформе кузова автомобиля-самосвала.

Коробка отбора мощности г обеспечивает передачу крутящего момента от коробки передач автомобиля к масляному насосу подъемного механизма. Коробка отбора мощности г крепится к люку коробки передач с правой стороны. Ведущий вал вместе с шестерней привода перемещается в картере коробки отбора мощности вперед или назад при помощи рычага включения и выключения подъемного механизма. При перемещении ведущего вала вправо (на рисунке рычаг занимает положение) шестерня входит в зацепление с шестерней блока шестерен заднего хода коробки передач, у которой рычаг переключения передач должен быть в нейтральном положении.

Шестерня ведущего вала, имея постоянное зацепление с ведомой шестерней, передает вращение от шестерни заднего хода коробки передач ведущему валу масляного насоса. Последний имеет шлицевое соединение при помощи втулки с ведомой шестерней коробки отбора мощности.

Масляный насос д шестеренчатого типа имеет устройство, подобное устройству масляного насоса смазочной системы автомобильного двигателя. Насос обеспечивает рабочее давление в гидравлической системе подъемного механизма до 8 МПа.

Кран управления в позволяет поднимать и опускать платформу кузова и при необходимости фиксировать ее в промежуточных положениях. Он установлен на верхней площадке корпуса масляного насоса д. В корпусе крана перемещается золотник при помощи тяги, которая связана с рычагом коробки отбора мощности. При этом золотник, занимая различное положение в корпусе крана в, сообщает канал подачи масла от масляного насоса д с каналом, продолжением которого является трубопровод высокого давления. По данному трубопроводу масло нагнетается в цилиндр а подъемного механизма. В другом положении золотник крана управления сообщается с каналами слива масла в масляный бак.

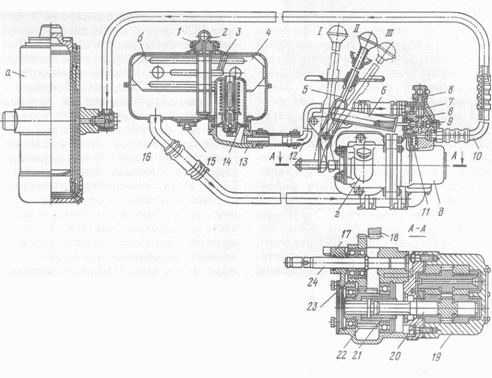

Рис. 18.13. Подъемный механизм автомобиля-самосвала ЗИЛ-ММЗ-555:  а—цилиндр; б — масляный бак; в — кран управления; г — коробка отбора мощности; I — положение рычага коробки отбора мощности при подъеме платформы; II— нейтральное положение; III — положение при опускании платформы

Обратный клапан перекрывает канал слива масла в масляный бак, когда масляный насос не работает, при этом платформа кузова находится в верхнем или промежуточном положении. Предохранительный клапан срабатывает, если давление в гидравлической системе подъемного механизма превышает 9 МПа.

Цилиндр подъемного механизма (рис. 18.14) через цапфы шарнирно крепится к подрамнику, который необходим для увеличения жесткости рамы автомобиля-самосвала. Подрамник в свою очередь имеет шарнирное соединение с платформой кузова. В корпусе цилиндра помещена гильза, уплотненная резиновыми и защитными кольцами, внутренняя поверхность которой является направляющей для плунжера. Для фиксированного передвижения гильзы относительно корпуса цилиндра установлены направляющие вкладыши, а для фиксированного передвижения плунжера относительно гильзы — направляющие вкладыши.

Цилиндр снизу закрыт днищем с уплотнительным резиновым и стопорными кольцами и имеет сливную пробку. Плунжер при помощи скобы соединен с Осью, которая находится в кронштейнах поперечных балок платформы кузова. Ось со скобой находится в одной плоскости с цапфами (на рис. 18.14 ось и скоба относительно цапф условно повернуты на 90°).

Рис. 18.14. Цилиндр подъемного механизма

Масло в цилиндр подается масляным насосом д через кран управления в и трубопровод высокого давления. Трубопровод при помощи втулки и штуцера соединяется с правой цапфой цилиндра, в которой имеется канал. Полость под днищем плунжера заполняется маслом и при давлении 7—8 МПа начинается движение плунжера вверх (платформа поднимается). Когда выступы нижней части плунжера упрутся в утолщенную верхнюю часть гильзы, начнется совместное движение плунжера и гильзы. Движение прекращается, когда выступы гильзы окажутся в соприкосновении с выступами корпуса цилиндра.

Шарнирные соединения с платформой кузова и подрамником автомобиля-самосвала позволяют цилиндру изменять угол своего наклона.

Масляный бак (см. рис. 18.13) штампованный из листовой стали, располагается между цилиндром а и масляным насосом д. По патрубку сливного трубопровода масло из цилиндра а через трубопровод и кран управления в возвращается в масляный бак.

Сверху бака расположена заливная горловина с пробкой и масло-измерительным стержнем, а снизу — сливное отверстие, закрытое пробкой. При возврате масло очищается в фильтре. Для предупреждения взбалтывания масла внутри бака поставлены перегородка и отражатель.

Трубопроводы, соединяющие цилиндр а, масляный бак, насос д и кран управления в, представляют собой стальные трубки и резиновые шланги. Для трубопровода высокого давления используют стальные трубки с толщиной стенок 3 мм и резиновые шланги с толщиной стенок 6 мм, имеющие двойные металлические оплетки. Для трубопроводов низкого давления используют стальные трубки с толщиной стенок 1,5 мм и шланги, выполненные из прокладочной ткани с толщиной стенок 5—6 мм.

Платформа кузова (рис. 18.15) сварной конструкции выполнена из стали и имеет продольные и поперечные балки. Форма платформы может быть прямоугольной, корытообразной (полуцилиндрической) и ковшеобразной с учетом специализации автомобиля-самосвала. Так, для перевозки грунта и гравия используют платформы корытообразной или полуцилиндрической формы. Для перевозки растворов лучше иметь платформу прямоугольной формы. Подъем платформы осуществляется гидроподъемником, прикрепленном к подрамнику и платформе при помощи кронштейна. Подрамник имеет кронштейн для крепления брызговика, кронштейн для бензобака и др.

Продольные балки платформы соединены с задними концами подрамника при помощи осей. При подъеме платформы срабатывает полуавтоматический механизм управления запорами заднего борта, который имеет шарниры в кронштейнах платформы. В горизонтальном положении кузова кулачок запорного механизма входит в прорезь кронштейна подрамника. При подъеме платформы кулачок, скользя по кронштейну, поворачивается, а вместе с ним поворачивается и вал с рукояткой. На валу имеются эксцентрики со скобой. Поворот эксцентриков сопровождается движением скобы назад вместе с тягой, перемещающейся в направляющем кронштейне.

Тяга при движении назад толкает запорный крюк, поворачивающийся относительно пальца, и задний борт под собственной тяжестью (при подъеме платформы) открывается. Для закрывания заднего борта, когда платформа после разгрузки принимает горизонтальное положение, водителю необходимо выйти из кабины и повернуть вал при помощи рукоятки. При этом кулачок входит в прорезь кронштейна и удерживает платформу от подъема при движении автомобиля-самосвала. Задний борт удерживается в закрытом положении при помощи запорных крюков, кронштейнов платформы.

Рис. 18.15. Платформа кузова: А — положение узлов переднего и заднего механизмов при закрытом заднем борту; Б — положение при открытом заднем борту

При техническом обслуживании и ремонте агрегатов, доступ к которым возможен в поднятом положении платформы, необходимо обязательно ставить упор, который шарнирно соединен с левой продольной балкой подрамника.

При подъеме платформы (рис. 18.16) кузова рычаг коробки отбора мощности перемещают в крайнее заднее положение и масло от масляного насоса поступает в канал в крана управления, открывая обратный клапан, и далее через канал б и трубопровод высокого давления — к цилиндру 3 подъемного механизма. При достижении платформой крайнего положения или для остановки платформы в любом положении рычаг коробки отбора мощности переводится в нейтральное (среднее) положение. Обратный клапан под давлением масла закрывает канал в крана управления.

Для опускания платформы рычаг коробки отбора мощности ставится в крайнее переднее положение, при этом золотник крана управления перемещается вправо, каналы, сообщаются между собой и масло возвращается из цилиндра в масляный бак.

Рис. 18.16. Схема работы гидравлической системы подъемного механизма: а — канал подачи масла в масляный бак; б — канал подачи масла к цилиндру; в — канал подачи масла от насоса к крану управления; г — дренажный канал; д — канал перепуска масла 1 — пружина клапана; 2— предохранительный клапан; 3— цилиндр подъемного механизма; 4— масляный бак; 5— рычаг коробки отбора мощности; 6— трубопровод возврата масла из крана управления в масляный бак; 7— корпус крана управления; 8— масляный насос; 9— трубопровод подачи масла из бака в насос; 10—трубопровод нагнетания масла в цилиндр подъемного механизма; 11—обратный клапан; 12— золотник; 1— подъем платформы; II— остановка платформы; 111— опускание платформы

Платформа кузова может при разгрузке наклоняться не только назад, но и вправо или влево благодаря шарнирным соединениям с подрамником и запирающего механизма (для открывания боковых бортов). Цилиндр подъемного механизма при этом должен иметь четыре цапфы для наклона во взаимно перпендикулярных плоскостях. Конструкция подъемного механизма несколько усложняется, но это компенсируется экономией при погрузке или выгрузке грузов в условиях небольших площадей маневрирования.

2. Тягово-сцепное устройство. Это устройство предназначено для сцепки автомобилей-тягачей с прицепами и сглаживания осевых толчков в обоих направлениях, возникающих при движении автопоезда. Тягово-сцепное устройство (рис. 15.2) представляет собой стальной кованный крюк, на стержне которого между двумя упорными шайбами и установлен резиновый упругий элемент-буфер,— поджимаемый гайкой. Стержень крюка в сборе с буфером помещен в корпусе, который вместе с крышкой болтами прикреплен к задней поперечине рамы. Выступающий из стакана конец стержня с зашплинтованной на нем гайкой закрывается колпаком.

Рис. 15.2. Тягово-сцепное устройство

Защелка крюка застопорена собачкой, установленной на оси, а также шплинтом, соединенным цепочкой и входящим в отверстие собачки.

3.

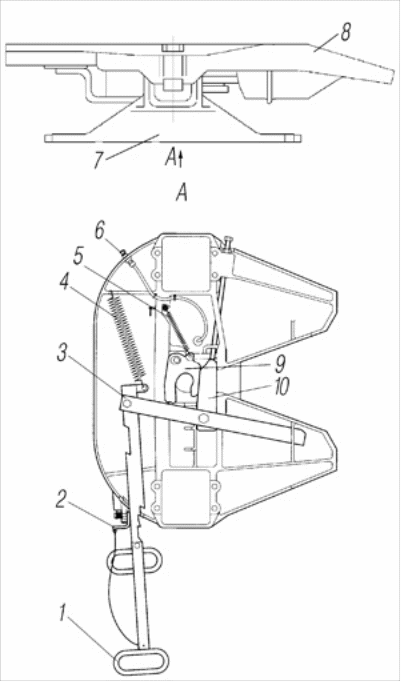

Рис. 77. Устройство седельно-сцепное:

1-рукоятка управления расцепкой; 2-предохранитель саморасцепки; 3-рычаг; 4-пружина; 5-пружина; 6-магистраль; 7-кронштейн; 8-седло; 9-крюк запорный; 10-задвижка запорная



Сцепка и расцепка тягача с полуприцепом

Перед сцепкой убедиться в том, что ССУ и его крепление исправны, седло не загрязнено и на нем нет посторонних предметов, при необходимости очистить верхнюю плоскость седла и смазать свежей смазкой. Полуприцеп надежно затормозить стояночным тормозом и установить на опорном устройстве так, чтобы опорная плоскость полуприцепа находилась от поверхности земли на одном уровне с седлом тягача или ниже его не более чем на 50 мм.



Рис. 78. Установка седельно-сцепного устройства:

1-болты крепления усилителя к раме; 2-болты крепления седельного устройства к монтажной плите; 3-кронштейн; 4-болты крепления монтажной плиты к усилителям; 5-седло

Сцепку и расцепку производить на ровной горизонтальной площадке с твердым покрытием. При этом продольные оси тягача и полуприцепа должны располагаться по одной прямой.

Сцепку производить в следующей последовательности:

- освободить пространство между тягачом и полуприцепом;

- подвести тягач задним ходом на малой скорости к полуприцепу так, чтобы шкворень полуприцепа вошел в захваты седельного устройства. Сцепка тягача с полуприцепом осуществляется автоматически;

- затормозить тягач стояночным тормозом. Убедиться, что предохранитель саморасцепки 2 (см.рис. 77) опущен вниз и препятствует перемещению рукоятки на себя;

- поднять опорное устройство полуприцепа в крайнее верхнее положение и надежно закрепить его;

- подсоединить к штепсельной розетке соединительный кабель электропроводки полуприцепа;

- подсоединить к соединительным головкам полуприцепа соединительные шланги пневматического привода тормозов тягача;

- отпустить стояночный тормоз полуприцепа;

- продвинуть автопоезд на некоторое расстояние, убедиться в исправности сцепки, исправной работе тормозов и электрических приборов полуприцепа.

При сцепке тягача с различными марками полуприцепов отрегулировать расстояние между зажимами на шлангах во избежание их разрыва в результате трения о выступающие части тягача.

Перед расцепкой выбрать ровное место для стоянки полуприцепа.

Расцепку производить в следующем порядке:

- затормозить полуприцеп стояночным тормозом;

- опустить опорное устройство полуприцепа до упора в поверхность грунта, разгрузив рессоры тягача. При вынужденной расцепке на неуплотненном грунте под опорное устройство полуприцепа подложить подкладки;

- отсоединить от штепсельной розетки соединительный кабель электропроводки полуприцепа;

- разъединить соединительные головки пневматического привода тормозов (сначала — питающую магистраль, затем — управляющую магистраль) и закрыть защитными крышками. Соединительные головки со шлангами закрепить на площадке тягача;

- поднять предохранитель саморасцепки 2 в верхнее положение, и подтянуть рукоятку управления на себя до ее фиксации, при этом запорная задвижка 10 отойдет в сторону, открывая запорный крюк 9;

- включить первую передачу и на малой скорости подать тягач вперед до полной расцепки с полуприцепом;

- запорный крюк с помощью пружины 5 остается в открытом состоянии.

4. При включении муфты вращение передается через вал на барабан, а трос наматывается на барабан, для привода лебедки усилие от двигателя передается через коробку передач, коробку отбора мощности и карданную передачу на червяк редуктора.

5. У прицепа нет седельного устройства поэтому оно крепится за крюк, а у полуприцепа есть.
