Классификация фундаментов по конструктивному решению и методу возведения.
8 И 9 вопросы одинаковы по смыслу!
Конструктивные решения фундаментов
Фундамент - конструктивный элемент здания, воспринимающий нагрузку от наземной части здания и передающий ее на основание.
По виду конструкции фундаменты бывают:
1. Ленточный – такой фундамент располагается под всеми конструкциями сооружения в виде сплошной ленты. Различают ленточный сборный и ленточный монолитный. Применяется в строительстве домов, стены которых делают из кирпича и блоков. В зависимости от уровня промерзания почвы бывает малозаглубленный и заглубленный.
2. Плитный (сплошной) – этот вид фундамента располагается под всеми конструкциями в виде плиты. Она армируется в нижней и верхней частях перекрестными сетками из стержней периодического профиля. Плитный фундамент наиболее приемлем при слабых неоднородных грунтах с высоким уровнем грунтовых вод, а также в случаях, когда нагрузка, приходящаяся на фундамент, велика, а грунт основания недостаточно прочен.
3. Столбчатый – располагается лишь под колоннами каркаса здания. Используется для каркасных сооружений, образуются железобетонными подколонниками стаканного типа с развитой плитной частью. Столбчатые фундаменты подводят под дома с легкими стенами (деревянные рубленые, каркасные, щитовые).
4. Свайный –позволяет передать нагрузки здания на залегающее на значительной глубине естественное основание (сваи-стойки) или уплотнить под ним слабые грунты (висячие сваи).
Минимальная глубина заложения фундаментов – на 0.2 м ниже уровня промерзания грунта.
10. Классификация стен
Самонесущие — данный вид стен воспринимает лишь собственный вес всего многоэтажного здания и нагрузку ветра;
Несущие — такие стены помимо нагрузок собственного веса и ветра воспринимают нагрузки от перекрытий, оборудования и т. п.;
Ненесущие — такие стены воспринимают нагрузку от собственного веса и ветра лишь на одном этаже здания, высота которого составляет до шести метров.
Перегородки представляют собой внутренние стены, которые в пределах 1 этажа высотой до 6 метров, воспринимают нагрузку лишь от собственного веса и ветра.
Основные требования:
1. прочность и устойчивость;
2. должны обеспечивать помещениям необходимый температурно-влажностный режим;
3. должны обладать звукоизоляционными свойствами
4. огнестойкость (в зависимости от огнестойкости здания);
Кроме того стены должны иметь минимальный вес, наименьшую стоимость и сооружаться по возможности из местных материалов.
Конструктивные решения междуэтажных железобетонных перекрытий.
М
еждуэтажные
перекрытия — одна из наиболее сложных
и ответственных частей многоэтажных
зданий.
Перекрытия совмещают два вида функций: несущую и ограждающую. Ограждающие функции состоят в изоляции помещений, расположенных друг над другом, от разного рода внешних воздействий. Несущие — в необходимости «нести» нагрузки, постоянные и временные. В зависимости от назначения здания временные нагрузки на перекрытия могут существенно различаться — в 2, 3, ..., 10 раз и более.
Для восприятия этих нагрузок и передачи усилии на вертикальные опоры в состав конструкции перекрытий всегда входят несущие элементы — балки, плиты (горизонтальные несущие конструкции). Они прежде всего должны обладать надлежащей несущей способностью.
Для изготовления несущих элементов перекрытий многоэтажных зданий обычно применяются несгораемые материалы: железобетон на тяжелом и легком заполнителях (керамзито-, шлако-, перлитобетонах и др.); стальной профилированный настил, металлические балки, защищенные от непосредственного воздействия огня, и т. п. Перекрытия выполняются сборными, монолитными, сборно-монолитными.

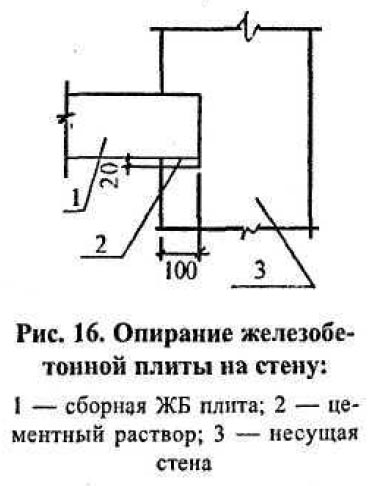

Основной же объем перекрытий многоэтажных зданий выполняется из сборных железобетонных элементов. Применяются две основные схемы: плитная и балочная. Плиты укладываются на стены по двум, трем или четырем сторонам. Желательно (для жилых зданий особенно) применение сборных крупноразмерных плит размером «на комнату». Это повышает звукоизоляцию перекрытий.
По кромкам плит для образования дисков перекрытий устанавливают закладные металлические детали, которые сваривают между собой на монтаже. Для организации скрытой электропроводки в плитах устраивают каналы или закладывают в них пластмассовые трубки..
Сборные железобетонные плиты изготовляются двух типов: с гладкими потолками и с ребрами. Плиты с гладкими потолками: сплошного сечения толщиной 14... 16 см, многопустотные плиты высотой 22 и 30 см, коробчатые настилы. Первые применяются во всех видах зданий, где необходимо получить гладкие потолки. Ребристые применяют чаще в производственных зданиях. Они экономичны, особенно при больших нагрузках на перекрытия, и удобны тем, что позволяют использовать межреберное пространство для размещения труб воздуховодов, электрических кабелей и т. п.
Звукоизоляция от воздушного шума обеспечивается самой железобетонной плитой, имеющей массу около 400 кг/м2, что погашает энергию воздушного звука, энергия же ударного звука погашается упругим слоем рулонного ковра — линолеума на мягкой основе.
