26. Виды дверных блоков и их характеристика

По местоположению в здании двери могут быть:

• наружные (входные, балконные, террасные);

• внутренние (межкомнатные, шкафные);

• служебные (ведущие в подвал; на чердак; на крышу);

По количеству полотен:

• однопольные (с одним дверным полотном);

• двупольные (с двумя полотнами);

• полуторапольные (с двумя полотнами различной ширины, из которых широкое используется для прохода, а узкое

открывается в случае проноса крупногабаритных предметов).

Двери, в зависимости от конструкции полотен, подразделяют на следующие типы:

• с глухими полотнами (Г);

• с остеклёнными полотнами (О);

• с остеклёнными качающимися полотнами (К);

• со сплошным заполнением полотен, усиленные для входов в квартиры (У).

По виду используемых материалов двери могут быть:

• деревянные;

• пластмассовые (из ПВХ);

• металлические;

• стеклянные;

• стеклопластиковые;

• комбинированные.

По способам открывания двери подразделяют на:

• распашные (с открыванием в одну сторону, в две стороны – качающиеся, с дополнительной возможностью

откидывания для проветривания);

• раздвижные

• подъёмно-раздвижные;

• параллельно-раздвижные с откидыванием полотен;

• складные раздвижные

• вращающиеся

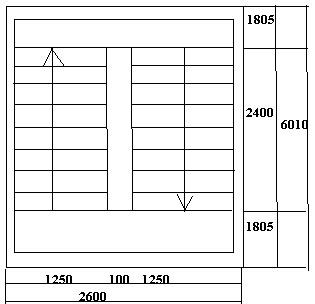

27. Расчет лестничной клетки

Исходные данные:

Высота этажа Н= 2,7 м;

Ширина марша В = 1,2 м;

Ступень имеет размер 150*300 мм

В + 2Н = 300 + 2*1500 = 600 мм – эта сумма равна среднему шагу человека.

Ш ирина двух маршевой лестницы рвна удвоенной ширине марша плюс промежуток между ними, равна 100 мм.

В = 2а + 100 = 2*1200 + 100 = 2500 мм.

Высота одного марша будет:

Н/2 = 2700/2 = 1350 мм.

Число подступенков в одном марше n = 1350/150= 9 шт.

Число подступей в одном марше будет на единицу меньше числа подступенков, так как верхняя приступь совпадает с лестничной площадкой:

N – 1 = 9-1 = 8;

Длина горизонтальной проекции марша:

d = в(n-1) = 300 * 8 = 2400 мм.

28. Привязка координатных осей

Координационные оси здания определяют положение конструктивных элементов, размеры пролётов и шагов. На изображении здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.

Координационные оси наносят на изображения здания тонкими штрихпунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита. Буквы и цифры проставляют в кружках диаметром 6 … 12 мм в зависимости от применяемого масштаба: 6 мм – для М 1 : 400 и менее; 8 мм – для М 1 : 200 – 1 : 100; 10 мм – для М 1 : 50; 12 мм – для М 1 : 20 – 1 : 10 [4].

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами, например: АА; ББ; ВВ.

Маркировка осей на разрезах, фасадах, узлах и деталях должна быть проставлена в соответствии с планом здания.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану, соответственно, слева направо и снизу вверх (рис. 7.1, а, б).

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания.
