3.2 Стены

Стены являются важнейшими конструктивными элементами зданий, которые служат не только вертикальными ограждающими конструкциями, но и нередко несущими элементами, на которые опираются перекрытия и покрытия.

В проектируемом здании внутренние стены выполнены из кирпича с облицовкой силикатным кирпичом с размерами 250 х 120 х 65 мм сплошной кладки. Толщина внутренних стен 380 мм, наружных 640 мм.

Во внутренних и наружных стенах, разделяющих санузлы и кухни от различных других помещений, предусмотрены вентиляционные каналы размерами 140х140 мм.

Участки стен в местах прохода вентиляционных каналов армируют двумя продольными стержнями Ø5S500 с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов.

Наружные стены сплошной кладки толщиной 640мм, утепленные изнутри.

Привязка стен к координационным осям изображена на рисунке

Рисунок 5 - Эскиз привязки стен к координационным осям:

а) двусторонняя привязка наружных стен;

б) двусторонняя привязка внутренних стен.

Над проемами в стенах уложены сборные железобетонные перемычки. Перемычки укладывать на кирпичные стены по слою цементного раствора М50.

Ведомость перемычек представлена в таблице 3.

Таблица 3 Ведомость перемычек

Марка	Схема сечения
Пр1
Пр2
Пр3

Спецификация элементов перемычек представлена в таблице 4.

Таблица 4 Спецификация элементов перемычек

Позиция	Обозначение	Наименование	Количество на этаж		Всего		Масса ед.,кг		Примечание
			1	2
1	СТБ 1319-2002	9ПБ21-8-п	8	4		12		118
2		9ПБ16-37-п	6	4		10		88
3		8ПБ13-1	4	6		10		35

3.3 Перекрытия

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм. В местах пропуска коммуникаций и вентблоков запроектированы ребристые плиты перекрытий толщиной 220.

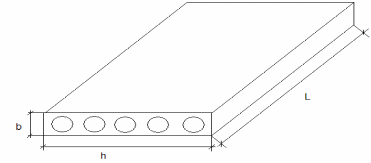

Рисунок 6 - Многопустотная плита перекрытия

Швы между плитами и стенами заделать цементно-песчаным раствором М50 Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту в плитах перекрытия; отверстия должны попадать в пустоты плит, не задевая арматуру; размеры отверстий не более 150×150 мм.

Для большей устойчивости между плитами перекрытия и стенами делается анкеровка. Анкеровка делается через одну плиту анкерами ∅ 10 S240.

3.4 Перегородки

Перегородки запроектированы из керамического кирпича толщиной 120 мм.

В местах примыкания пола к перегородкам, необходимо проложить звукоизолирующие прослойки из упругого материала. При сопряжении перегородок со стенами и между собой необходимо обеспечить плотностью швов, для чего нужно проконопатить зазоры и заделать швы раствором.

Также перегородки следует не доводить до потолка на 10-15 мм, зазор необходимо тщательно проконопатить, а затем заделать раствором на глубину 20-30 мм.
