3.Сложная цепь с магнитносвязанными катушками
В сложной цепи магнитосвязанные катушки могут находиться в любых ветвях. Так как направления токов в ветвях схемы выбираются произвольно, то токи в ветвях, содержащих магнитносвязанные катушки, могут быть направлены как согласно, так и встречно.
Расчет токов в сложной схеме с магнитносвязанными катушками производится, как правило, методом законов Кирхгофа. К расчету таких цепей неприменим метод узловых потенциалов и метод эквивалентного генератора. Учет всех слагаемых в уравнениях метода контурных токов довольно сложен, по этой причине его также не применяют.
Рассмотрим расчет схемы на конкретном примере рис. 5:
Система уравнений Кирхгофа:
При составлении уравнений по второму закону Кирхгофа следует соблюдать правило полярности токов, а именно, падение напряжения от собственного тока ветви на собственном реактивном сопротивлении (I1jX1) и падение напряжения на взаимном реактивном сопротивлении от тока связанной ветви (I2jXМ) принимаются одного знака при согласном направлении этих токов, и противоположного знака при встречном направлении (в рассматриваемом примере токи направлены согласно).
Сделаем подстановки в уравнение (2) I2 = I - I1 и в уравнение (3) I1 = I -I2, в результате получим новую систему уравнений:
Новой системе уравнений соответствует некоторая новая эквивалентная схема без магнитных связей (рис. 6):
X1-ХМ
X2
-ХМ

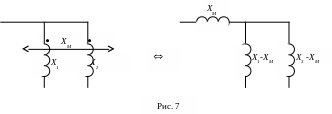

Если ветви с магнитносвязанными катушкам присоединены к общему узлу одноименными выводами, то магнитная развязка имеет вид рис. 7:
Если ветви с магнитносвязанными катушкам присоединены к общему узлу разноименными выводами, то магнитная развязка имеет вид рис. 8:
Замена исходной схемы с магнитносвязанными катушками эквивалентной схемой без магнитных связей называется развязкой магнитных связей или магнитной развязкой. Магнитная развязка электрических схем применяется для упрощения их расчета. После выполнения магнитной развязки к расчету схемы применим любой метод расчета сложных схем.
4.Линейный (без сердечника) трансформатор
Схема линейного трансформатора состоит из двух магнитносвязанных катушек, к одной из которых (первичной) подключается источник ЭДС Е, а ко второй (вторичной) — нагрузка ZН (рис. 9).

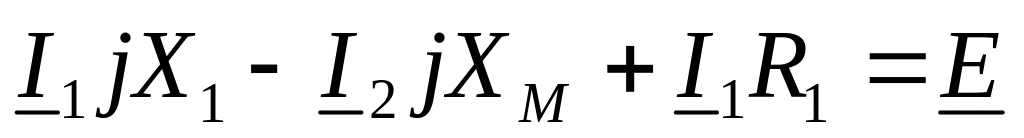

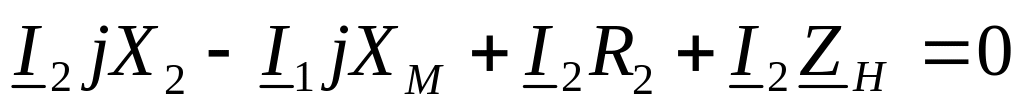

Уравнения Кирхгофа для схемы трансформатора в комплексной форме имеют вид:
(1)
(2)
С целью магнитной развязки схемы добавим в уравнение (1) слагаемые (I1jXМ - I1jXМ), а в уравнении (2) - слагаемые ((I2jXМ – I2jXМ), в результате получим:
Новые уравнения являются контурными для некоторой новой эквивалентной схемы без магнитных связей (рис. 10):
Таким образом, магнитная развязка трансформатора имеет вид рис. 11:
Следует иметь в виду, что магнитная развязка является математическим приемом, направленным на упрощение расчета схемы цепи, и физически не всегда может быть заменена электрической цепью. Например, схема рис. 11 может быть реализована цепью только при условии X1-ХМ >0 и X2 -ХМ >0.
