Т.5. Магнитносвязанные электрические цепи
1.Общие определения

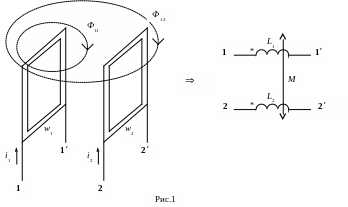

Если магнитное поле, создаваемое одной из катушек, пересекает плоскость витков (сцеплено с витками) второй катушки, то такие катушки принято называть магнитносвязанными (индуктивносвязанными) (рис. 1).
Ф11 — часть магнитного потока, создаваемого током i1, который сцеплен только с витками катушки w1.
Ф12 — часть магнитного потока, создаваемого током i1, который сцеплён с витками обеих катушек (взаимный поток).
Ф1 = Ф11 + Ф12 —суммарный магнитный поток, создаваемый током i1.
Собственной индуктивностью L называется отношение собственного потокосцепления катушки к току в ней:
Взаимной
индуктивностью М
называется отношение взаимного
потокосцепления 2-й катушки к току в 1-й
или наоборот:
Степень
магнитной связи между катушками
характеризуется коэффициентом связи:
,
значение которого изменяется в пределах
от 0 до 1.
При протекании одновременно по обеим катушкам постоянных токов i1 и i2 их собственные и взаимные магнитные потоки могут совпадать по направлению, и тогда происходит усиление магнитного поля, или могут быть направлены встречно, тогда происходит ослабление магнитного поля. Если при выбранных направлениях токов в катушках их собственные и взаимные потоки совпадают, то такие направления токов принято называть согласными (в противном случае - встречными). Выводы катушек, относительно которых согласно направленные токи ориентированы одинаково (например, от вывода в катушку), называются одноименными или однополярными. На схемах электрических цепей одноименные выводы катушек обозначаются одинаковыми символьными знаками (звездочка, точка), а наличие взаимной магнитной связи — дугой со стрелками на концах (рис. 1). Полярность выводов магнитносвязанных катушек может быть определена на основе правила правоходового винта, если известны их геометрия и направление намотки, или путем экспериментальных измерений.
При
протекании по катушкам переменных
синусоидальных токов
и
в них по закону электромагнитной
индукции будут наводиться одновременно
ЭДС самоиндукции и ЭДС взаимной индукции,
которые в сумме уравновесят приложенные
к катушкам напряжения:
Здесь знак “+” употребляется при согласном направлении токов в катушках, а знак “” — при встречном направлении.
2.Последовательное соединение магнитносвязанных катушек
Пусть две магнитносвязанные катушки (R1, L1, R2, L2, M) соединены последовательно с источником ЭДС Е (рис. 2).
При последовательном соединении положительное направление тока выбирается одновременно для обеих катушек, поэтому его направление относительно одноименных выводов зависит только от способа соединения катушек между собой: a) согласное (*) и б) встречное ( ).
- дифференциальная
форма
-
комплексная форма
Здесь и далее знак “+” соответствует согласному включению, а знак “-” — встречному.

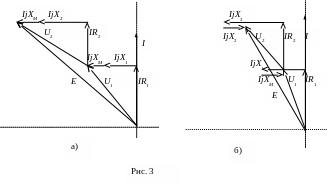

Комплексному уравнению соответствуют векторные диаграммы тока и напряжений (рис. 3а - для согласного включения, рис. 3б - для встречного включения).
И
з
комплексного уравнения следует:
Решая совместно последние уравнения, получим:
Полученное соотношение используется на практике для экспериментального определения взаимного реактивного сопротивления XМ и соответственно взаимной индуктивности M. Для этого в цепи согласно схемы рис. 4 фиксируют показания трех измерительных приборов ( U, I, φ) при согласном (1) и встречном (2) включении катушек и по показаниям приборов определяют эквивалентные параметры цепи:
Большему значению Xэ соответствует согласное включение, меньшему — встречное.
