Установка программы

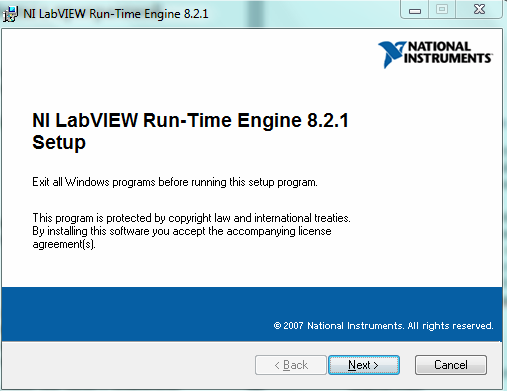

Для запуска программы нам необходимо вначале установить пакет динамических библиотек ЛВ82РТЕ из папки «Ядро». Этот пакет можно найти в папке с программой. Запустив этот файл, вы увидите следующее окно.
Нажимайте «Next» и дождитесь окончания установки пакета. После успешной установки пакета и перезапуска компьютера можно приступать к работе с программой «Транзусил».
Просмотр и редактирование Базы транзисторов.
Просмотр базы транзисторов.
В папке с программой есть папка «База» в которой находится файл «База.эксель». Для того что бы открыть его необходимо нажать на него «правой кнопкой мыши» -> открыть с помощью и выбрать Microsoft Excel или другой имеющийся редактор электронных таблиц (например Open Office). Откроется окно с электронной базой транзисторов.

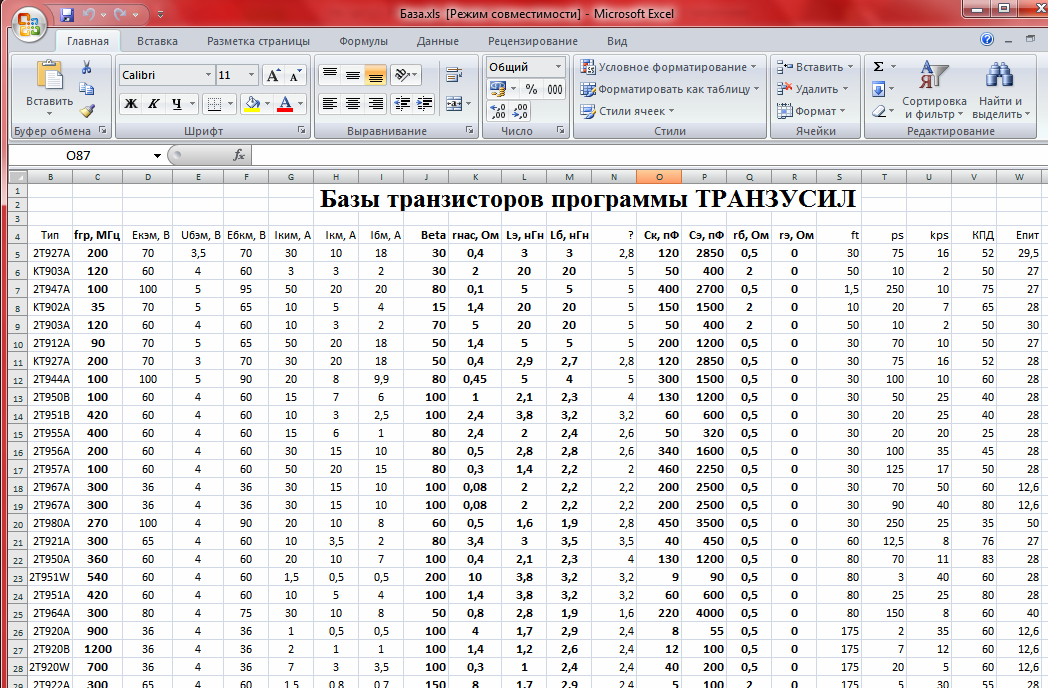

Рис.2. Параметры транзисторов
Теперь используя редактор можно выбрать нужный транзистор и изменить его параметры или удалить его из базы. При необходимости можно добавить новый транзистор или заменить существующий транзистор другим (однако следует еще раз обратить внимание на то, что программа предназначена только для расчетов биполярных транзисторов, попытка расчета полевых транзисторов приведет к неправильным результатам).
При изменении или добавлении новых элементов, характеристики необходимо брать из справочной литературы, как было написано выше для расчетов необходимы данные не из всех колонок, обязательными являются только: fгр, МГц; β; rнас, Ом; Lэ, нГн; Lб ,нГн; Cк, пФ; Cэ, пФ; rб, Ом; rэ, Ом. Остальные характеристики могут быть заполнены и использоваться в качестве справочных данных по выбранному типу транзистора.
После окончания изменения базы ее необходимо сохранить и закрыть. После запуска программы расчет будет производиться по новым данным их таблицы.
Редактирование Базы транзисторов.
В программе предусмотрено редактирование базы данных с транзисторами. Для этого программа использует в работе файл «База.эксель», находящийся в папке «Программа\База». Его тоже можно редактировать в любом редакторе электронных таблиц. Для этого нужно открыть редактор и перетащить в его поле файл «База.эксель». Первую строку изменять нежелательно, т.к. принятые в ней обозначения частично используются во всплывающих подсказках. В данной версии программы при расчёте необходимы только данные из столбцов № 3, 10, 11, 12, 13, 15, 16, 17 и 18. Поэтому, при вводе новых транзисторов остальные столбцы можно не заполнять. Номер и название транзистора нужны лишь для удобства пользования программой. Она ищет транзистор не по значению из первого столбца, а просто считывает строку с номером, на единицу большим введённого. Редактировать базу можно как угодно. Нет гарантии точности указанных в ней параметров. Практически по каждому элементу при наведении на него курсора можно получить необходимую информацию из всплывающей подсказки.
Основные параметры биполярных транзисторов.
Таблица №5
Тип |
fт, МГц |
β0 (h21эо) |
rнас Ом |
Lэ, нГн |
Lб нГн |
Cк, пФ |
Cэ, пФ |
rб, Ом |
rэ, Ом |
2T927A |
200 |
30 |
0,4 |
3 |
3 |
120 |
2850 |
0,5 |
0 |
KT903A |
120 |
30 |
2 |
20 |
20 |
50 |
400 |
2 |
0 |
2Т947А |
100 |
80 |
0,1 |
5 |
5 |
400 |
2700 |
0,5 |
0 |
KT902А |
35 |
15 |
1,4 |
20 |
20 |
150 |
1500 |
2 |
0 |
2T903А |
120 |
70 |
5 |
20 |
20 |
50 |
400 |
2 |
0 |
2T912А |
90 |
50 |
1,4 |
5 |
5 |
200 |
1200 |
0,5 |
0 |
KT927А |
200 |
50 |
0,4 |
2,9 |
2,7 |
120 |
2850 |
0,5 |
0 |
2T944А |
100 |
80 |
0,45 |
5 |
4 |
300 |
1500 |
0,5 |
0 |
2T950В |
100 |
100 |
1 |
2,1 |
2,3 |
130 |
1200 |
0,5 |
0 |
2T951В |
420 |
100 |
2,4 |
3,8 |
3,2 |
60 |
600 |
0,5 |
0 |
2T955А |
400 |
80 |
2,4 |
2 |
2,4 |
50 |
320 |
0,5 |
0 |
2T956А |
200 |
80 |
0,5 |
2,8 |
2,8 |
340 |
1600 |
0,5 |
0 |
2T957А |
100 |
80 |
0,3 |
1,4 |
2,2 |
460 |
2250 |
0,5 |
0 |
2T967А |
300 |
100 |
0,08 |
2 |
2,2 |
200 |
2500 |
0,5 |
0 |
2T980А |
270 |
60 |
0,5 |
1,6 |
1,9 |
450 |
3500 |
0,5 |
0 |
2T921А |
300 |
80 |
3,4 |
3 |
3,5 |
40 |
450 |
0,5 |
0 |
2T950А |
360 |
100 |
0,4 |
2,1 |
2,3 |
130 |
1200 |
0,5 |
0 |
2T951W |
540 |
200 |
10 |
3,8 |
3,2 |
9 |
90 |
0,5 |
0 |
2T951А |
420 |
100 |
1,4 |
3,8 |
3,2 |
60 |
600 |
0,5 |
0 |
2T964А |
300 |
50 |
0,8 |
2,8 |
1,9 |
220 |
4000 |
0,5 |
0 |
2T920А |
900 |
100 |
4 |
1,7 |
2,9 |
8 |
55 |
0,5 |
0 |
2T920B |
1200 |
100 |
1,4 |
1,2 |
2,6 |
12 |
100 |
0,5 |
0 |
2T920W |
700 |
100 |
0,3 |
1 |
2,4 |
40 |
200 |
0,5 |
0 |
2T922A |
300 |
150 |
8 |
1,7 |
2,9 |
5 |
100 |
2 |
0 |
2T922B |
300 |
150 |
2 |
1,1 |
2,5 |
15 |
350 |
1 |
0 |
2T922W |
300 |
150 |
1 |
0,9 |
2,4 |
40 |
700 |
0,5 |
0 |
2T929A |
1100 |
50 |
6 |
1,2 |
2,6 |
10 |
210 |
0,5 |
0 |
2T931A |
550 |
100 |
0,3 |
0,29 |
1,47 |
165 |
3800 |
0,5 |
0,07 |
2T979A |
1600 |
50 |
1 |
0,9 |
0,08 |
40 |
320 |
0,5 |
0 |
2T942A |
4000 |
50 |
2,7 |
0,8 |
0,14 |
15 |
110 |
0,25 |
0,4 |
Таблица №5(продолжение)
Тип |
fт, МГц |
β0 (h21эо) |
rнас Ом |
Lэ, нГн |
Lб нГн |
Cк, пФ |
Cэ, пФ |
rб, Ом |
rэ, Ом |
2T958A |
920 |
250 |
0,5 |
0,44 |
0,6 |
100 |
2100 |
0,5 |
0 |
2T971A |
570 |
60 |
0,2 |
0,18 |
0,56 |
200 |
2000 |
0,5 |
0 |
2T606A |
350 |
40 |
20 |
4 |
4 |
10 |
27 |
6 |
0 |
2T610B |
1500 |
250 |
10 |
1,28 |
2,4 |
2,7 |
21 |
0,5 |
0 |
2T904A |
350 |
60 |
3,5 |
4 |
4 |
12 |
170 |
3 |
0 |
2T904A |
350 |
60 |
3,5 |
4 |
4 |
12 |
170 |
3 |
0,06 |
2T914A |
300 |
60 |
4 |
4 |
4 |
12 |
170 |
5 |
0 |
2T907A |
350 |
80 |
2,5 |
1,5 |
4 |
20 |
250 |
1,5 |
0,4 |
2T930A |
1300 |
100 |
1 |
0,35 |
1,57 |
52 |
930 |
0,5 |
0,1 |
2T930B |
1200 |
100 |
0,5 |
0,24 |
1,42 |
120 |
2100 |
0,5 |
0,05 |
2T934A |
1400 |
150 |
6 |
1,3 |
3,1 |
5 |
60 |
0,5 |
0 |
2T934B |
1400 |
150 |
3 |
1,2 |
3,1 |
7 |
160 |
0,5 |
0 |
2T934W |
1400 |
150 |
1,5 |
1 |
2,8 |
16 |
300 |
0,5 |
0 |
2T960A |
1500 |
70 |
0,3 |
0,38 |
0,49 |
75 |
1200 |
0,5 |
0 |
2T970A |
1800 |
60 |
0,45 |
0,2 |
0,3 |
120 |
1000 |
0,5 |
0 |
2T909A |
800 |
50 |
0,6 |
0,2 |
2 |
30 |
350 |
1 |
0,04 |
2T909B |
900 |
50 |
0,3 |
0,2 |
2,5 |
60 |
700 |
0,5 |
0,04 |
2T925A |
2400 |
70 |
1,5 |
1,2 |
2,6 |
4,5 |
150 |
0,5 |
0 |
2T925B |
2200 |
55 |
1 |
1 |
2,4 |
12 |
200 |
0,5 |
0 |
2T925W |
1500 |
150 |
0,35 |
1 |
2,4 |
30 |
300 |
0,5 |
0 |
2T913A |
1500 |
75 |
10 |
0,55 |
3 |
3,4 |
60 |
1,5 |
0,8 |
2T913B |
1600 |
75 |
7 |
0,25 |
2,5 |
6,8 |
120 |
1,2 |
0,4 |
2T913W |
1600 |
75 |
3 |
0,25 |
2,5 |
9 |
120 |
1 |
0,2 |
2T916A |
1100 |
35 |
1,6 |
0,35 |
1 |
12 |
190 |
5 |
0 |
2T911A |
1000 |
80 |
40 |
0,3 |
2,5 |
2 |
25 |
2,5 |
0 |
2T607A |
1500 |
50 |
25 |
0,3 |
3 |
3,2 |
40 |
0,5 |
0 |
2T962A |
1400 |
60 |
4 |
1,43 |
0,23 |
11 |
100 |
0,5 |
0 |
2T962B |
1250 |
55 |
2,5 |
1,24 |
0,12 |
17 |
150 |
0,5 |
0 |
2T962W |
1350 |
50 |
1,2 |
0,92 |
0,06 |
32 |
400 |
0,5 |
0 |
2T976A |
1400 |
40 |
0,8 |
0,92 |
0,66 |
47 |
700 |
0,5 |
0 |
2T946A |
1500 |
50 |
1,5 |
0,3 |
0,06 |
35 |
310 |
0,5 |
0 |
Таблица №5(окончание)
Тип |
fт, МГц |
β0 (h21эо) |
rнас Ом |
Lэ, нГн |
Lб нГн |
Cк, пФ |
Cэ, пФ |
rб, Ом |
rэ, Ом |
2T948A |
4000 |
30 |
1,7 |
0,8 |
0,14 |
20 |
170 |
2 |
0,05 |
2T948B |
4000 |
40 |
3 |
0,8 |
0,25 |
11 |
160 |
0,5 |
0 |
2T919A |
2100 |
20 |
8 |
0,7 |
0,14 |
7,5 |
50 |
4 |
0,3 |
2T919B |
2300 |
20 |
10 |
0,7 |
0,25 |
5,2 |
25 |
10 |
0,2 |
2T919W |
2400 |
20 |
30 |
0,7 |
0,35 |
3,3 |
12 |
20 |
0,2 |
2T937A |
6500 |
40 |
13 |
0,6 |
0,3 |
2,2 |
25 |
0,5 |
0 |
2T937B |
6500 |
30 |
5 |
0,5 |
0,25 |
4,2 |
50 |
0,5 |
0 |
KT918A |
800 |
100 |
60 |
0,3 |
0,11 |
3,7 |
15 |
0,5 |
0,3 |
KT918B |
1000 |
50 |
30 |
0,3 |
0,11 |
3,7 |
15 |
0,5 |
0 |
2T634A |
2000 |
40 |
30 |
0,3 |
0,11 |
1,5 |
8 |
0,5 |
0 |
2T643A |
5200 |
50 |
30 |
0,6 |
0,3 |
1,2 |
4,5 |
0,5 |
0 |
2T963A |
9000 |
70 |
12 |
0,5 |
0,1 |
1,5 |
4,8 |
0,5 |
0 |
Примечание: В приложении приведены только те справочные данные, которые используются для расчета в программе, остальные параметры транзисторов можно посмотреть в файле ««База.эксель»».
Список литературы
1. М.С.Шумилин, В.Б.Козырев, В.А.Власов Проектирование транзисторных каскадов передатчиков: Учеб. пособие для техникумов. - М.: Радио и связь, 1987 – 320 с. Библиогр. 43 назв.
2. Радиопередающие устройства: Учебник для вузов / Под ред. В.В. Шахгильдяна. - 3-е изд., перераб. и доп. – М.: Радио и связь, 2003. – 560 с. Библиогр. 94 назв.
3. Проектирование радиопередатчиков: Учеб. пос. для студ. вузов связи /Под ред. В.В. Шахгильдяна. 4-е изд., перераб. и доп. – М.: Радио и связь, 2003. – 656 с. Библиогр. 226 назв.
4. С.С. Гарматюк, С.Г. Грищенко. Практикум по радиопередающим устройствам: Учебное пособие. - Таганрог: ТТИ ЮФУ, 2007г-183с. Библиогр.: 30 назв. №3310-1.
5. С.С. Гарматюк Задачник по радиопередающим устройствам. : Учеб. пособие для студ. вузов. - Таганрог: Изд-во ТРТУ, 2010. – 736c. Библиогр. 103 назв. № 4509.
